Verfahren vor dem
Ausführen von
Wartungsarbeiten

Hochklappen des Sitzes

Stellen Sie sicher, dass sich die Fahrantriebshebel in der
arretierten Park-Stellung befinden. Heben Sie den Sitz
hoch.
Die folgenden Bestandteile sind durch Hochklappen des
Sitzes zugänglich:
• Seriennummernplatte
• Wartungsschild
• Sitzeinstellschrauben
• Kraftstofffilter
• Batterie und Batteriekabel

Schmierung

Einfetten der Lager

Wartungsintervall: Alle 25 Betriebsstunden—Fetten
Sie alle Schmierstellen ein.
Schmierfettsorte: Nr. 2 Allzweckschmierfett auf
Lithiumbasis
1. Stellen Sie die Maschine auf einer ebenen Fläche ab
und kuppeln Sie den Zapfwellenantriebsschalter aus.
2. Schieben Sie die Fahrantriebshebel nach außen in die
Parkstellung, stellen Sie den Motor ab, ziehen Sie den
Schlüssel ab und verlassen Sie erst den Sitz, wenn alle
beweglichen Teile zum Stillstand gekommen sind.

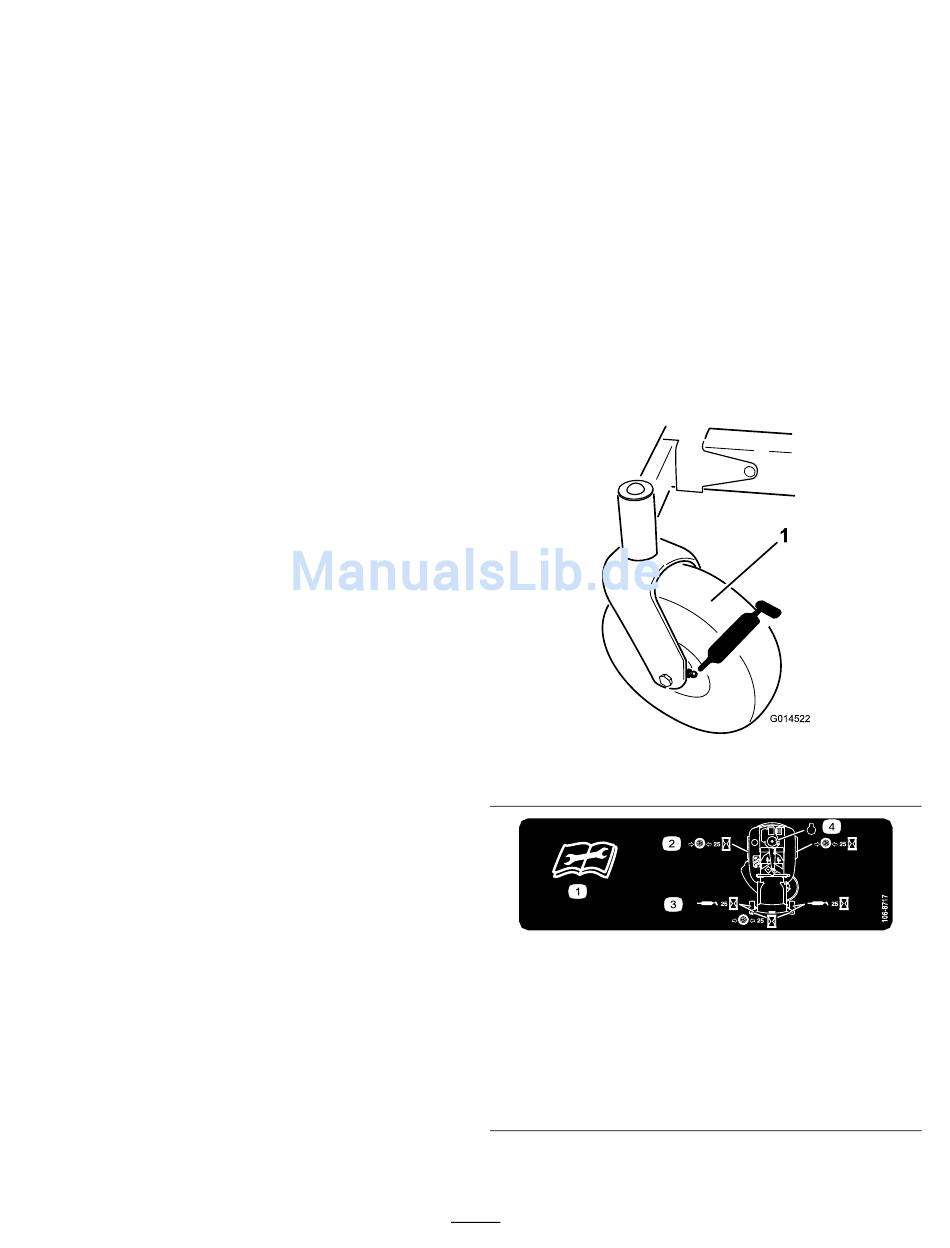

3. Reinigen Sie die Schmiernippel (Bild 34 und Bild 35)
mit einem Lappen. Kratzen Sie bei Bedarf Farbe
vorne von den Nippeln ab.
1. Vorderer Laufradreifen
Befindet sich an der Unterseite der Sitzschale
1. Lesen Sie die
Anleitung, bevor Sie
Wartungsarbeiten
durchführen.
2. Prüfen Sie den
Reifendruck nach jeweils
25 Betriebsstunden.
4. Setzen Sie die Fettpresse nacheinander an allen
Nippeln an (Bild 34 und Bild 35). Fetten Sie
34
1
G014522
Bild 34
Bild 35
3. Fetten Sie nach jeweils 25
Betriebsstunden ein.
4. Motor
