Einstellen Des Sitzes; Einstellen Der Fahrantriebshebel; Einstellen Der Höhe; Einstellen Der Neigung - Toro TimeCutter ZS 4200 Bedienungsanleitung

G010233
3
1

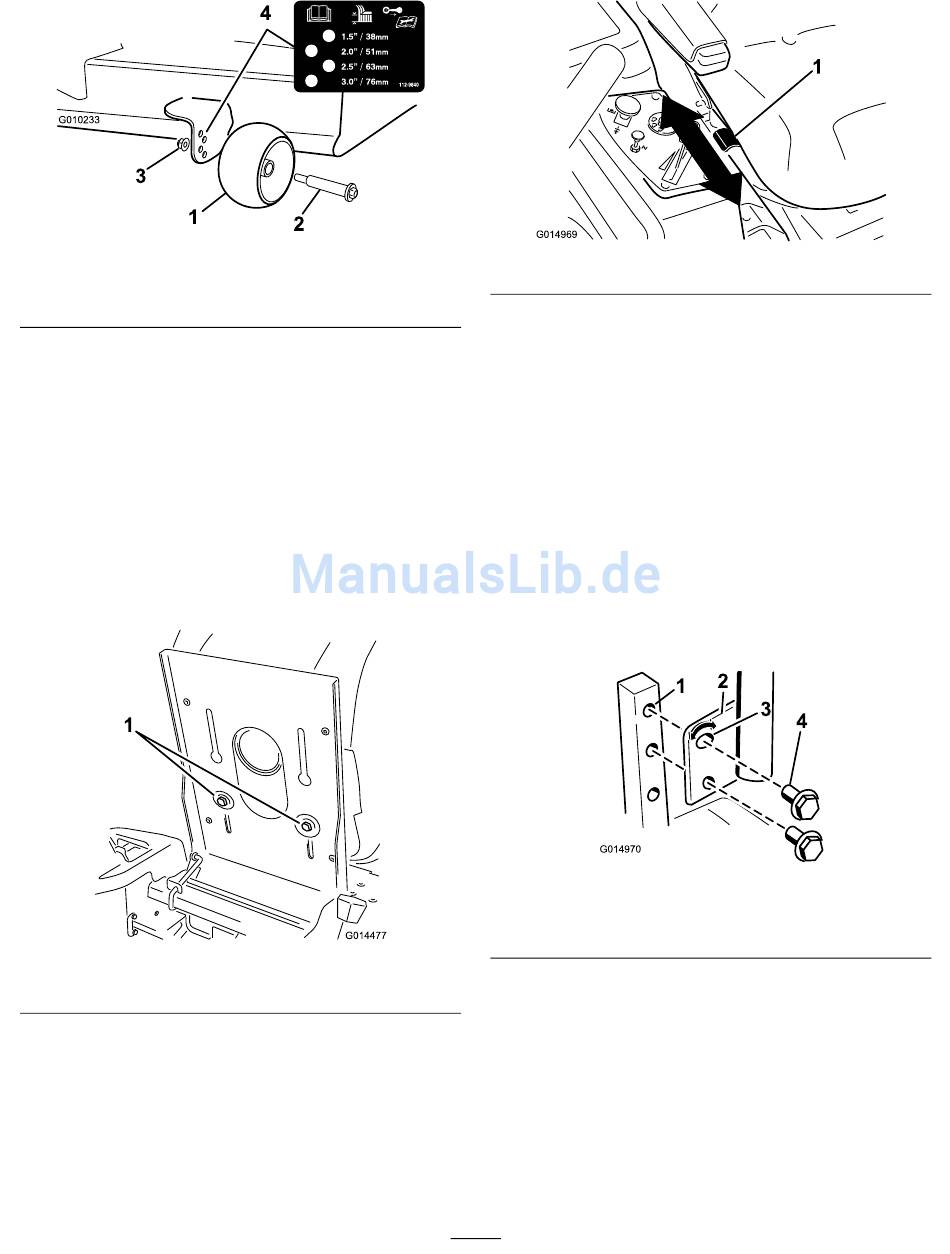

1. Antiskalpierrollen
2. Schraube

Einstellen des Sitzes

Der Sitz kann nach vorne und hinten geschoben
werden. Stellen Sie den Sitz so ein, dass Sie die
Maschine optimal steuern können und komfortabel
sitzen.
Modelle mit Mähwerken (107 cm)
1. Klappen Sie den Sitz hoch und lösen Sie die
Einstellschrauben etwas, um den Sitz zu bewegen
(Bild 24).
1
1. Einstellschraube
2. Stellen Sie den Sitz auf die gewünschte Position und
ziehen Sie die Schrauben an.
Modelle mit Mähwerken (127 cm)
Setzen Sie sich auf den Sitz und heben Sie den
Sitzeinstellhebel etwas an, um den Sitz nach vorne oder
hinten in die gewünschte Stellung zu schieben (Bild 25).
4
2
Bild 23
3. Bundmutter
4. Lochabstand
G014477
Bild 24
G014969
Einstellen der Fahrantriebs-
hebel
Einstellen der Höhe
Für den optimalen Fahrerkomfort lässt sich die Höhe
der Fahrantriebshebel einstellen.
1. Entfernen Sie die beiden Schrauben, mit denen
der Schalthebel am Schalthebelarm befestigt ist
(Bild 26).
2. Setzen Sie den Schalthebel in die nächste
Lochposition. Befestigen Sie den Hebel mit den
zwei Schrauben (Bild 26).
G014970
1. Schalthebelarm
2. Fahrantriebshebel
3. Wiederholen Sie die Einstellungsschritte am zweiten
Schalthebel.

Einstellen der Neigung

Für den optimalen Bedienerkomfort lassen sich die
Fahrantriebshebel kippen.
1. Lösen Sie die obere Schraube, mit der der
Schalthebel an der Schalthebelwelle befestigt ist.
26
1
Bild 25
2
1
3
4
Bild 26
3. Geschlitztes, oberes Loch
4. Schraube
