Montieren Das Rechte Ablenkblech Für Das Mulchen - Toro TimeCutter ZS 4200 Bedienungsanleitung

1. Rechtes Ablenkblech
2. Wellenscheibe und
Handrad
6. Setzen Sie die Befestigungen in die Löcher oben am
Mähwerk ein, um zu vermeiden, dass Grünabfälle
herausgeschleudert werden.
WARNUNG:
Unverstopfte Öffnungen im Mähwerk setzen
Sie und andere einer Verletzungsgefahr durch
herausgeschleuderte Grünabfälle aus.
• Nehmen Sie das Mähwerk nie in
Betrieb, ohne zuvor alle Öffnungen im
Mähwerkgehäuse durch Befestigungsteile
zu verschließen.
• Setzen Sie die Befestigungsteile in die
Befestigungslöcher ein, wenn Sie das
Mulchablenkblech abnehmen.
7. Montieren Sie das rechte Schnittmesser. Siehe
Abschnitt Warten des Mähwerks".
8. Heben Sie das Grasablenkblech an. Setzen Sie zwei
Schrauben ((5/16 x 3/4 Zoll)) in die zwei Löcher
im Mähwerkausschnitt.
9. Befestigen Sie das Versatzablenkblech mit
zwei Schrauben (5/16 x 3/4 Zoll) und zwei
Sicherungsmuttern (5/16 Zoll) am Mähwerk
Bild 33.
1
2
3
G006475

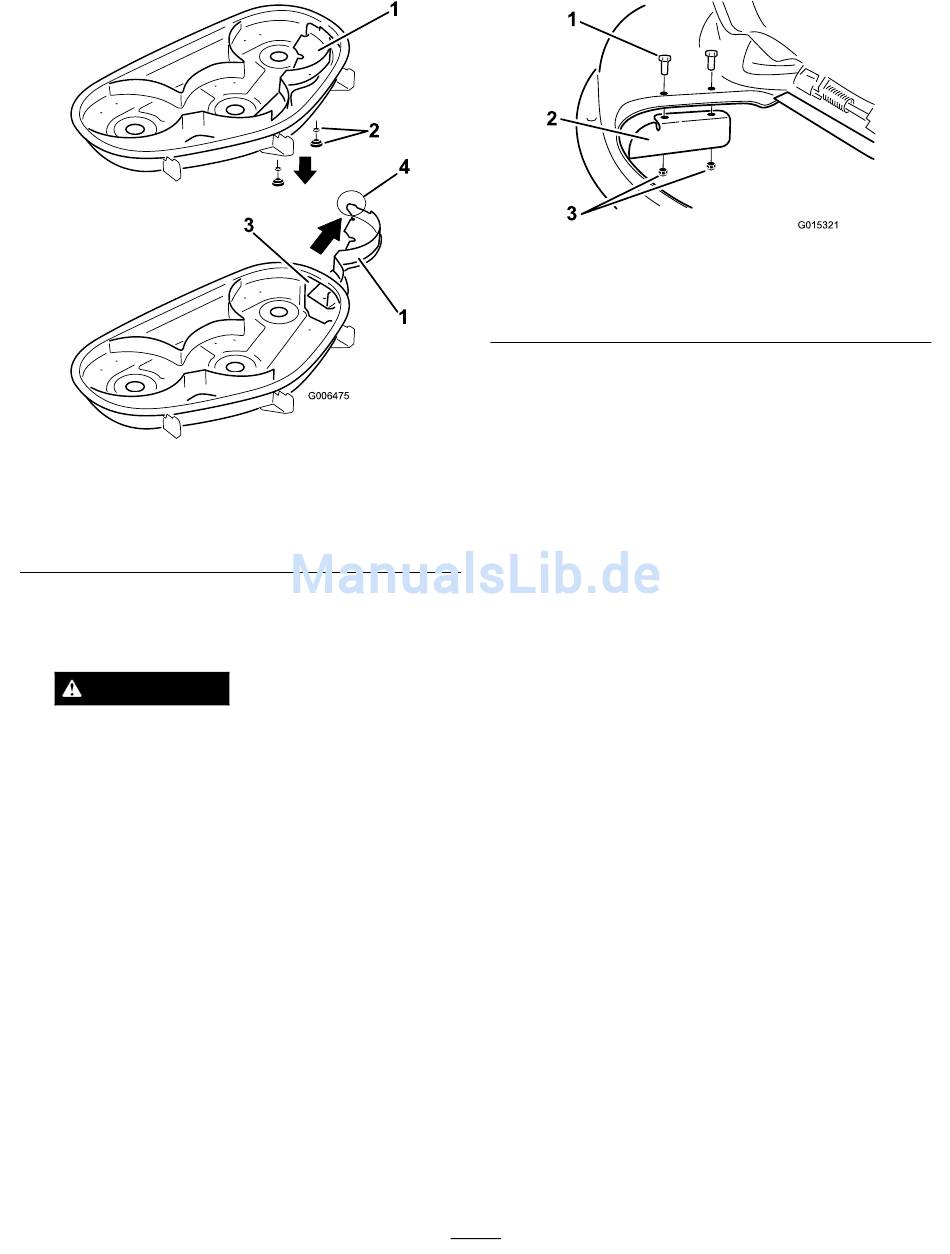

Bild 32
3. Auswurfkanalöffnung
4. Nase (muss an der
Mähwerkaußenseite
bleiben)
1
2
4
3
1. Schraube (5/16 x 3/4 Zoll)
2. Versatzablenkblech
1
10. Ziehen Sie die Schrauben auf 7 bis 9 N-m an.
11. Senken Sie das Grasablenkblech über die
Auswurfkanalöffnung ab.
Wichtig: Achten Sie darauf, dass das Mähwerk
ein Grasablenkblech mit Scharnier hat, das
Schnittgut zur Seite und nach unten auf
den Rasen lenkt, wenn Sie den Seitauswurf
verwenden.
Montieren das rechte Ablenkblech für
das Mulchen
1. Stellen Sie die Maschine auf einer ebenen Fläche ab
und kuppeln Sie den Zapfwellenantriebsschalter aus.
2. Schieben Sie die Fahrantriebshebel nach außen in
die Parkstellung, stellen Sie den Motor ab, ziehen
Sie den Schüssel ab und verlassen Sie erst den
Sitz, wenn alle beweglichen Teile zum Stillstand
gekommen sind.
3. Nehmen Sie das rechte Schnittmesser ab. Siehe
Abschnitt Warten des Mähwerks".
4. Schieben Sie das rechte Ablenkblech in das Mähwerk
und befestigen Sie es mit zwei Handrädern und
Wellenscheiben (kappenförmige Seite zum
Mähwerk), wie in Bild 31 und Bild 32 dargestellt.
Wichtig: Achten Sie darauf, dass die Nase
ganz rechts am rechten Ablenkblech außen am
Mähwerk und bündig mit der Mähwerkwand
ist.
5. Montieren Sie das rechte Schnittmesser. Siehe
Abschnitt Warten des Mähwerks".
30
G015321
Bild 33
3. Sicherungsmutter (5/16
Zoll)
