10.1 Sonar-Anwendung – Überblick
Die Sonar-Anwendung verwendet das interne
Sonarmodul und einen DownVision™-Geber,
um eine detaillierte Ansicht der Fische und
des Meeresgrunds unterhalb Ihres Schiffes
zu generieren. Dabei können Sie genau
zwischen verschiedenen Größen von Fischen,
Bodenstrukturen und Unterwasserhindernissen
unterscheiden. Die Sonar-Anwendung nutzt
CHIRP-Verarbeitung mit einer zentrierten
Ping-Frequenz von 200 KHz, die weniger Details als
die DownVision™-Anwendung, dafür aber einen
größeren Tiefenbereich bietet.

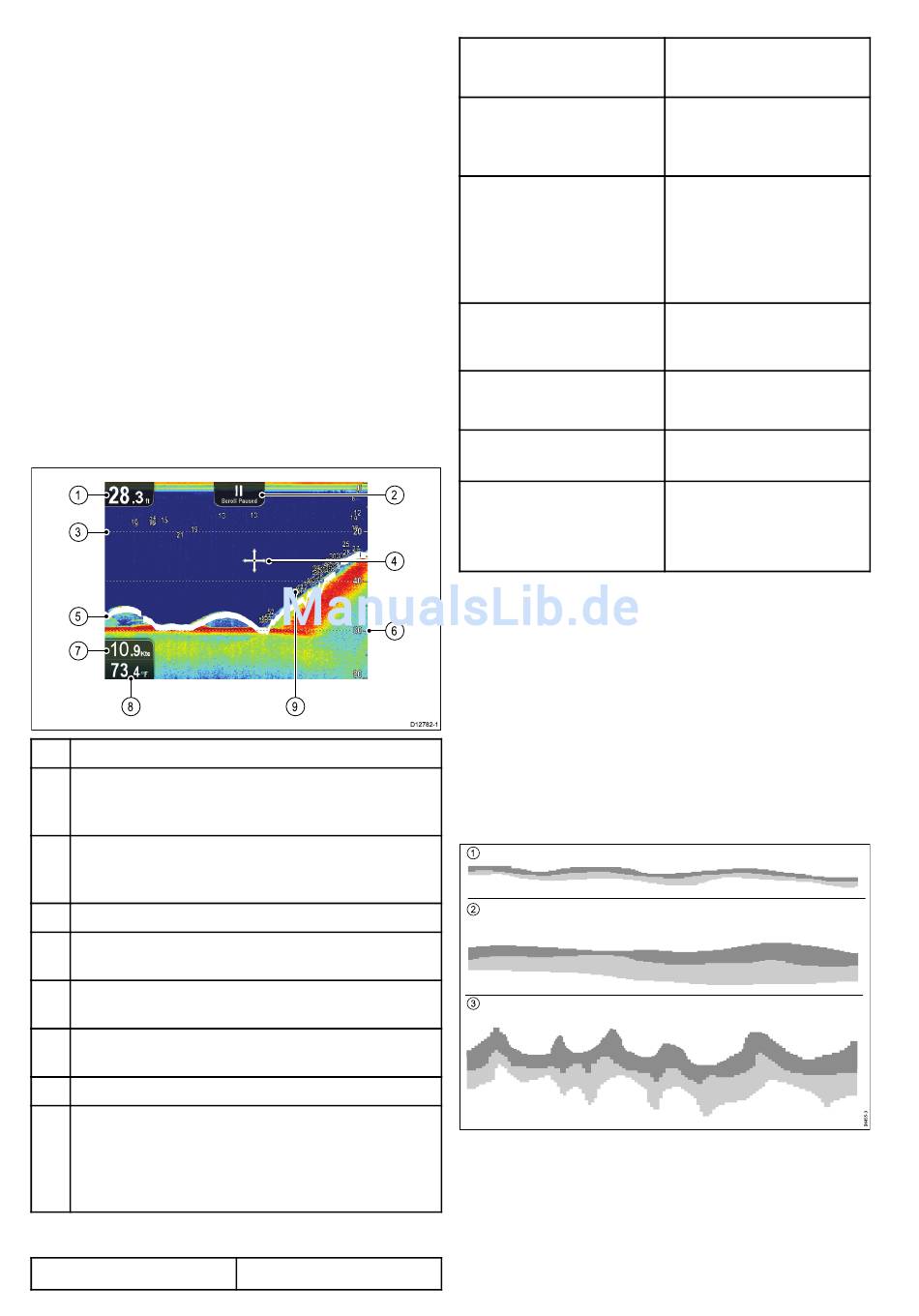

Die Sonar-Anwendung zeigt ein rollendes Bild an,
das von rechts nach links über den Bildschirm läuft.
Die Sonar-Anwendung verwendet unterschiedliche
Farben, um zwischen Zielstärken zu differenzieren.
Welche Farben verwendet werden, hängt dabei
von der aktuellen Farbpalette ab (beispielsweise
verwendet die Palette „Klassisch Blau" Blau für die
schwächsten und Rot für die stärksten Ziele).
1
3
5
7
1
Tiefenwert – Die aktuelle Tiefe des Meeresbodens.
2
Bildlauf angehalten – Der Bildlauf wird angehalten,
wenn Sie den Joystick verwenden, um den Cursor auf
dem Bildschirm zu bewegen.
3
Tiefenlinien – Horizontale, gestrichelte Linien in
regelmäßigen Abständen zeigen die Tiefe von der
Wasseroberfläche an.
4
Cursor – Im Cursormodus angezeigt.
5
Bodenlinie – Eine dicke Linie, die den Meeresboden
anzeigt.
6
Tiefenmarkierungen – Diese Zahlen zeigen die Tiefe
an.
7
Geschwindigkeit – Die aktuelle Schiffsgeschwindigkeit
über Grund (SOG).
8
Wassertemperatur – Die aktuelle Wassertemperatur.
9
Ziel-Tiefen-ID – Tiefenangaben für geortete Ziele.
Die Empfindlichkeit dieser IDs ist direkt mit der
Empfindlichkeit der Fischalarme verknüpft; je höher
die Alarm-Empfindlichkeit, desto größer die Anzahl der
Echos.
Sonartechnologie
CHIRP-Technologie
80
2
4
6
9
D12782-1
•
CHIRP-Sonar – Überblick
Funktionalität
Anhalten und Ändern der
Bildlaufgeschwindigkeit
Verwendung von
Wegpunkten, um Angelplätze
oder Zielorte zu markieren
Ermitteln von Zieltiefen.
Einrichten von Alarmen
(Fische, Tiefe oder
Wassertemperatur)
Ändern des Displaymodus
(Zoom oder A-Scope)
Ändern des Bildschirm-
Tiefenbereichs
Ändern der Empfindlich-
keitseinstellungen, um das
angezeigte Bild zu optimieren
und zu vereinfachen
Das Fischfinderbild
Interpretation von Bodenstrukturen
Es ist wichtig, dass Sie lernen, die verschiedenen
auf dem Bildschirm dargestellten Bodenstrukturen
korrekt zu interpretieren.
Der Meeresboden erzeugt in der Regel ein starkes
Echo.
Auf den folgenden Abbildungen sehen Sie, wie
verschiedene Meeresbodenstrukturen auf dem
Bildschirm angezeigt werden:
1
2
3
•
10.4 Anzeigeoptionen
–
Bildlauf
•
10.2 Sonar-Anwendung –
Steuerelemente
–
Wegpunkt platzieren
•
10.4 Anzeigeoptionen
–
Ziel-Tiefen-ID
aktivieren/deaktivieren
–
Tiefenlinien
aktivieren/deaktivieren
•
12.1 Alarme
•
10.4 Anzeigeoptionen
–
Anzeigemodus ändern
•
10.3 Bereich
•
10.5 Empfindlichkeitsein-
stellungen
Dragonfly® 6 / Dragonfly® 7
