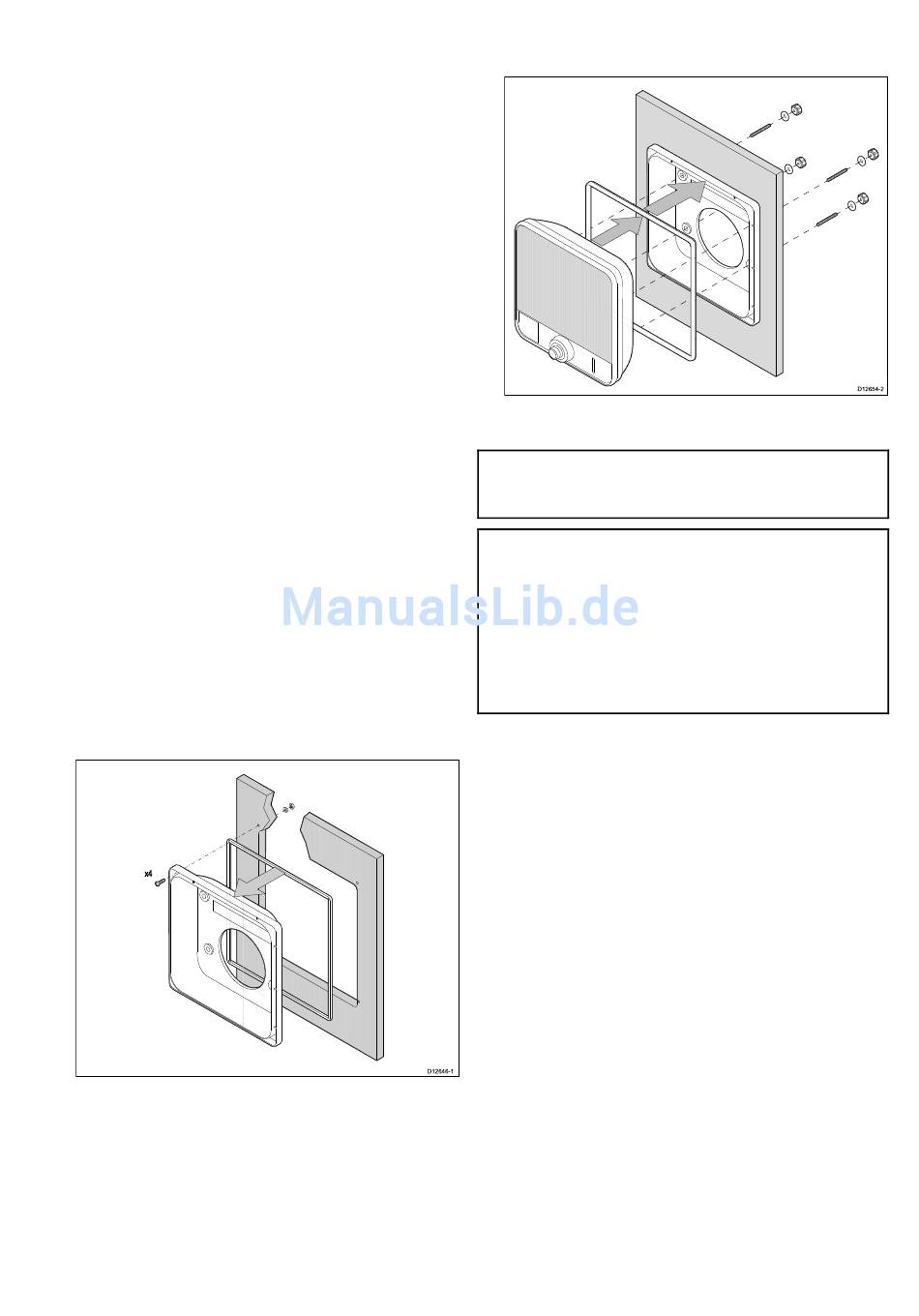

4.7 Aufbaumontage

Das Display kann über das optionale
Aufbaumontagekit auf einer Oberfläche montiert
werden.
Bevor Sie mit der Montage beginnen, stellen Sie
bitte Folgendes sicher:
• Sie haben einen freien, ebenen Bereich mit
genügend Freiraum hinter der Einheit ausgewählt.
• Sie haben den Geber installiert und das
Strom-/Geberkabel von dort an die ausgewählte
Position geführt.
1. Befestigen Sie die bereitgestellte
Aufbaumontageschablone mit Klebeband
am Montageort.
2. Verwenden Sie eine geeignete Lochsäge (die
Größe ist auf der Schablone angezeigt) und
sägen Sie an jeder Ecke des Ausschnittbereichs
ein Loch.
3. Verwenden Sie eine geeignete Säge, um entlang
der Innenseite der Schnittlinie zu sägen.
4. Prüfen Sie, ob der Oberflächenadapter in den
herausgesägten Bereich passt, und schmirgeln
Sie dann die gesägten Kanten ab, bis sie glatt
sind.
5. Bohren Sie vier Löcher für die Bolzen des
Oberflächenadapters, wie in der Schablone
angezeigt.
6. Platzieren Sie die Dichtung auf dem
Oberflächenadapter und drücken Sie fest auf die
Flansch.
7. Setzen Sie den Oberflächenadapter in das
vorbereitete Loch ein und sichern Sie ihn
über die bereitgestellten Bolzen, Muttern und
Unterlegscheiben.
8. Befestigen Sie die vordere Dichtung am
Oberflächenadapter.
9. Setzen Sie das Display in den Oberflächenadap-
ter ein.
10. Befestigen Sie die Stiftschrauben an der
Rückseite des Displays.
11. Setzen Sie die Unterlegscheiben auf die
Stiftschrauben auf und positionieren Sie sie in
der Öffnung, so dass sie mit den Montagelöchern
des Adapters ausgerichtet sind.
Montage
12. Befestigen Sie das Display von hinten mit den
bereitgestellten Stiftschrauben und Flügelmuttern
am Oberflächenadapter.
13. Schließen Sie das Strom-/Geberkabel an das
Display an.
Hinweis: Das Drehmoment für das Bohren der
Schraubenlöcher hängt von der Dicke und der
Beschaffenheit der Montageoberfläche ab.
Hinweis: Die im Lieferumfang enthaltene Dichtung
bildet ein Siegel zwischen der Einheit und einer
ausreichend flachen und festen Montagefläche.
Die Dichtung sollte in allen Installationen
verwendet werden. Es kann darüber hinaus
erforderlich sein, ein seefestes Dichtungsmittel zu
verwenden, wenn die Montageoberfläche nicht
eben oder fest genug ist oder wenn sie eine raue
Oberfläche hat.
D12646-1
D12654-2
31
