11.4 Anzeigeoptionen

Die Anwendung kann über das Menü
„Anzeigeoptionen" angepasst werden.
Über dieses Menü können Sie den aktuellen
Anzeigemodus ändern und andere Funktionen wie
gewünscht aktivieren oder deaktivieren.
Zoom-Modus
Im Zoom-Modus wird ein Bereich des Bildschirms
vergrößert, so dass Sie mehr Details sehen können.
Mit der Zoom-Option können Sie:
• Das Standardbild durch ein vergrößertes Bild
neben dem Standardbild ersetzen.
• Den Zoom-Faktor auf eine der vorgegebenen
Stufen einstellen oder die Vergrößerung manuell
justieren.
• Den vergrößerten Bildausschnitt an einen anderen
Punkt auf dem Display positionieren.
Wenn Sie den Bereich vergrößern, wird damit
auch der Bereich vergrößert, der im Zoom-Fenster
sichtbar ist.

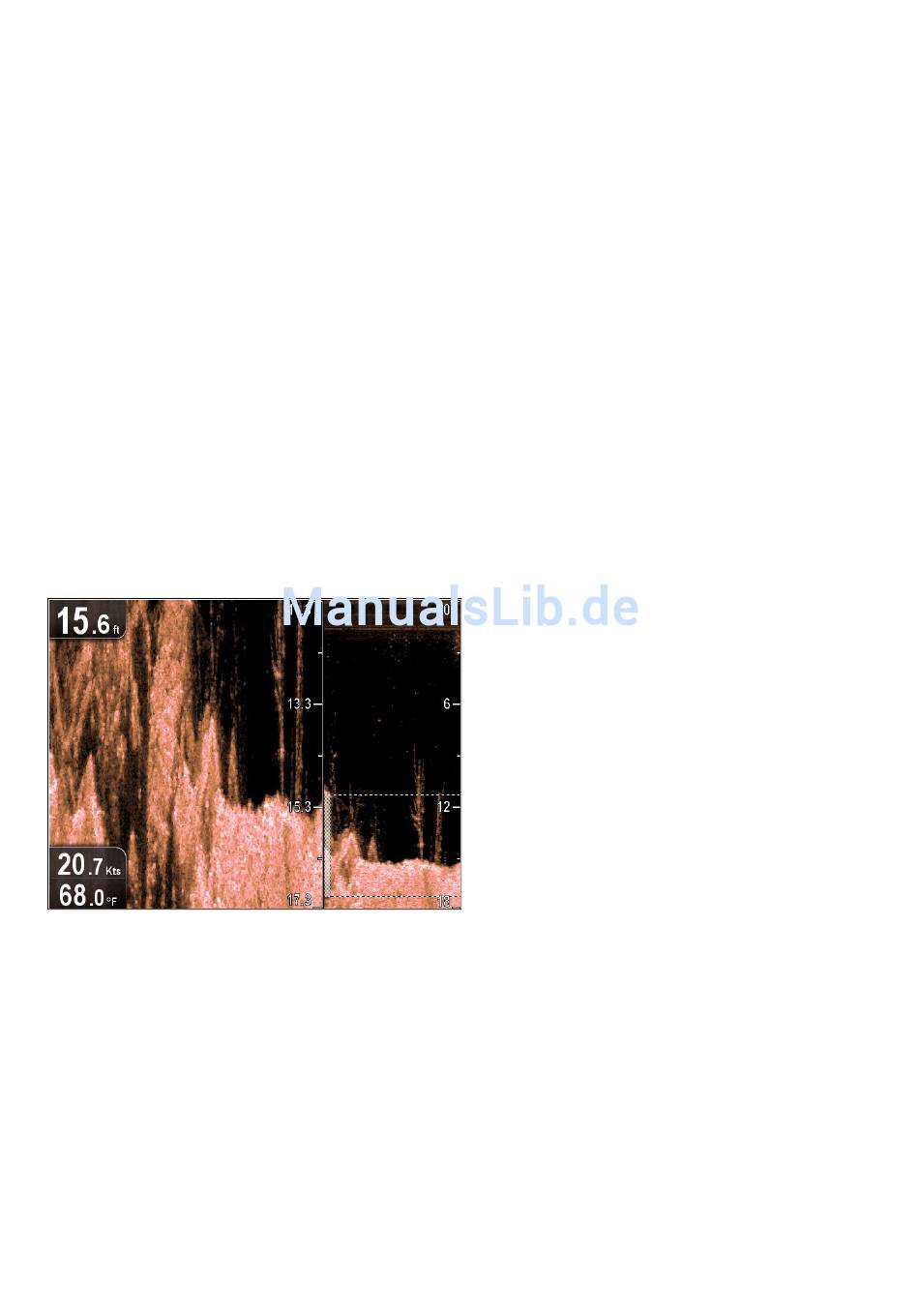

Im Zoom-Modus ist der Bildschirm geteilt, und Sie
sehen das vergrößerte Bild neben dem Standardbild.
Der vergrößerte Bereich wird auf im Standardbild
durch einen Rahmen angezeigt.
Zoom-Modus wählen
Im Menü der Anwendung:
1. Wählen Sie Anzeigeoptionen.
2. Wählen Sie Anzeigemodus, so dass „Zoom"
ausgewählt ist.
Die Zoom-Optionen sind im Menü
„Anzeigeoptionen" verfügbar.
Zoomfaktor einstellen
Wenn der Zoom-Modus aktiv ist, können Sie einen
vordefinierten Zoomfaktor auswählen oder den
gewünschten Wert manuell einstellen.
Im Menü der Anwendung bei aktiviertem
Zoom-Modus:
1. Wählen Sie Anzeigeoptionen.
2. Wählen Sie Zoomfaktor.
DownVision-Anwendung
3. Wählen Sie einen vordefinierten Zoomfaktor aus
(x2, x3, x4) oder wählen Sie Manuell
Nachdem Sie Ihre Auswahl getroffen haben,
kehren Sie zum Menü „Anzeigeoptionen" zurück.
4. Wenn Sie „Manuell" gewählt haben, wählen Sie
hier Manueller Zoom.
Das Dialogfeld „Manueller Zoomfaktor" wird
angezeigt.
5. Richten Sie die Einstellung auf den gewünschten
Wert ein.
6. Wählen Sie Zurück oder verwenden Sie die
Taste OK, um die Einstellung zu bestätigen.
Die Position des Zoombereichs ändern
im Zoom-Modus wählt das System die
Zoomposition automatisch so aus, dass sich die
Meeresbodendetails immer in der unteren Hälfte des
Displays befinden. Wenn gewünscht können Sie
den vergrößerten Bildbereich auf dem Bildschirm
verschieben, so dass ein anderer Bereich angezeigt
wird.
Im Menü der Anwendung bei aktiviertem
Zoom-Modus:
1. Wählen Sie Anzeigeoptionen.
2. Wählen Sie Zoom-Position, so dass Man
markiert ist.
Die Menüoption „Man. Zoom-Pos." ist jetzt im
Menü „Anzeigeoptionen" verfügbar.
3. Wählen Sie Man- Zoom-Pos.
Damit wird Dialogfeld für die Zoom-Position
aufgerufen.
4. Richten Sie die Einstellung auf den gewünschten
Wert ein.
5. Drücken Sie die Taste Zurück oder OK, um
die Einstellungen zu bestätigen und zum Menü
„Anzeigeoptionen" zurückzukehren.
Tiefenlinien aktivieren/deaktivieren
Sie können horizontale Tiefenlinien auf dem
Bildschirm anzeigen.
Im Menü der Anwendung:
1. Wählen Sie Anzeigeoptionen.
2. Wählen Sie Tiefenlinien.
Durch Auswahl von „Tiefenlinien" wird die Option
auf Ein bzw. Aus eingerichtet.
Bildlauf
Das Bild läuft von rechts nach links über den
Bildschirm. Sie können den Bildlauf anhalten
oder die Bildlaufgeschwindigkeit ändern, damit es
einfacher ist, Wegpunkte zu setzen und Ziele zu
identifizieren.
Bildlaufgeschwindigkeit
Sie können die Geschwindigkeit einstellen, mit
der das Bild über den Bildschirm läuft. Bei einer
höheren Geschwindigkeit werden mehr Details
angezeigt. Dies ist besonders dann sinnvoll, wenn
Sie nach Fischen suchen. Wenn Sie eine niedrigere
Geschwindigkeit wählen, bleiben die Daten dafür
länger auf dem Bildschirm sichtbar.
