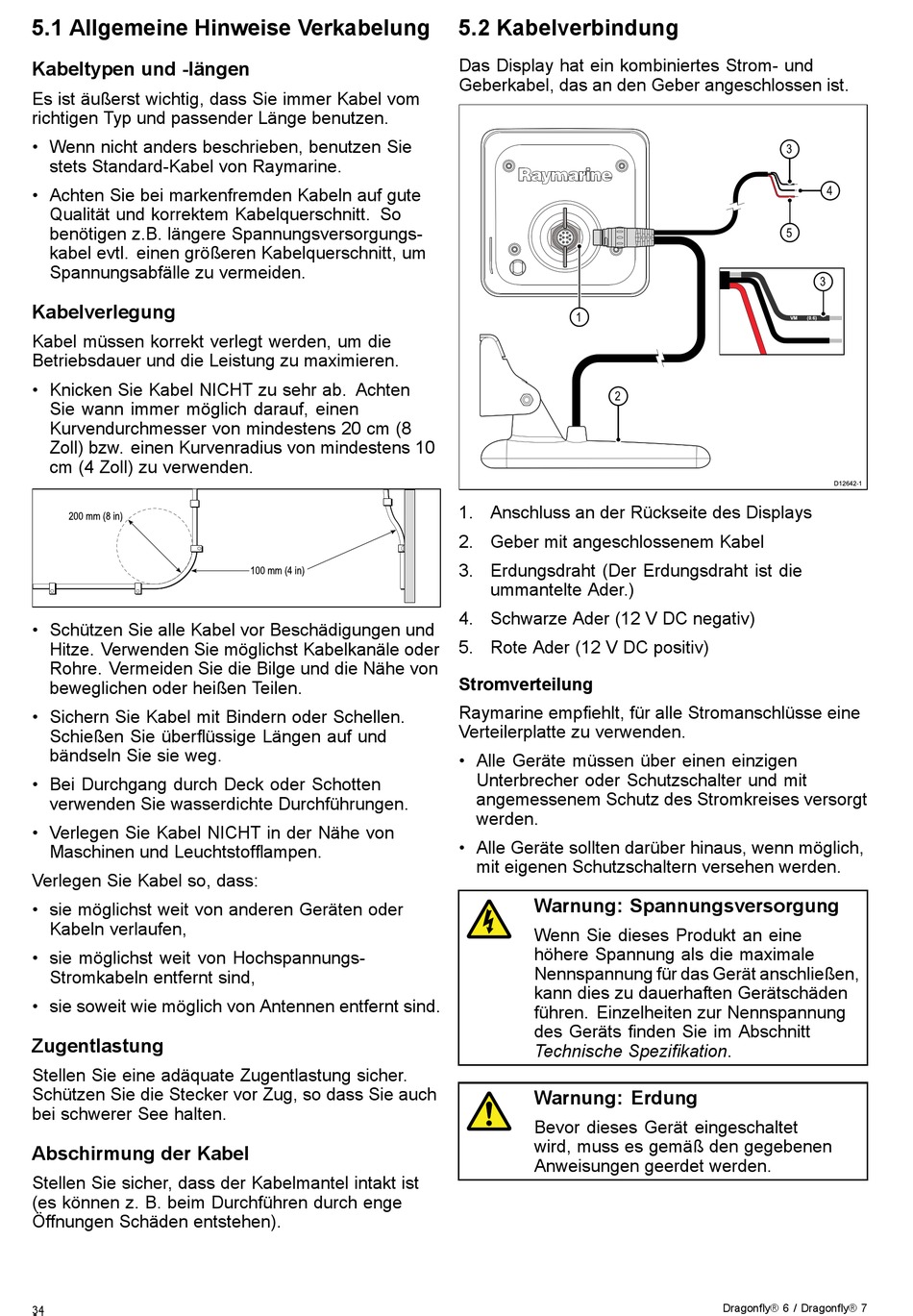

5.1 Allgemeine Hinweise Verkabelung

Kabeltypen und -längen
Es ist äußerst wichtig, dass Sie immer Kabel vom
richtigen Typ und passender Länge benutzen.
• Wenn nicht anders beschrieben, benutzen Sie
stets Standard-Kabel von Raymarine.
• Achten Sie bei markenfremden Kabeln auf gute
Qualität und korrektem Kabelquerschnitt. So
benötigen z.B. längere Spannungsversorgungs-
kabel evtl. einen größeren Kabelquerschnitt, um
Spannungsabfälle zu vermeiden.
Kabelverlegung
Kabel müssen korrekt verlegt werden, um die
Betriebsdauer und die Leistung zu maximieren.
• Knicken Sie Kabel NICHT zu sehr ab. Achten
Sie wann immer möglich darauf, einen
Kurvendurchmesser von mindestens 20 cm (8
Zoll) bzw. einen Kurvenradius von mindestens 10
cm (4 Zoll) zu verwenden.
200 mm (8 in)
• Schützen Sie alle Kabel vor Beschädigungen und
Hitze. Verwenden Sie möglichst Kabelkanäle oder
Rohre. Vermeiden Sie die Bilge und die Nähe von
beweglichen oder heißen Teilen.
• Sichern Sie Kabel mit Bindern oder Schellen.
Schießen Sie überflüssige Längen auf und
bändseln Sie sie weg.
• Bei Durchgang durch Deck oder Schotten
verwenden Sie wasserdichte Durchführungen.
• Verlegen Sie Kabel NICHT in der Nähe von
Maschinen und Leuchtstofflampen.
Verlegen Sie Kabel so, dass:
• sie möglichst weit von anderen Geräten oder
Kabeln verlaufen,
• sie möglichst weit von Hochspannungs-
Stromkabeln entfernt sind,
• sie soweit wie möglich von Antennen entfernt sind.
Zugentlastung
Stellen Sie eine adäquate Zugentlastung sicher.
Schützen Sie die Stecker vor Zug, so dass Sie auch
bei schwerer See halten.
Abschirmung der Kabel
Stellen Sie sicher, dass der Kabelmantel intakt ist
(es können z. B. beim Durchführen durch enge
Öffnungen Schäden entstehen).
34
100 mm (4 in)

5.2 Kabelverbindung

Das Display hat ein kombiniertes Strom- und
Geberkabel, das an den Geber angeschlossen ist.
1
2
1. Anschluss an der Rückseite des Displays
2. Geber mit angeschlossenem Kabel
3. Erdungsdraht (Der Erdungsdraht ist die
ummantelte Ader.)
4. Schwarze Ader (12 V DC negativ)
5. Rote Ader (12 V DC positiv)
Stromverteilung
Raymarine empfiehlt, für alle Stromanschlüsse eine
Verteilerplatte zu verwenden.
• Alle Geräte müssen über einen einzigen
Unterbrecher oder Schutzschalter und mit
angemessenem Schutz des Stromkreises versorgt
werden.
• Alle Geräte sollten darüber hinaus, wenn möglich,
mit eigenen Schutzschaltern versehen werden.
Warnung: Spannungsversorgung
Wenn Sie dieses Produkt an eine
höhere Spannung als die maximale
Nennspannung für das Gerät anschließen,
kann dies zu dauerhaften Gerätschäden
führen. Einzelheiten zur Nennspannung
des Geräts finden Sie im Abschnitt
Technische Spezifikation.
Warnung: Erdung
Bevor dieses Gerät eingeschaltet
wird, muss es gemäß den gegebenen
Anweisungen geerdet werden.
3
4
5
3
VM
(0.6)
D12642-1
Dragonfly® 6 / Dragonfly® 7
