HITACHI W L 200
3.3

Anschluss und Beschreibung der Steuerklemmen

Schließen Sie die Klemmen H und L bzw. P24 und L, H, OI, AM nicht kurz.
Die Steuerleitungen sind getrennt von den Netz- und Motorleitungen zu verlegen. Sie sollten eine Länge von
20m nicht überschreiten und müssen abgeschirmt verlegt werden. Bei längeren Leitungslängen empfehlen
wir Signalverstärker. Der Schirm ist auf das jeweilige Bezugspotential zu legen (z. B. Digitaleingänge/-
ausgänge und Analogeingänge/-ausgänge: L). Kreuzungen zwischen Netz- bzw. Motorleitungen und
Steuerleitungen sollten - wenn nicht zu vermeiden - rechtwinkelig verlegt werden.

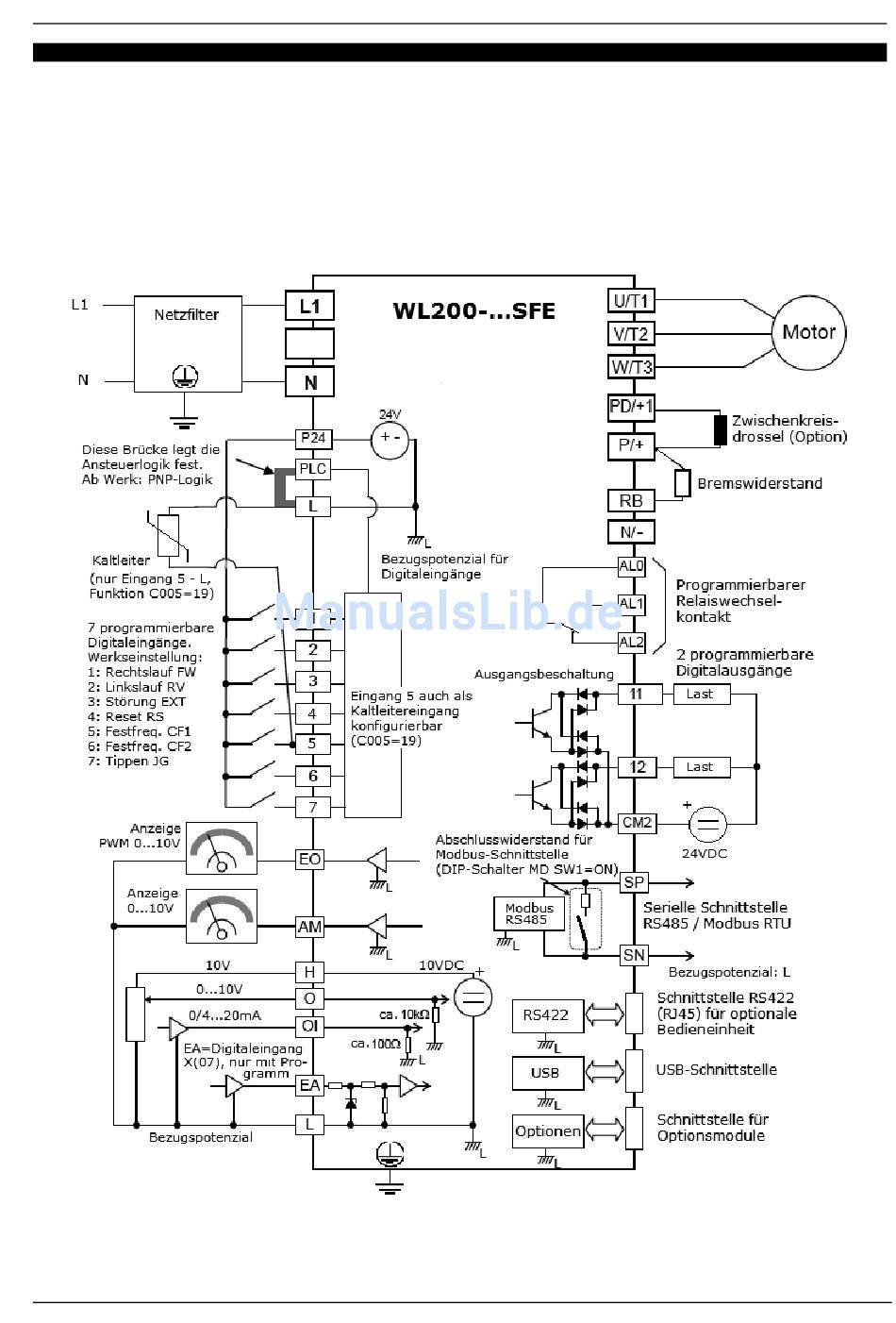

Anschlussbeispiel
27
