Seite 2: Sicherheits- Und Warnhinweise

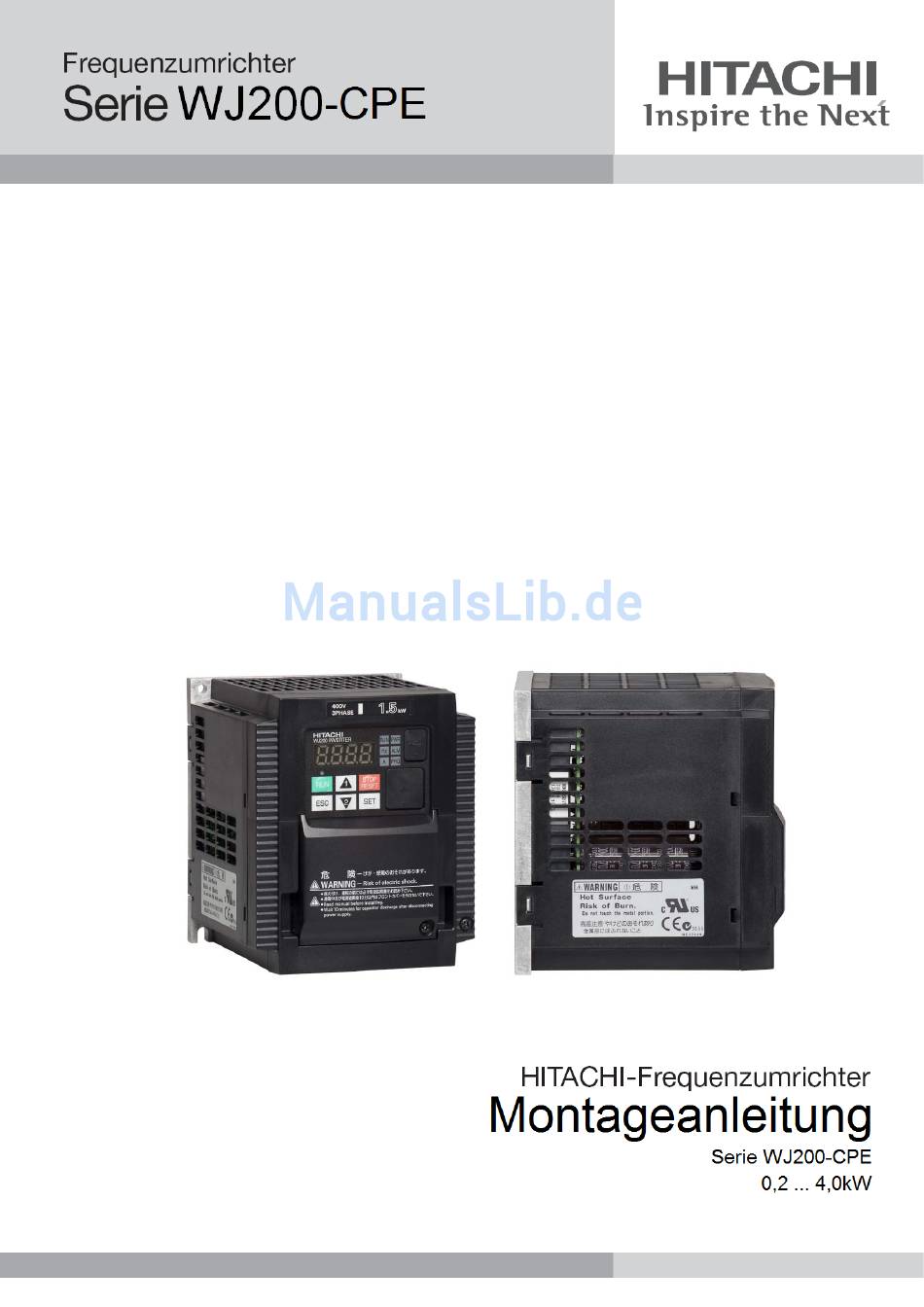

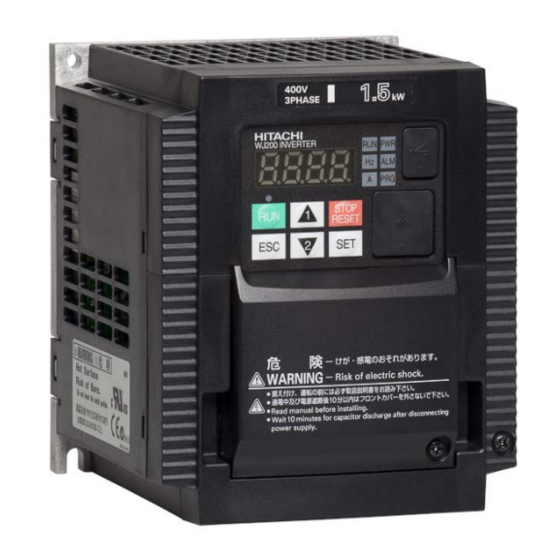

HITACHI W J 200-CPE Sicherheits- und Warnhinweise Diese Montageanleitung ersetzt nicht die Inbetriebnahmeanleitung oder das Produkthandbuch. Sie beschreibt die korrekte Montage der WJ200-Umrichter in der Ausführung „Cold Plate“, also ohne eigenen Kühlkörper. Vor Installation und Inbetriebnahme des Frequenzumrichters lesen Sie bitte diese Montageanleitung sowie die Inbetriebnahmeanleitung oder das Produkthandbuch sorgfältig durch und beachten Sie alle Warn- und Sicherheitshinweise. - Seite 3 Überprüfen Sie ob die gelieferte Ware (Angaben auf dem Typenschild) mit den Angaben des Lieferscheins und Ihrer Bestellung übereinstimmt. Trotz sorgfältiger Erstellung dieser Anleitung kann Hitachi für Fehler und Schäden, die aus der • Nutzung dieser Anleitung entstehen, nicht haftbar gemacht werden.
-
Seite 4: Bestimmungsgemäßer Einsatz Der Geräte
EN 60204) und die EMV-Richtlinie 2004/108/EC einhält. Die Verantwortung für die Einhaltung der EG-Richtlinien in der Maschinenanwendung liegt beim Weiterverwender. Das CE-Zeichen Ihres HITACHI-Frequenzumrichters dokumentiert die Übereinstimmung mit der Niederspannungsrichtlinie (2006/95/EC), sowie der EMV-Richtlinie (2004/108/EC), sofern der entsprechende Funkentstörfilter eingesetzt wird und die Installation nach den Vorschriften erfolgt. - Seite 5 HITACHI W J 200-CPE Berechnung des externen Kühlkörpers Frequenzumrichter WJ200-CP besitzen keinen eigenen Kühlkörper und sind darauf angewiesen, die Verlustwärme ihrer Kühlplatte an einen separaten Kühlkörper abzuführen. Folgende Punkte müssen dabei beachtet werden: Es muss ein guter Wärmeübergang zwischen der Kühlplatte des Umrichters und dem Kühlkörper hergestellt werden.
- Seite 6 HITACHI W J 200-CPE Befestigung der Umrichter auf dem Kühlkörper WJ200-001…004SF-CPE:2 Stück M4-Schrauben WJ200-007…022SF-CPE, WJ200-004…040HF-CPE 4 Stück M4-Schrauben Gewindemindestlänge: min. 15mm, Anzugsmomente: 1,5…2,0Nm Natürliche Konvektion Bei der Montage des externen Kühlkörpers ist darauf zu achten, dass die Wärme möglichst ungehindert abgegeben werden kann. Zur Unterstützung der natürlichen Konvektion müssen Kühlrippen vertikal verlaufen.
- Seite 7 HITACHI W J 200-CPE Montage des Netzfilters Die Netzfilter der Baureihe FPF-9120/9340 müssen in Verbindung mit der Cold-Plate-Ausführung hochkant, links neben dem Frequenzumrichter montiert werden. Der Abstand zwischen Umrichter und Netzfilter sollte nicht geringer sein als 1,5cm. Abstand zwischen Umrichter...
- Seite 8 HITACHI W J 200-CPE Abmessungen WJ200-001…004SF-CPE...
- Seite 9 HITACHI W J 200-CPE Abmessungen WJ200-007…022SF-CPE, WJ200-004…030HF-CPE...
- Seite 10 HITACHI W J 200-CPE Abmessungen WJ200-040HF-CPE HIT/WJ200/7T002300_CP/2016-01-18...
-
