4.3 Anschaltung über eine Modemstrecke
Die Anschaltung des Systems RUBIN an eine GMA über eine Modemstrecke (2-Draht-
Kupferleitung) ist entfernungsunabhängig und kann auch über Telefonleitungen erfolgen.
Eine Modemstrecke empfiehlt sich insbesondere bei schlechteren Datenverbindungen bzw.
Übertragungsstrecken, da eine automatische Fehlerkorrektur vorgenommen wird.

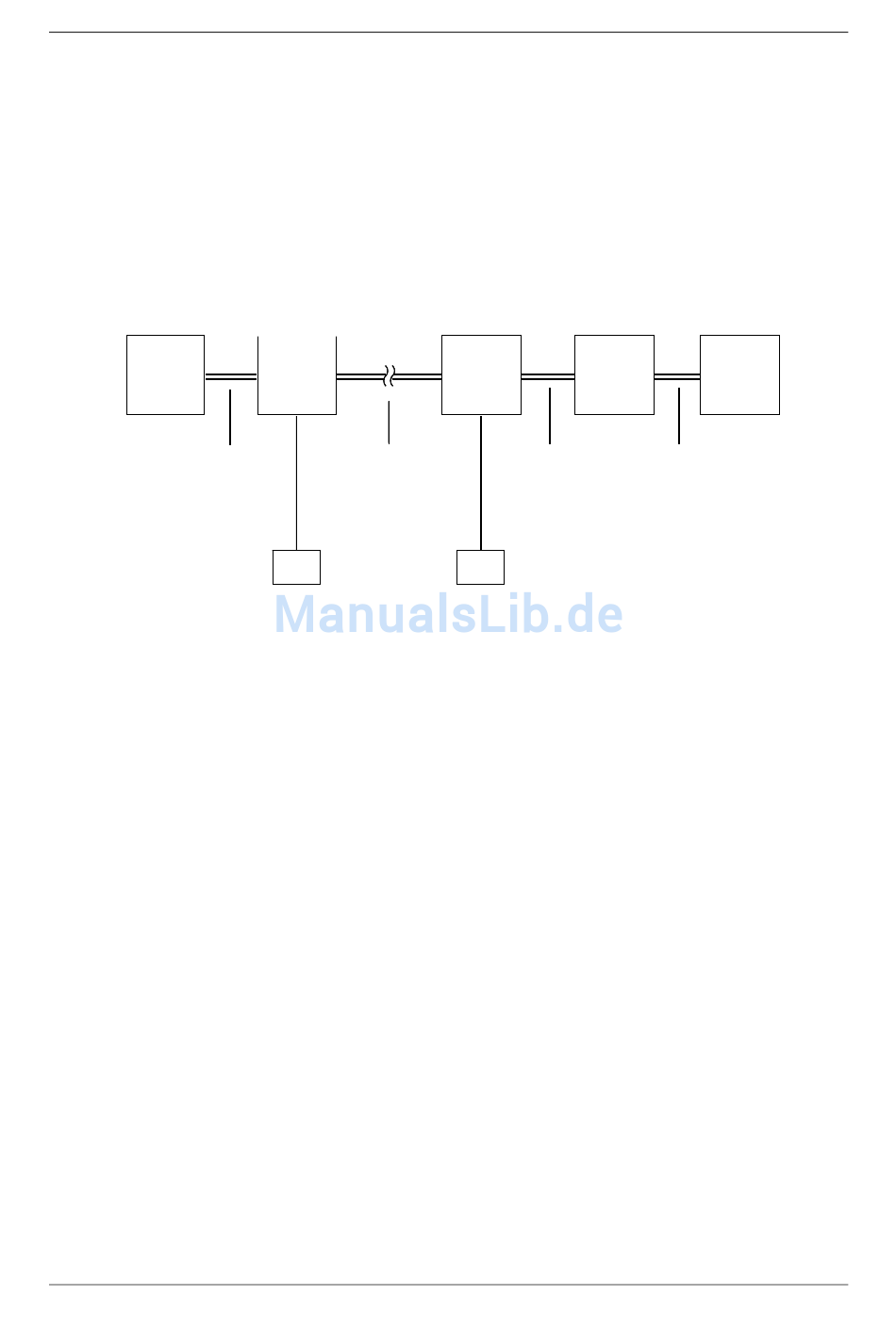

Schematische Darstellung der Anschaltung an eine GMA:
RUBIN
2 m
Adapterkabel
(27.9933.0137)
Achtung:
!
Ziehen Sie vor den Anschlußarbeiten den Netzstecker !
ST/PMS
Modem
U-1496EG+
(27.9933.0157)
Telefonleitung
(Kabel zum An-
schluß des Modems
an TAE6-N-Dose
wird mitgeliefert.)
Steckernetzteil
Modem
U-1496EG+
(39.0210.8620)
(27.9933.0157)
Kabel (9/9)
(27.9938.2430)
mit
Adapter (9/25)
(27.9938.2431)
Steckernetzteil
- 25 -
3.002.200.351
OVS GMA
Installationskabel
I-Y(St)Y
(27.9802.0102)
