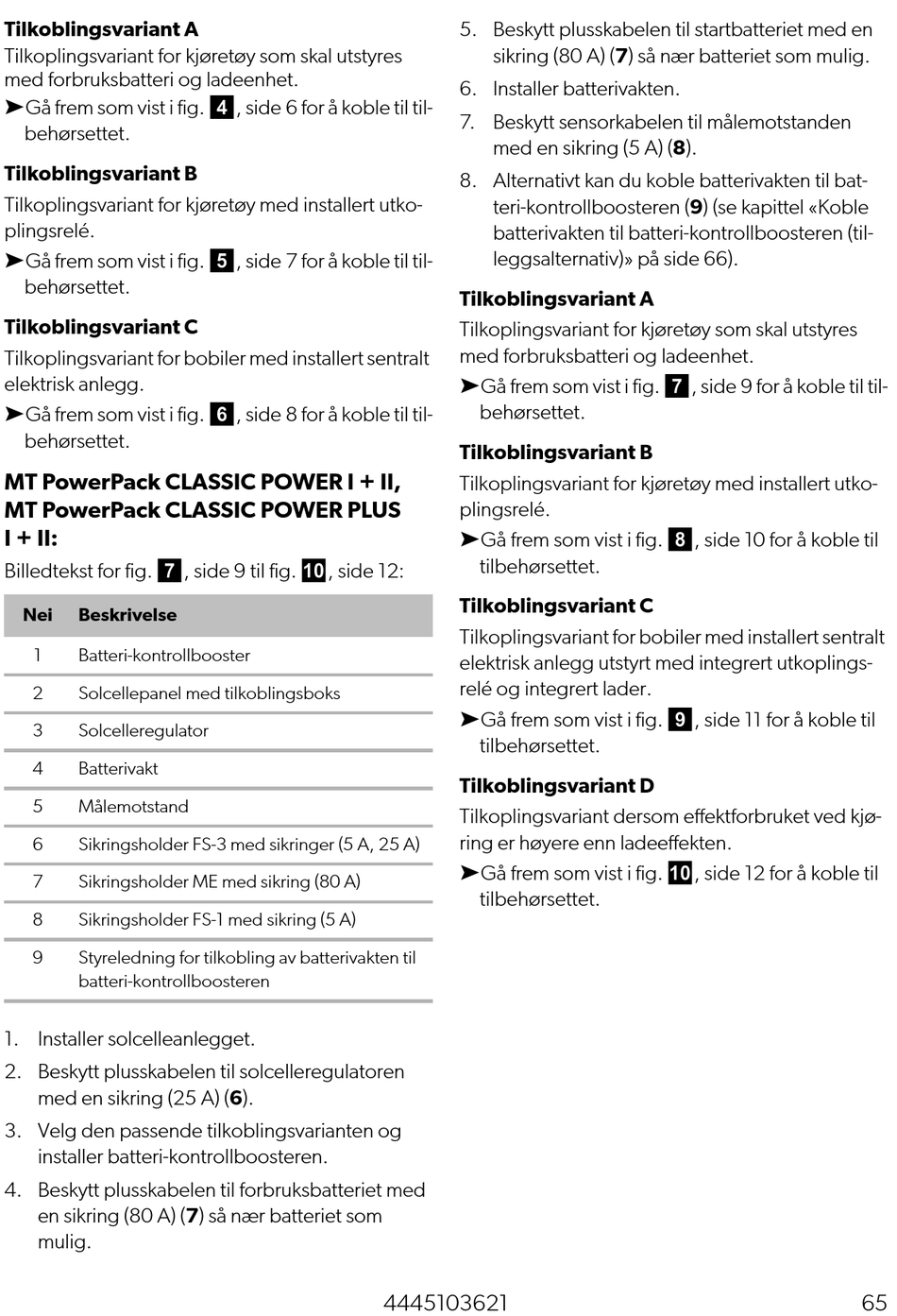

Tilkoblingsvariant A
Tilkoplingsvariant for kjøretøy som skal utstyres
med forbruksbatteri og ladeenhet.
➤Gå frem som vist i fig. 4, side 6 for å koble til til-
behørsettet.
Tilkoblingsvariant B
Tilkoplingsvariant for kjøretøy med installert utko-
plingsrelé.
➤Gå frem som vist i fig. 5, side 7 for å koble til til-
behørsettet.
Tilkoblingsvariant C
Tilkoplingsvariant for bobiler med installert sentralt
elektrisk anlegg.
➤Gå frem som vist i fig. 6, side 8 for å koble til til-
behørsettet.
MT PowerPack CLASSIC POWER I + II,
MT PowerPack CLASSIC POWER PLUS
I + II:
Billedtekst for fig. 7, side 9 til fig. 0, side 12:
Nei Beskrivelse
1 Batteri-kontrollbooster
2 Solcellepanel med tilkoblingsboks
3 Solcelleregulator
4 Batterivakt
5 Målemotstand
6 Sikringsholder FS-3 med sikringer (5 A, 25 A)
7 Sikringsholder ME med sikring (80 A)
8 Sikringsholder FS-1 med sikring (5 A)
9 Styreledning for tilkobling av batterivakten til
batteri-kontrollboosteren
1. Installer solcelleanlegget.
2. Beskytt plusskabelen til solcelleregulatoren
med en sikring (25 A) (6).
3. Velg den passende tilkoblingsvarianten og
installer batteri-kontrollboosteren.
4. Beskytt plusskabelen til forbruksbatteriet med
en sikring (80 A) (7) så nær batteriet som
mulig.
5. Beskytt plusskabelen til startbatteriet med en
sikring (80 A) (7) så nær batteriet som mulig.
6. Installer batterivakten.
7. Beskytt sensorkabelen til målemotstanden
med en sikring (5 A) (8).
8. Alternativt kan du koble batterivakten til bat-
teri-kontrollboosteren (9) (se kapittel «Koble
batterivakten til batteri-kontrollboosteren (til-
leggsalternativ)» på side 66).
Tilkoblingsvariant A
Tilkoplingsvariant for kjøretøy som skal utstyres
med forbruksbatteri og ladeenhet.
➤Gå frem som vist i fig. 7, side 9 for å koble til til-
behørsettet.
Tilkoblingsvariant B
Tilkoplingsvariant for kjøretøy med installert utko-
plingsrelé.
➤Gå frem som vist i fig. 8, side 10 for å koble til
tilbehørsettet.
Tilkoblingsvariant C
Tilkoplingsvariant for bobiler med installert sentralt
elektrisk anlegg utstyrt med integrert utkoplings-
relé og integrert lader.
➤Gå frem som vist i fig. 9, side 11 for å koble til
tilbehørsettet.
Tilkoblingsvariant D
Tilkoplingsvariant dersom effektforbruket ved kjø-
ring er høyere enn ladeeffekten.
➤Gå frem som vist i fig. 0, side 12 for å koble til
tilbehørsettet.
4445103621 65
