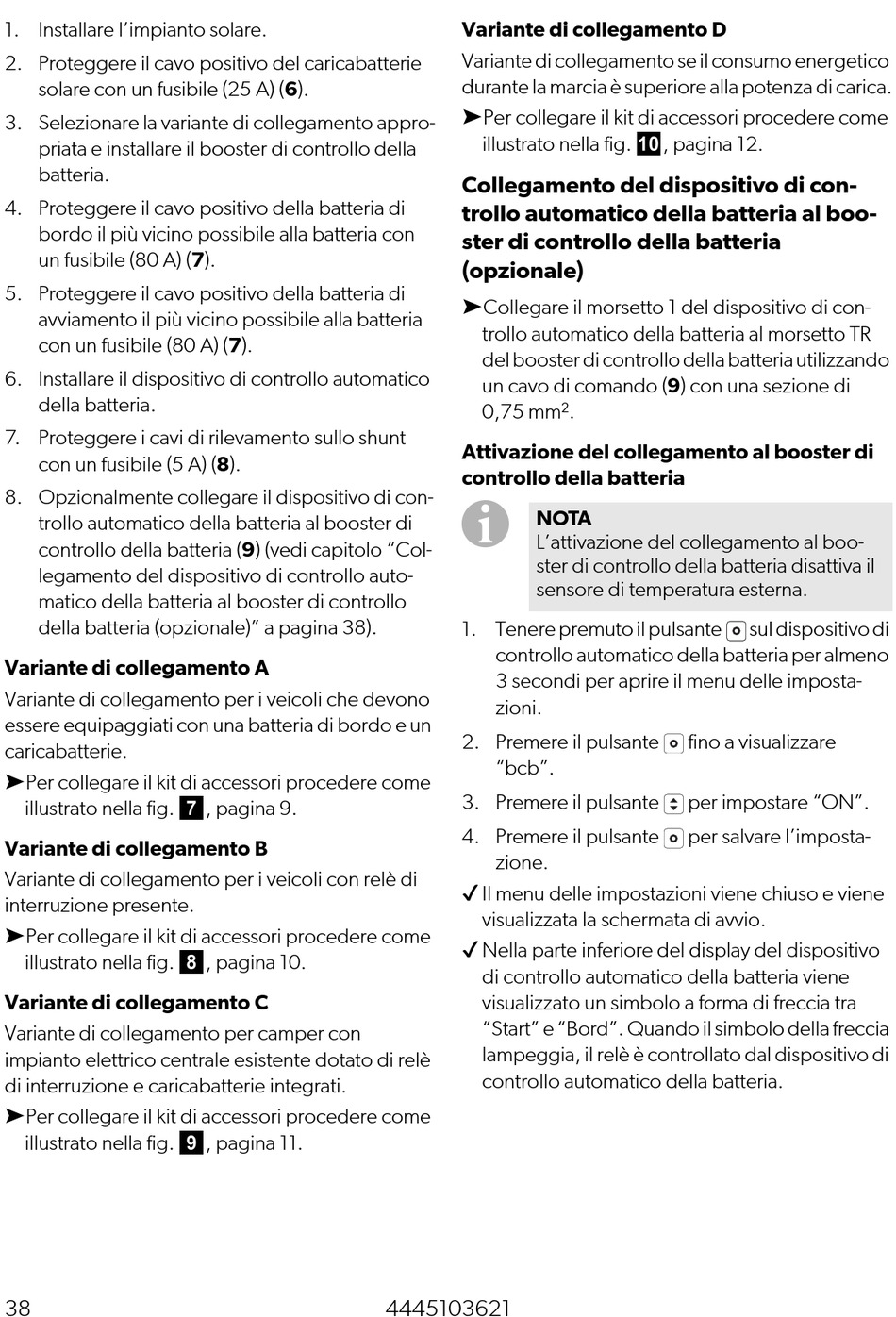

1. Installare l'impianto solare.
2. Proteggere il cavo positivo del caricabatterie
solare con un fusibile (25 A) (6).
3. Selezionare la variante di collegamento appro-
priata e installare il booster di controllo della
batteria.
4. Proteggere il cavo positivo della batteria di
bordo il più vicino possibile alla batteria con
un fusibile (80 A) (7).
5. Proteggere il cavo positivo della batteria di
avviamento il più vicino possibile alla batteria
con un fusibile (80 A) (7).
6. Installare il dispositivo di controllo automatico
della batteria.
7. Proteggere i cavi di rilevamento sullo shunt
con un fusibile (5 A) (8).
8. Opzionalmente collegare il dispositivo di con-
trollo automatico della batteria al booster di
controllo della batteria (9) (vedi capitolo "Col-
legamento del dispositivo di controllo auto-
matico della batteria al booster di controllo
della batteria (opzionale)" a pagina 38).
Variante di collegamento A
Variante di collegamento per i veicoli che devono
essere equipaggiati con una batteria di bordo e un
caricabatterie.
➤Per collegare il kit di accessori procedere come
illustrato nella fig. 7, pagina 9.
Variante di collegamento B
Variante di collegamento per i veicoli con relè di
interruzione presente.
➤Per collegare il kit di accessori procedere come
illustrato nella fig. 8, pagina 10.
Variante di collegamento C
Variante di collegamento per camper con
impianto elettrico centrale esistente dotato di relè
di interruzione e caricabatterie integrati.
➤Per collegare il kit di accessori procedere come
illustrato nella fig. 9, pagina 11.
38
Variante di collegamento D
Variante di collegamento se il consumo energetico
durante la marcia è superiore alla potenza di carica.
➤Per collegare il kit di accessori procedere come
illustrato nella fig. 0, pagina 12.
Collegamento del dispositivo di con-
trollo automatico della batteria al boo-
ster di controllo della batteria
(opzionale)
➤Collegare il morsetto 1 del dispositivo di con-
trollo automatico della batteria al morsetto TR
del booster di controllo della batteria utilizzando
un cavo di comando (9) con una sezione di
0,75 mm².
Attivazione del collegamento al booster di
controllo della batteria
NOTA
L'attivazione del collegamento al boo-
ster di controllo della batteria disattiva il
sensore di temperatura esterna.
1. Tenere premuto il pulsante
controllo automatico della batteria per almeno
3 secondi per aprire il menu delle imposta-
zioni.
2. Premere il pulsante
"bcb".
3. Premere il pulsante
4. Premere il pulsante
zione.
✔ Il menu delle impostazioni viene chiuso e viene
visualizzata la schermata di avvio.
✔ Nella parte inferiore del display del dispositivo
di controllo automatico della batteria viene
visualizzato un simbolo a forma di freccia tra
"Start" e "Bord". Quando il simbolo della freccia
lampeggia, il relè è controllato dal dispositivo di
controllo automatico della batteria.
4445103621
sul dispositivo di
fino a visualizzare
per impostare "ON".
per salvare l'imposta-
