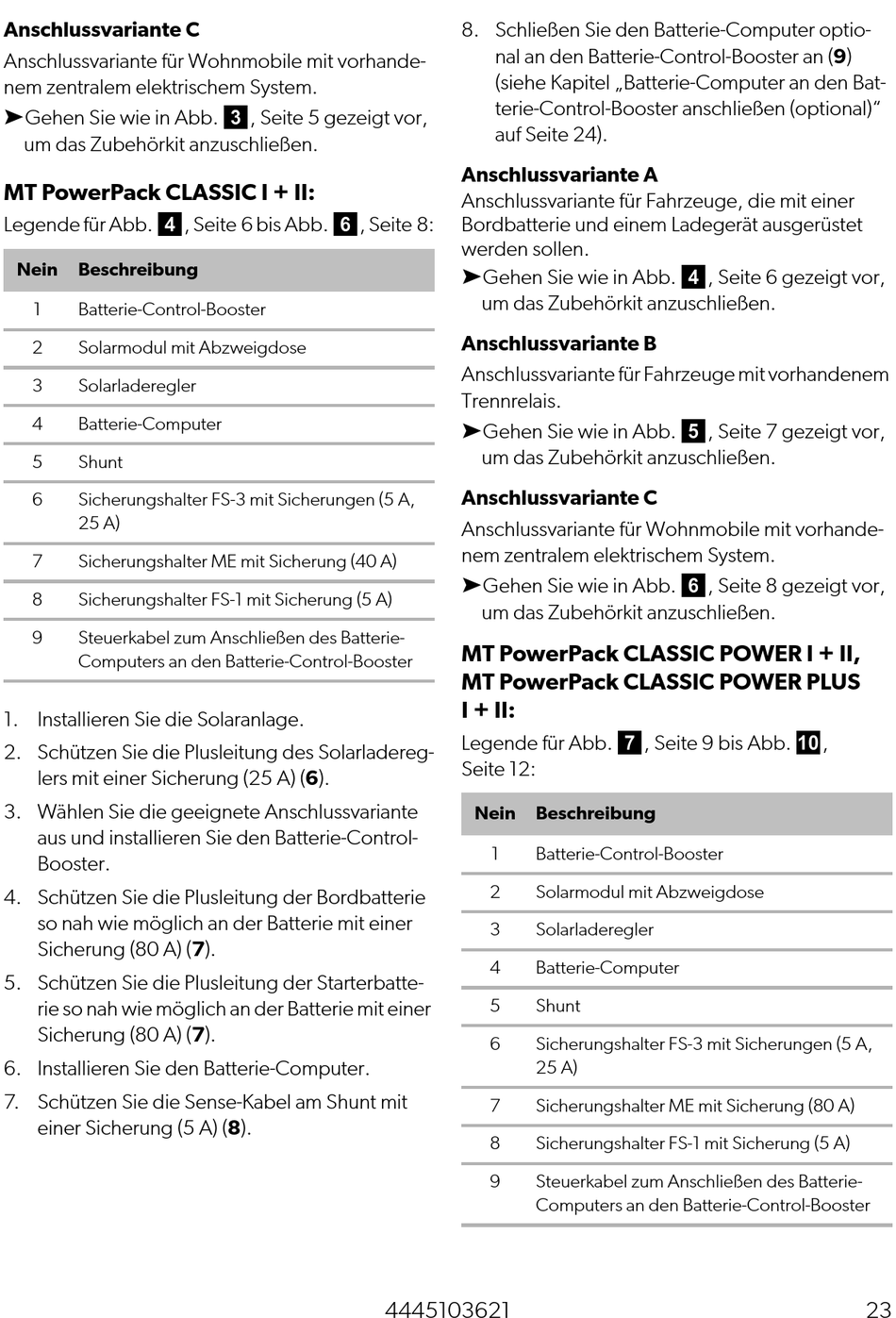

Anschlussvariante C
Anschlussvariante für Wohnmobile mit vorhande-
nem zentralem elektrischem System.
➤Gehen Sie wie in Abb. 3, Seite 5 gezeigt vor,
um das Zubehörkit anzuschließen.
MT PowerPack CLASSIC I + II:
Legende für Abb. 4, Seite 6 bis Abb. 6, Seite 8:
Nein Beschreibung
1 Batterie-Control-Booster
2 Solarmodul mit Abzweigdose
3 Solarladeregler
4 Batterie-Computer
5 Shunt
6 Sicherungshalter FS-3 mit Sicherungen (5 A,
25 A)
7 Sicherungshalter ME mit Sicherung (40 A)
8 Sicherungshalter FS-1 mit Sicherung (5 A)
9 Steuerkabel zum Anschließen des Batterie-
Computers an den Batterie-Control-Booster
1. Installieren Sie die Solaranlage.
2. Schützen Sie die Plusleitung des Solarladereg-
lers mit einer Sicherung (25 A) (6).
3. Wählen Sie die geeignete Anschlussvariante
aus und installieren Sie den Batterie-Control-
Booster.
4. Schützen Sie die Plusleitung der Bordbatterie
so nah wie möglich an der Batterie mit einer
Sicherung (80 A) (7).
5. Schützen Sie die Plusleitung der Starterbatte-
rie so nah wie möglich an der Batterie mit einer
Sicherung (80 A) (7).
6. Installieren Sie den Batterie-Computer.
7. Schützen Sie die Sense-Kabel am Shunt mit
einer Sicherung (5 A) (8).
8. Schließen Sie den Batterie-Computer optio-
nal an den Batterie-Control-Booster an (9)
(siehe Kapitel „Batterie-Computer an den Bat-
terie-Control-Booster anschließen (optional)"
auf Seite 24).
Anschlussvariante A
Anschlussvariante für Fahrzeuge, die mit einer
Bordbatterie und einem Ladegerät ausgerüstet
werden sollen.
➤Gehen Sie wie in Abb. 4, Seite 6 gezeigt vor,
um das Zubehörkit anzuschließen.
Anschlussvariante B
Anschlussvariante für Fahrzeuge mit vorhandenem
Trennrelais.
➤Gehen Sie wie in Abb. 5, Seite 7 gezeigt vor,
um das Zubehörkit anzuschließen.
Anschlussvariante C
Anschlussvariante für Wohnmobile mit vorhande-
nem zentralem elektrischem System.
➤Gehen Sie wie in Abb. 6, Seite 8 gezeigt vor,
um das Zubehörkit anzuschließen.
MT PowerPack CLASSIC POWER I + II,
MT PowerPack CLASSIC POWER PLUS
I + II:
Legende für Abb. 7, Seite 9 bis Abb. 0,
Seite 12:
Nein Beschreibung
1 Batterie-Control-Booster
2 Solarmodul mit Abzweigdose
3 Solarladeregler
4 Batterie-Computer
5 Shunt
6 Sicherungshalter FS-3 mit Sicherungen (5 A,
25 A)
7 Sicherungshalter ME mit Sicherung (80 A)
8 Sicherungshalter FS-1 mit Sicherung (5 A)
9 Steuerkabel zum Anschließen des Batterie-
Computers an den Batterie-Control-Booster
4445103621 23
