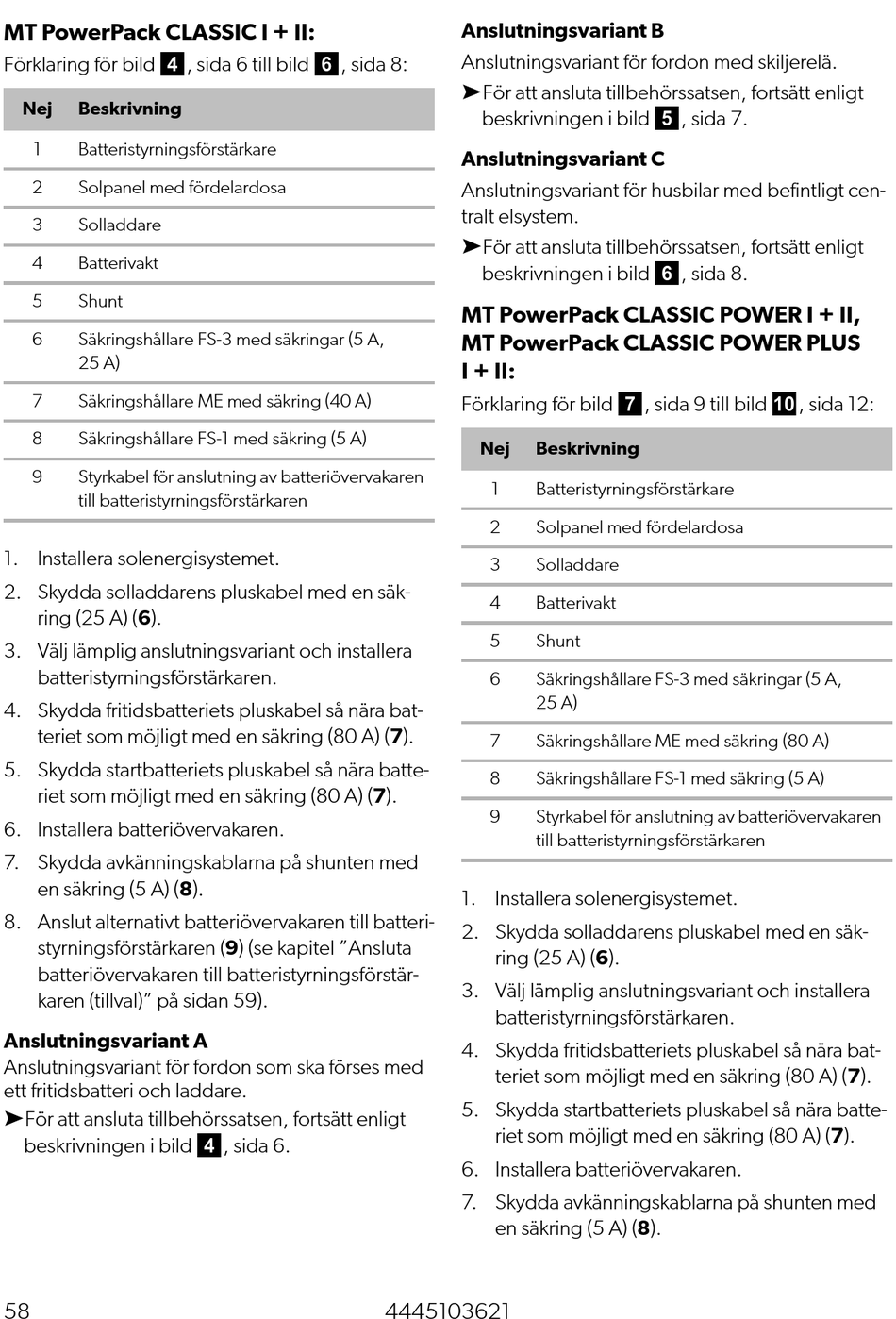

MT PowerPack CLASSIC I + II:
Förklaring för bild 4, sida 6 till bild 6, sida 8:
Nej Beskrivning
1 Batteristyrningsförstärkare
2 Solpanel med fördelardosa
3 Solladdare
4 Batterivakt
5 Shunt
6 Säkringshållare FS-3 med säkringar (5 A,
25 A)
7 Säkringshållare ME med säkring (40 A)
8 Säkringshållare FS-1 med säkring (5 A)
9 Styrkabel för anslutning av batteriövervakaren
till batteristyrningsförstärkaren
1. Installera solenergisystemet.
2. Skydda solladdarens pluskabel med en säk-
ring (25 A) (6).
3. Välj lämplig anslutningsvariant och installera
batteristyrningsförstärkaren.
4. Skydda fritidsbatteriets pluskabel så nära bat-
teriet som möjligt med en säkring (80 A) (7).
5. Skydda startbatteriets pluskabel så nära batte-
riet som möjligt med en säkring (80 A) (7).
6. Installera batteriövervakaren.
7. Skydda avkänningskablarna på shunten med
en säkring (5 A) (8).
8. Anslut alternativt batteriövervakaren till batteri-
styrningsförstärkaren (9) (se kapitel "Ansluta
batteriövervakaren till batteristyrningsförstär-
karen (tillval)" på sidan 59).
Anslutningsvariant A
Anslutningsvariant för fordon som ska förses med
ett fritidsbatteri och laddare.
➤För att ansluta tillbehörssatsen, fortsätt enligt
beskrivningen i bild 4, sida 6.
58
Anslutningsvariant B
Anslutningsvariant för fordon med skiljerelä.
➤För att ansluta tillbehörssatsen, fortsätt enligt
beskrivningen i bild 5, sida 7.
Anslutningsvariant C
Anslutningsvariant för husbilar med befintligt cen-
tralt elsystem.
➤För att ansluta tillbehörssatsen, fortsätt enligt
beskrivningen i bild 6, sida 8.
MT PowerPack CLASSIC POWER I + II,
MT PowerPack CLASSIC POWER PLUS
I + II:
Förklaring för bild 7, sida 9 till bild 0, sida 12:
Nej Beskrivning
1 Batteristyrningsförstärkare
2 Solpanel med fördelardosa
3 Solladdare
4 Batterivakt
5 Shunt
6 Säkringshållare FS-3 med säkringar (5 A,
25 A)
7 Säkringshållare ME med säkring (80 A)
8 Säkringshållare FS-1 med säkring (5 A)
9 Styrkabel för anslutning av batteriövervakaren
till batteristyrningsförstärkaren
1. Installera solenergisystemet.
2. Skydda solladdarens pluskabel med en säk-
ring (25 A) (6).
3. Välj lämplig anslutningsvariant och installera
batteristyrningsförstärkaren.
4. Skydda fritidsbatteriets pluskabel så nära bat-
teriet som möjligt med en säkring (80 A) (7).
5. Skydda startbatteriets pluskabel så nära batte-
riet som möjligt med en säkring (80 A) (7).
6. Installera batteriövervakaren.
7. Skydda avkänningskablarna på shunten med
en säkring (5 A) (8).
