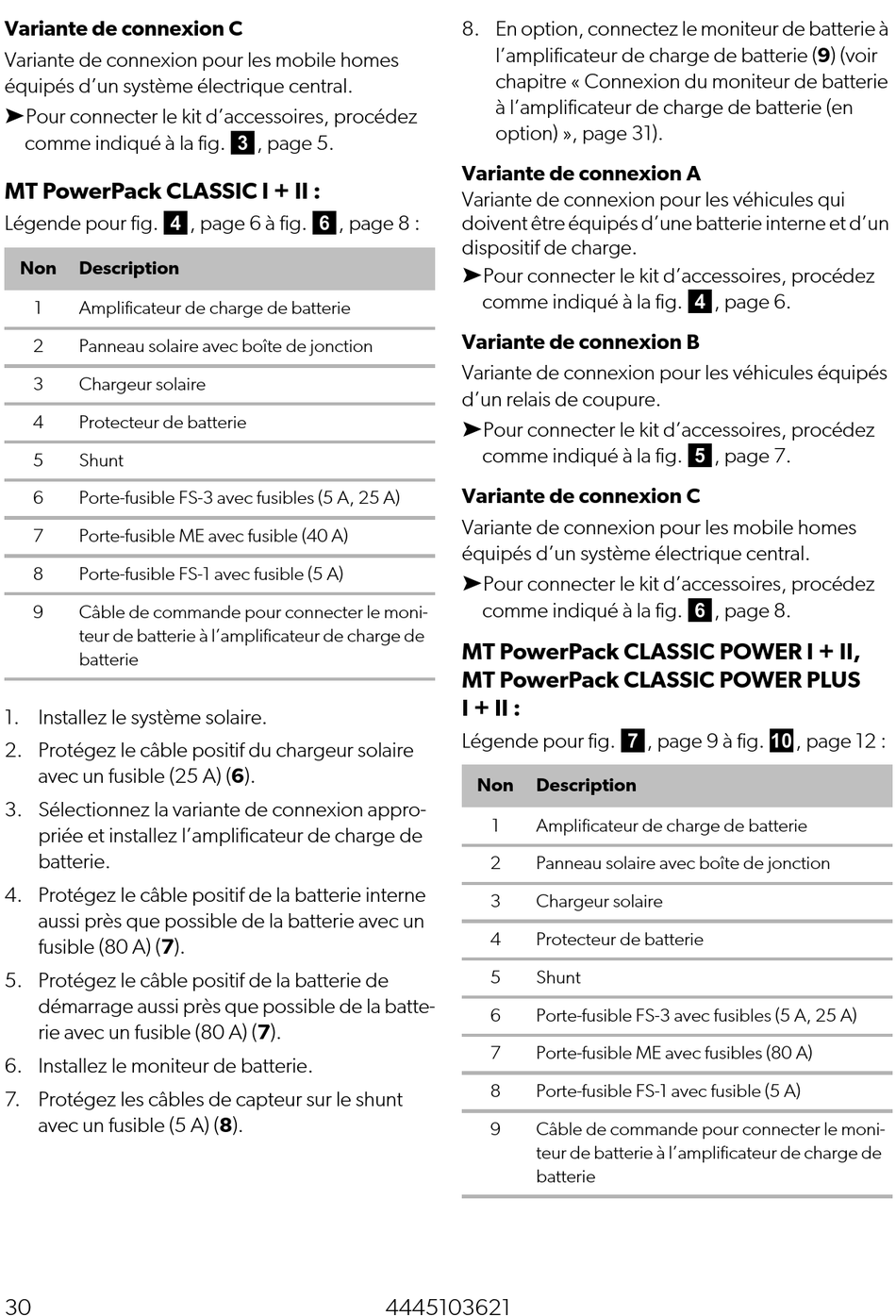

Variante de connexion C
Variante de connexion pour les mobile homes
équipés d'un système électrique central.
➤Pour connecter le kit d'accessoires, procédez
comme indiqué à la fig. 3, page 5.
MT PowerPack CLASSIC I + II :
Légende pour fig. 4, page 6 à fig. 6, page 8 :
Non Description
1 Amplificateur de charge de batterie
2 Panneau solaire avec boîte de jonction
3 Chargeur solaire
4 Protecteur de batterie
5 Shunt
6 Porte-fusible FS-3 avec fusibles (5 A, 25 A)
7 Porte-fusible ME avec fusible (40 A)
8 Porte-fusible FS-1 avec fusible (5 A)
9 Câble de commande pour connecter le moni-
teur de batterie à l'amplificateur de charge de
batterie
1. Installez le système solaire.
2. Protégez le câble positif du chargeur solaire
avec un fusible (25 A) (6).
3. Sélectionnez la variante de connexion appro-
priée et installez l'amplificateur de charge de
batterie.
4. Protégez le câble positif de la batterie interne
aussi près que possible de la batterie avec un
fusible (80 A) (7).
5. Protégez le câble positif de la batterie de
démarrage aussi près que possible de la batte-
rie avec un fusible (80 A) (7).
6. Installez le moniteur de batterie.
7. Protégez les câbles de capteur sur le shunt
avec un fusible (5 A) (8).
30
8. En option, connectez le moniteur de batterie à
l'amplificateur de charge de batterie (9) (voir
chapitre « Connexion du moniteur de batterie
à l'amplificateur de charge de batterie (en
option) », page 31).
Variante de connexion A
Variante de connexion pour les véhicules qui
doivent être équipés d'une batterie interne et d'un
dispositif de charge.
➤Pour connecter le kit d'accessoires, procédez
comme indiqué à la fig. 4, page 6.
Variante de connexion B
Variante de connexion pour les véhicules équipés
d'un relais de coupure.
➤Pour connecter le kit d'accessoires, procédez
comme indiqué à la fig. 5, page 7.
Variante de connexion C
Variante de connexion pour les mobile homes
équipés d'un système électrique central.
➤Pour connecter le kit d'accessoires, procédez
comme indiqué à la fig. 6, page 8.
MT PowerPack CLASSIC POWER I + II,
MT PowerPack CLASSIC POWER PLUS
I + II :
Légende pour fig. 7, page 9 à fig. 0, page 12 :
Non Description
1 Amplificateur de charge de batterie
2 Panneau solaire avec boîte de jonction
3 Chargeur solaire
4 Protecteur de batterie
5 Shunt
6 Porte-fusible FS-3 avec fusibles (5 A, 25 A)
7 Porte-fusible ME avec fusibles (80 A)
8 Porte-fusible FS-1 avec fusible (5 A)
9 Câble de commande pour connecter le moni-
teur de batterie à l'amplificateur de charge de
batterie
