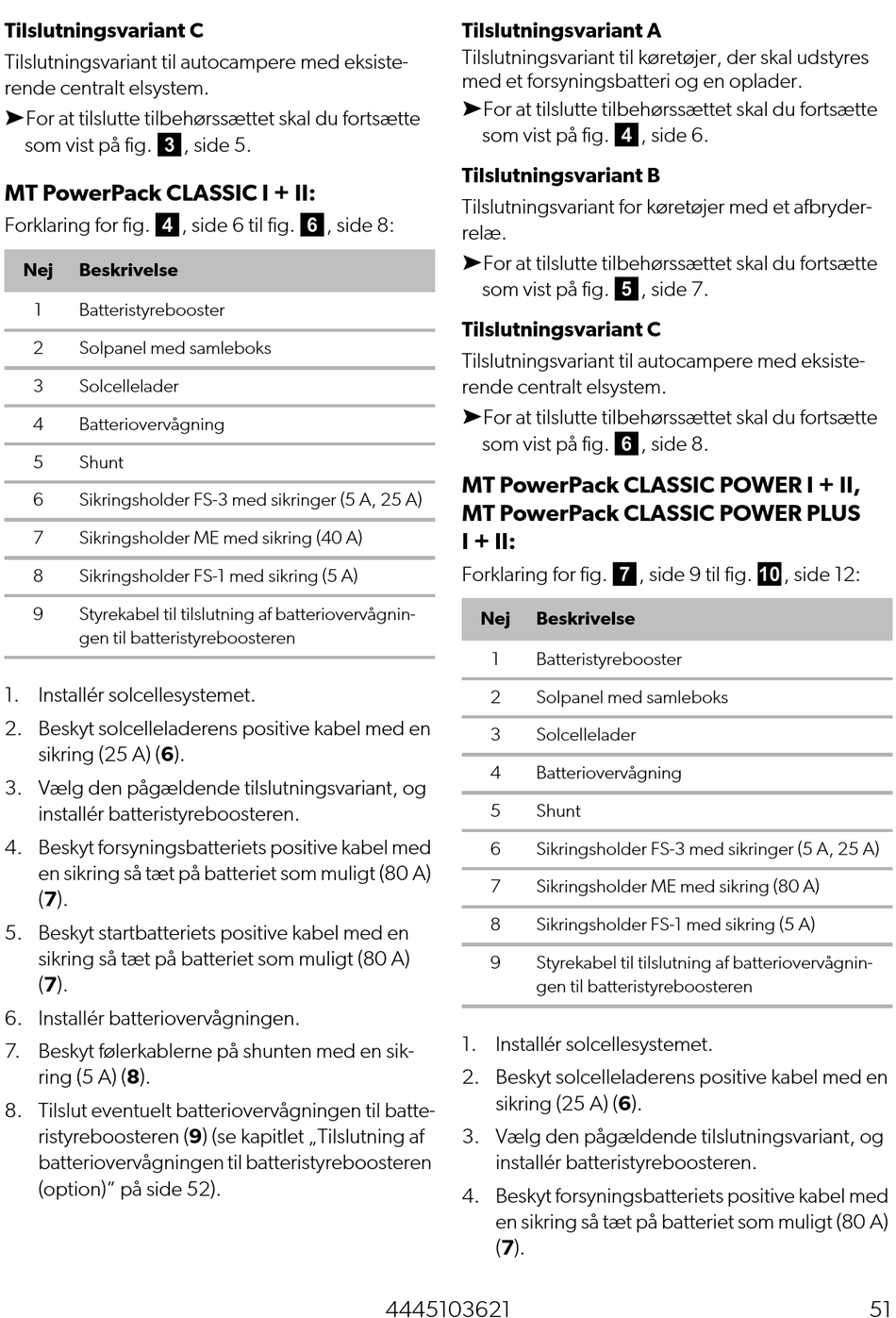

Tilslutningsvariant C
Tilslutningsvariant til autocampere med eksiste-
rende centralt elsystem.
➤For at tilslutte tilbehørssættet skal du fortsætte
som vist på fig. 3, side 5.
MT PowerPack CLASSIC I + II:
Forklaring for fig. 4, side 6 til fig. 6, side 8:
Nej Beskrivelse
1 Batteristyrebooster
2 Solpanel med samleboks
3 Solcellelader
4 Batteriovervågning
5 Shunt
6 Sikringsholder FS-3 med sikringer (5 A, 25 A)
7 Sikringsholder ME med sikring (40 A)
8 Sikringsholder FS-1 med sikring (5 A)
9 Styrekabel til tilslutning af batteriovervågnin-
gen til batteristyreboosteren
1. Installér solcellesystemet.
2. Beskyt solcelleladerens positive kabel med en
sikring (25 A) (6).
3. Vælg den pågældende tilslutningsvariant, og
installér batteristyreboosteren.
4. Beskyt forsyningsbatteriets positive kabel med
en sikring så tæt på batteriet som muligt (80 A)
(7).
5. Beskyt startbatteriets positive kabel med en
sikring så tæt på batteriet som muligt (80 A)
(7).
6. Installér batteriovervågningen.
7. Beskyt følerkablerne på shunten med en sik-
ring (5 A) (8).
8. Tilslut eventuelt batteriovervågningen til batte-
ristyreboosteren (9) (se kapitlet „Tilslutning af
batteriovervågningen til batteristyreboosteren
(option)" på side 52).
Tilslutningsvariant A
Tilslutningsvariant til køretøjer, der skal udstyres
med et forsyningsbatteri og en oplader.
➤For at tilslutte tilbehørssættet skal du fortsætte
som vist på fig. 4, side 6.
Tilslutningsvariant B
Tilslutningsvariant for køretøjer med et afbryder-
relæ.
➤For at tilslutte tilbehørssættet skal du fortsætte
som vist på fig. 5, side 7.
Tilslutningsvariant C
Tilslutningsvariant til autocampere med eksiste-
rende centralt elsystem.
➤For at tilslutte tilbehørssættet skal du fortsætte
som vist på fig. 6, side 8.
MT PowerPack CLASSIC POWER I + II,
MT PowerPack CLASSIC POWER PLUS
I + II:
Forklaring for fig. 7, side 9 til fig. 0, side 12:
Nej Beskrivelse
1 Batteristyrebooster
2 Solpanel med samleboks
3 Solcellelader
4 Batteriovervågning
5 Shunt
6 Sikringsholder FS-3 med sikringer (5 A, 25 A)
7 Sikringsholder ME med sikring (80 A)
8 Sikringsholder FS-1 med sikring (5 A)
9 Styrekabel til tilslutning af batteriovervågnin-
gen til batteristyreboosteren
1. Installér solcellesystemet.
2. Beskyt solcelleladerens positive kabel med en
sikring (25 A) (6).
3. Vælg den pågældende tilslutningsvariant, og
installér batteristyreboosteren.
4. Beskyt forsyningsbatteriets positive kabel med
en sikring så tæt på batteriet som muligt (80 A)
(7).
4445103621 51
