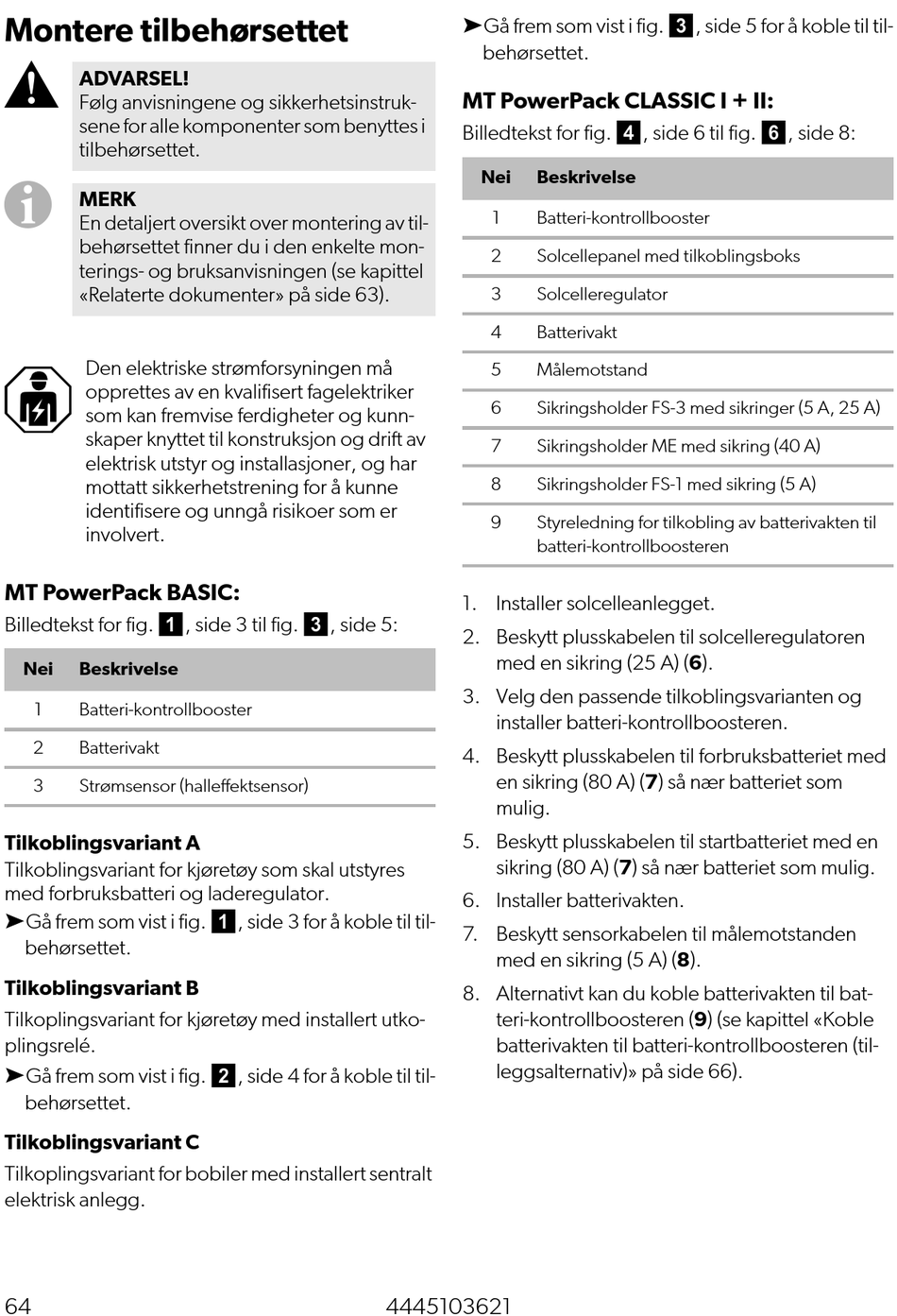

Montere tilbehørsettet
ADVARSEL!
Følg anvisningene og sikkerhetsinstruk-
sene for alle komponenter som benyttes i
tilbehørsettet.
MERK
En detaljert oversikt over montering av til-
behørsettet finner du i den enkelte mon-
terings- og bruksanvisningen (se kapittel
«Relaterte dokumenter» på side 63).
Den elektriske strømforsyningen må
opprettes av en kvalifisert fagelektriker
som kan fremvise ferdigheter og kunn-
skaper knyttet til konstruksjon og drift av
elektrisk utstyr og installasjoner, og har
mottatt sikkerhetstrening for å kunne
identifisere og unngå risikoer som er
involvert.
MT PowerPack BASIC:
Billedtekst for fig. 1, side 3 til fig. 3, side 5:
Nei Beskrivelse
1 Batteri-kontrollbooster
2 Batterivakt
3 Strømsensor (halleffektsensor)
Tilkoblingsvariant A
Tilkoblingsvariant for kjøretøy som skal utstyres
med forbruksbatteri og laderegulator.
➤Gå frem som vist i fig. 1, side 3 for å koble til til-
behørsettet.
Tilkoblingsvariant B
Tilkoplingsvariant for kjøretøy med installert utko-
plingsrelé.
➤Gå frem som vist i fig. 2, side 4 for å koble til til-
behørsettet.
Tilkoblingsvariant C
Tilkoplingsvariant for bobiler med installert sentralt
elektrisk anlegg.
64
➤Gå frem som vist i fig. 3, side 5 for å koble til til-
behørsettet.
MT PowerPack CLASSIC I + II:
Billedtekst for fig. 4, side 6 til fig. 6, side 8:
Nei Beskrivelse
1 Batteri-kontrollbooster
2 Solcellepanel med tilkoblingsboks
3 Solcelleregulator
4 Batterivakt
5 Målemotstand
6 Sikringsholder FS-3 med sikringer (5 A, 25 A)
7 Sikringsholder ME med sikring (40 A)
8 Sikringsholder FS-1 med sikring (5 A)
9 Styreledning for tilkobling av batterivakten til
batteri-kontrollboosteren
1. Installer solcelleanlegget.
2. Beskytt plusskabelen til solcelleregulatoren
med en sikring (25 A) (6).
3. Velg den passende tilkoblingsvarianten og
installer batteri-kontrollboosteren.
4. Beskytt plusskabelen til forbruksbatteriet med
en sikring (80 A) (7) så nær batteriet som
mulig.
5. Beskytt plusskabelen til startbatteriet med en
sikring (80 A) (7) så nær batteriet som mulig.
6. Installer batterivakten.
7. Beskytt sensorkabelen til målemotstanden
med en sikring (5 A) (8).
8. Alternativt kan du koble batterivakten til bat-
teri-kontrollboosteren (9) (se kapittel «Koble
batterivakten til batteri-kontrollboosteren (til-
leggsalternativ)» på side 66).
