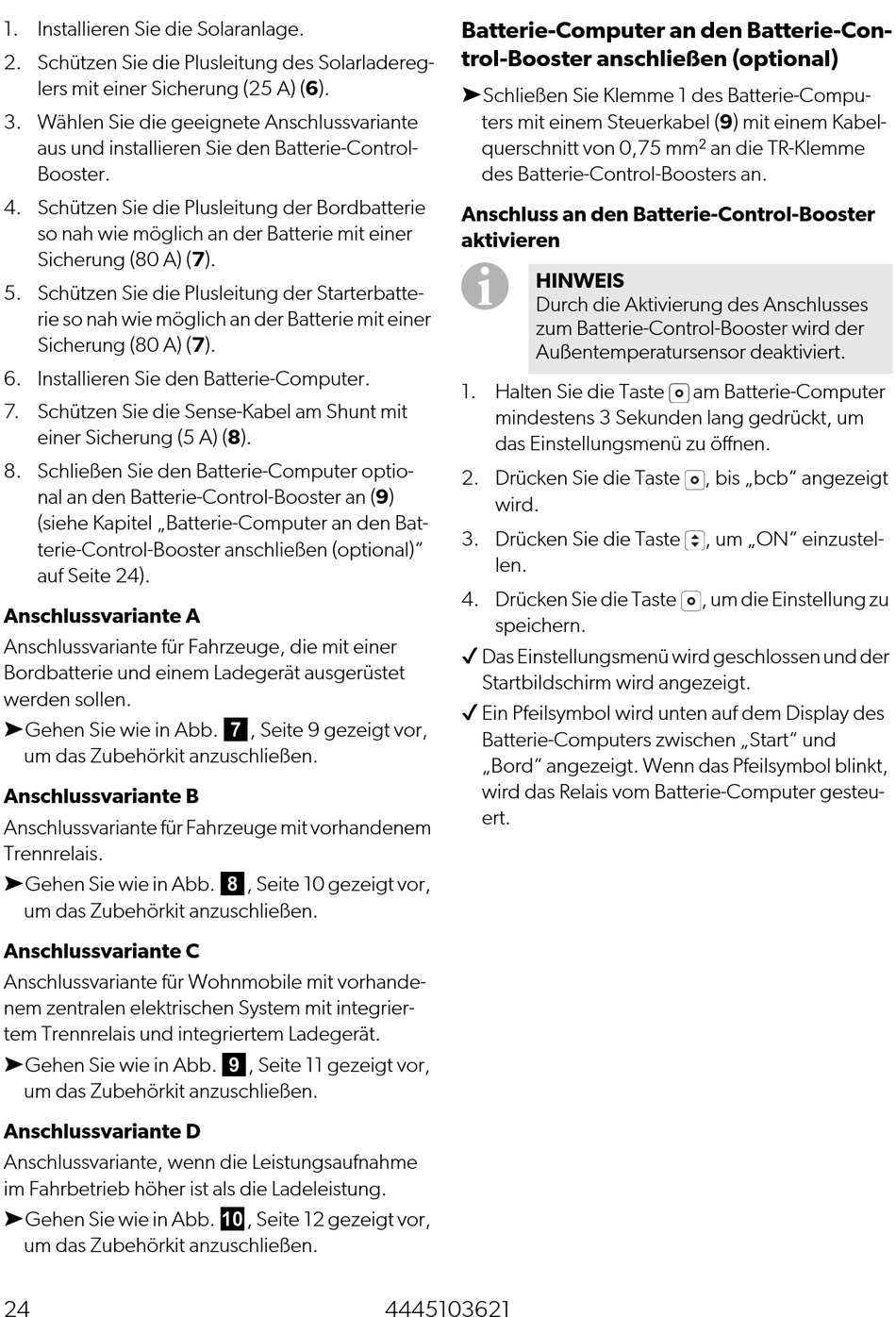

1. Installieren Sie die Solaranlage.
2. Schützen Sie die Plusleitung des Solarladereg-
lers mit einer Sicherung (25 A) (6).
3. Wählen Sie die geeignete Anschlussvariante
aus und installieren Sie den Batterie-Control-
Booster.
4. Schützen Sie die Plusleitung der Bordbatterie
so nah wie möglich an der Batterie mit einer
Sicherung (80 A) (7).
5. Schützen Sie die Plusleitung der Starterbatte-
rie so nah wie möglich an der Batterie mit einer
Sicherung (80 A) (7).
6. Installieren Sie den Batterie-Computer.
7. Schützen Sie die Sense-Kabel am Shunt mit
einer Sicherung (5 A) (8).
8. Schließen Sie den Batterie-Computer optio-
nal an den Batterie-Control-Booster an (9)
(siehe Kapitel „Batterie-Computer an den Bat-
terie-Control-Booster anschließen (optional)"
auf Seite 24).
Anschlussvariante A
Anschlussvariante für Fahrzeuge, die mit einer
Bordbatterie und einem Ladegerät ausgerüstet
werden sollen.
➤Gehen Sie wie in Abb. 7, Seite 9 gezeigt vor,
um das Zubehörkit anzuschließen.
Anschlussvariante B
Anschlussvariante für Fahrzeuge mit vorhandenem
Trennrelais.
➤Gehen Sie wie in Abb. 8, Seite 10 gezeigt vor,
um das Zubehörkit anzuschließen.
Anschlussvariante C
Anschlussvariante für Wohnmobile mit vorhande-
nem zentralen elektrischen System mit integrier-
tem Trennrelais und integriertem Ladegerät.
➤Gehen Sie wie in Abb. 9, Seite 11 gezeigt vor,
um das Zubehörkit anzuschließen.
Anschlussvariante D
Anschlussvariante, wenn die Leistungsaufnahme
im Fahrbetrieb höher ist als die Ladeleistung.
➤Gehen Sie wie in Abb. 0, Seite 12 gezeigt vor,
um das Zubehörkit anzuschließen.
24
Batterie-Computer an den Batterie-Con-
trol-Booster anschließen (optional)
➤Schließen Sie Klemme 1 des Batterie-Compu-
ters mit einem Steuerkabel (9) mit einem Kabel-
querschnitt von 0,75 mm² an die TR-Klemme
des Batterie-Control-Boosters an.
Anschluss an den Batterie-Control-Booster
aktivieren
HINWEIS
Durch die Aktivierung des Anschlusses
zum Batterie-Control-Booster wird der
Außentemperatursensor deaktiviert.
1. Halten Sie die Taste
mindestens 3 Sekunden lang gedrückt, um
das Einstellungsmenü zu öffnen.
2. Drücken Sie die Taste
wird.
3. Drücken Sie die Taste
len.
4. Drücken Sie die Taste
speichern.
✔ Das Einstellungsmenü wird geschlossen und der
Startbildschirm wird angezeigt.
✔ Ein Pfeilsymbol wird unten auf dem Display des
Batterie-Computers zwischen „Start" und
„Bord" angezeigt. Wenn das Pfeilsymbol blinkt,
wird das Relais vom Batterie-Computer gesteu-
ert.
4445103621
am Batterie-Computer
, bis „bcb" angezeigt
, um „ON" einzustel-
, um die Einstellung zu
