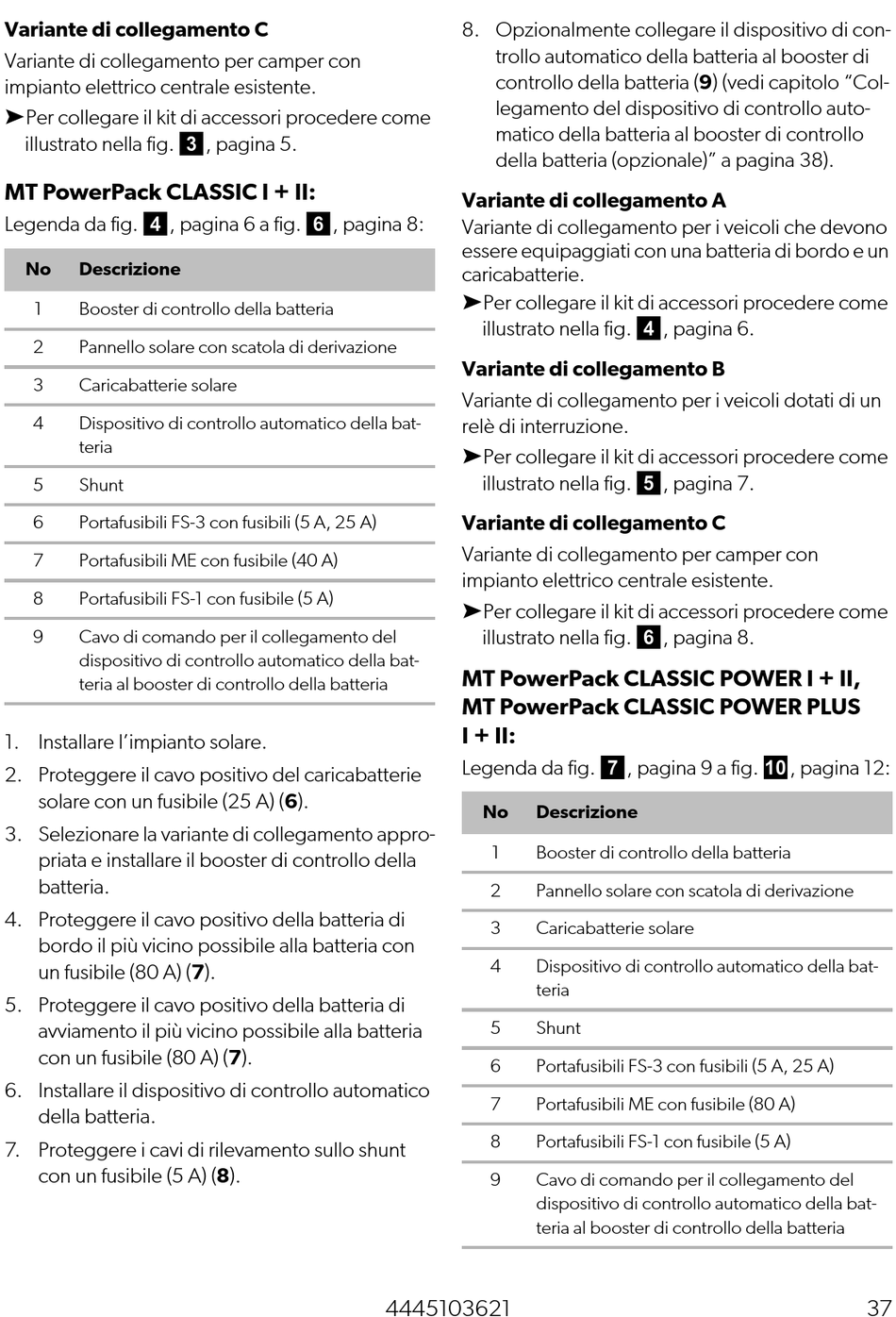

Variante di collegamento C
Variante di collegamento per camper con
impianto elettrico centrale esistente.
➤Per collegare il kit di accessori procedere come
illustrato nella fig. 3, pagina 5.
MT PowerPack CLASSIC I + II:
Legenda da fig. 4, pagina 6 a fig. 6, pagina 8:
No Descrizione
1 Booster di controllo della batteria
2 Pannello solare con scatola di derivazione
3 Caricabatterie solare
4 Dispositivo di controllo automatico della bat-
teria
5 Shunt
6 Portafusibili FS-3 con fusibili (5 A, 25 A)
7 Portafusibili ME con fusibile (40 A)
8 Portafusibili FS-1 con fusibile (5 A)
9 Cavo di comando per il collegamento del
dispositivo di controllo automatico della bat-
teria al booster di controllo della batteria
1. Installare l'impianto solare.
2. Proteggere il cavo positivo del caricabatterie
solare con un fusibile (25 A) (6).
3. Selezionare la variante di collegamento appro-
priata e installare il booster di controllo della
batteria.
4. Proteggere il cavo positivo della batteria di
bordo il più vicino possibile alla batteria con
un fusibile (80 A) (7).
5. Proteggere il cavo positivo della batteria di
avviamento il più vicino possibile alla batteria
con un fusibile (80 A) (7).
6. Installare il dispositivo di controllo automatico
della batteria.
7. Proteggere i cavi di rilevamento sullo shunt
con un fusibile (5 A) (8).
8. Opzionalmente collegare il dispositivo di con-
trollo automatico della batteria al booster di
controllo della batteria (9) (vedi capitolo "Col-
legamento del dispositivo di controllo auto-
matico della batteria al booster di controllo
della batteria (opzionale)" a pagina 38).
Variante di collegamento A
Variante di collegamento per i veicoli che devono
essere equipaggiati con una batteria di bordo e un
caricabatterie.
➤Per collegare il kit di accessori procedere come
illustrato nella fig. 4, pagina 6.
Variante di collegamento B
Variante di collegamento per i veicoli dotati di un
relè di interruzione.
➤Per collegare il kit di accessori procedere come
illustrato nella fig. 5, pagina 7.
Variante di collegamento C
Variante di collegamento per camper con
impianto elettrico centrale esistente.
➤Per collegare il kit di accessori procedere come
illustrato nella fig. 6, pagina 8.
MT PowerPack CLASSIC POWER I + II,
MT PowerPack CLASSIC POWER PLUS
I + II:
Legenda da fig. 7, pagina 9 a fig. 0, pagina 12:
No Descrizione
1 Booster di controllo della batteria
2 Pannello solare con scatola di derivazione
3 Caricabatterie solare
4 Dispositivo di controllo automatico della bat-
teria
5 Shunt
6 Portafusibili FS-3 con fusibili (5 A, 25 A)
7 Portafusibili ME con fusibile (80 A)
8 Portafusibili FS-1 con fusibile (5 A)
9 Cavo di comando per il collegamento del
dispositivo di controllo automatico della bat-
teria al booster di controllo della batteria
4445103621 37
