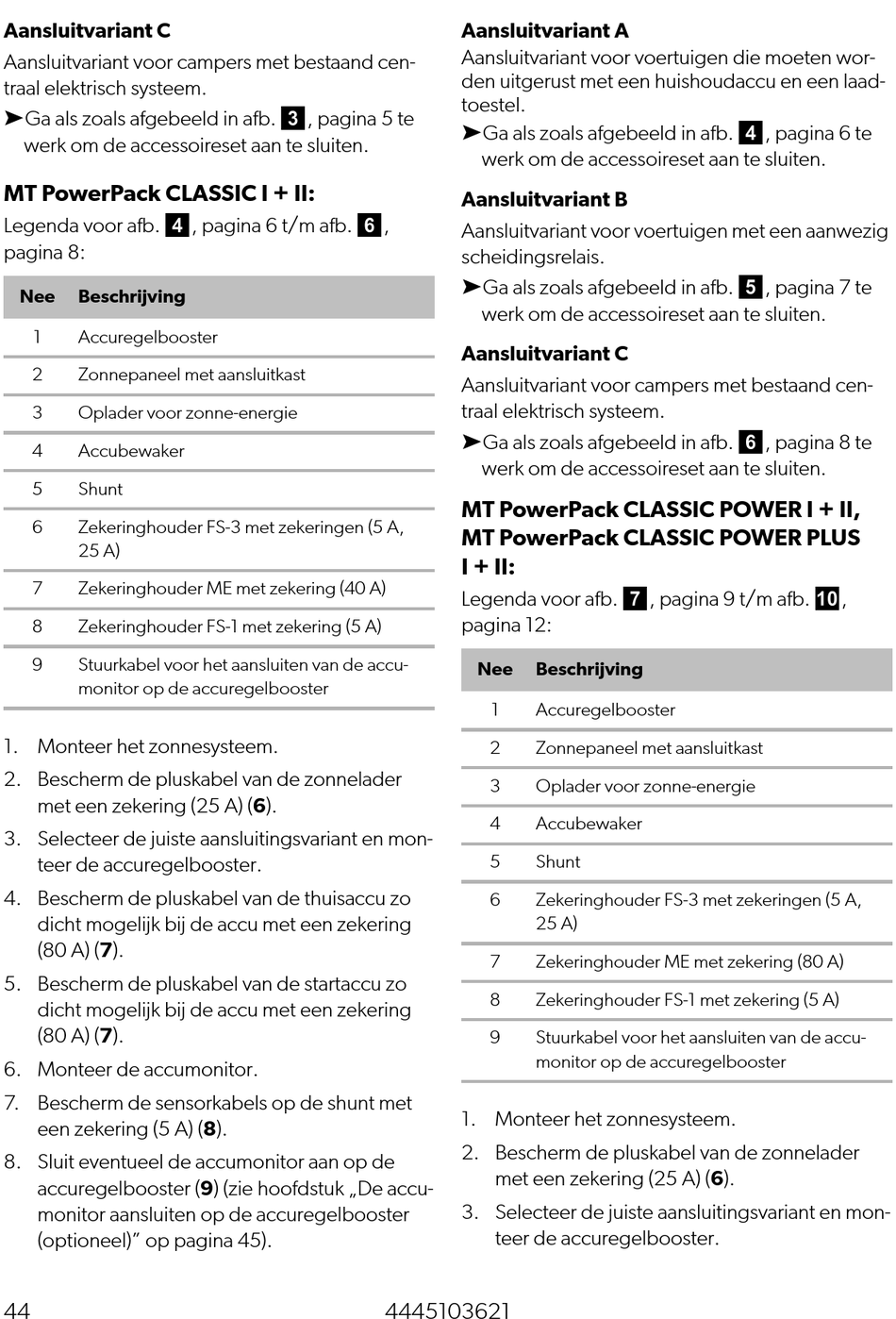

Aansluitvariant C
Aansluitvariant voor campers met bestaand cen-
traal elektrisch systeem.
➤Ga als zoals afgebeeld in afb. 3, pagina 5 te
werk om de accessoireset aan te sluiten.
MT PowerPack CLASSIC I + II:
Legenda voor afb. 4, pagina 6 t/m afb. 6,
pagina 8:
Nee Beschrijving
1 Accuregelbooster
2 Zonnepaneel met aansluitkast
3 Oplader voor zonne-energie
4 Accubewaker
5 Shunt
6 Zekeringhouder FS-3 met zekeringen (5 A,
25 A)
7 Zekeringhouder ME met zekering (40 A)
8 Zekeringhouder FS-1 met zekering (5 A)
9 Stuurkabel voor het aansluiten van de accu-
monitor op de accuregelbooster
1. Monteer het zonnesysteem.
2. Bescherm de pluskabel van de zonnelader
met een zekering (25 A) (6).
3. Selecteer de juiste aansluitingsvariant en mon-
teer de accuregelbooster.
4. Bescherm de pluskabel van de thuisaccu zo
dicht mogelijk bij de accu met een zekering
(80 A) (7).
5. Bescherm de pluskabel van de startaccu zo
dicht mogelijk bij de accu met een zekering
(80 A) (7).
6. Monteer de accumonitor.
7. Bescherm de sensorkabels op de shunt met
een zekering (5 A) (8).
8. Sluit eventueel de accumonitor aan op de
accuregelbooster (9) (zie hoofdstuk „De accu-
monitor aansluiten op de accuregelbooster
(optioneel)" op pagina 45).
44
Aansluitvariant A
Aansluitvariant voor voertuigen die moeten wor-
den uitgerust met een huishoudaccu en een laad-
toestel.
➤Ga als zoals afgebeeld in afb. 4, pagina 6 te
werk om de accessoireset aan te sluiten.
Aansluitvariant B
Aansluitvariant voor voertuigen met een aanwezig
scheidingsrelais.
➤Ga als zoals afgebeeld in afb. 5, pagina 7 te
werk om de accessoireset aan te sluiten.
Aansluitvariant C
Aansluitvariant voor campers met bestaand cen-
traal elektrisch systeem.
➤Ga als zoals afgebeeld in afb. 6, pagina 8 te
werk om de accessoireset aan te sluiten.
MT PowerPack CLASSIC POWER I + II,
MT PowerPack CLASSIC POWER PLUS
I + II:
Legenda voor afb. 7, pagina 9 t/m afb. 0,
pagina 12:
Nee Beschrijving
1 Accuregelbooster
2 Zonnepaneel met aansluitkast
3 Oplader voor zonne-energie
4 Accubewaker
5 Shunt
6 Zekeringhouder FS-3 met zekeringen (5 A,
25 A)
7 Zekeringhouder ME met zekering (80 A)
8 Zekeringhouder FS-1 met zekering (5 A)
9 Stuurkabel voor het aansluiten van de accu-
monitor op de accuregelbooster
1. Monteer het zonnesysteem.
2. Bescherm de pluskabel van de zonnelader
met een zekering (25 A) (6).
3. Selecteer de juiste aansluitingsvariant en mon-
teer de accuregelbooster.
