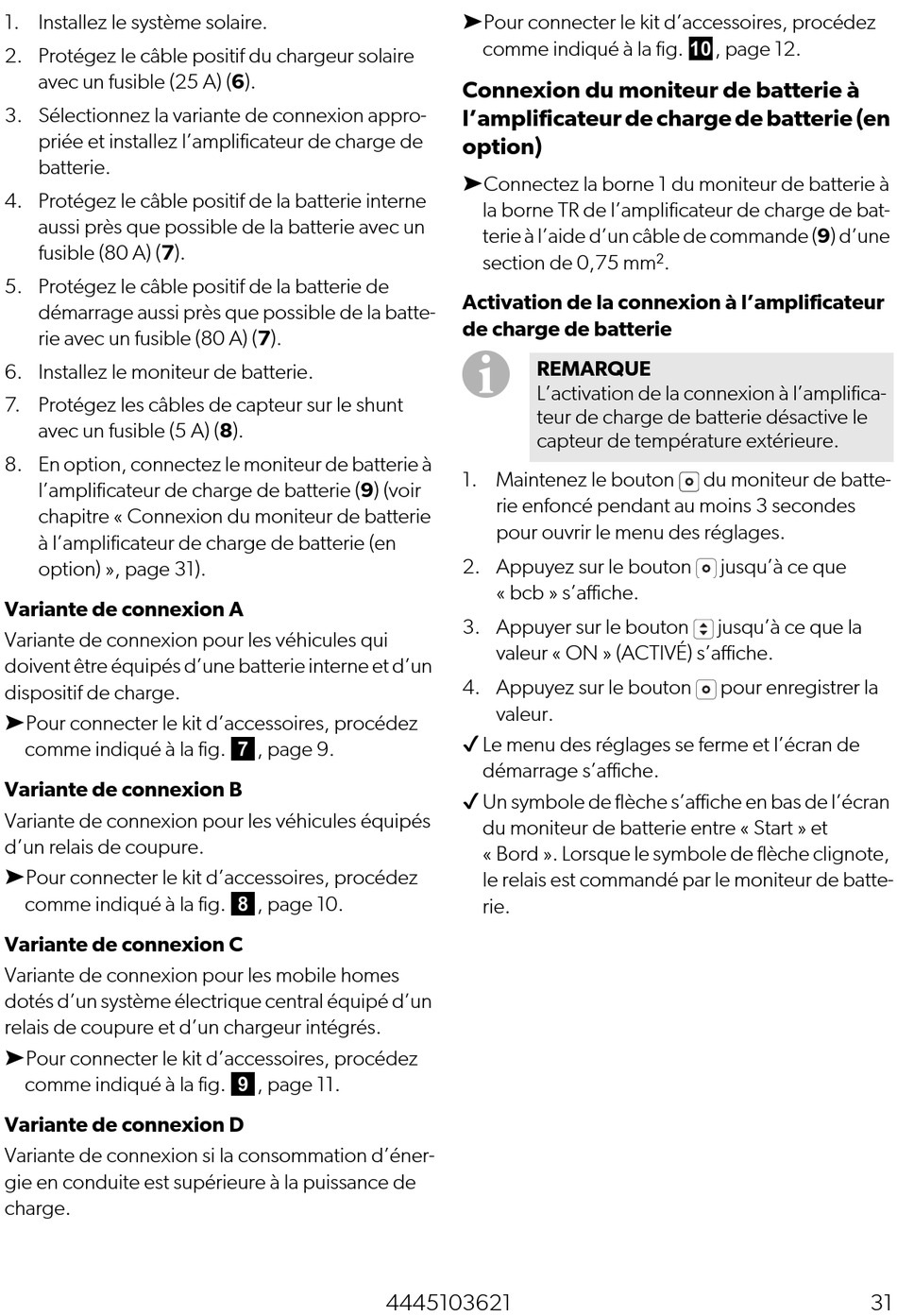

1. Installez le système solaire.
2. Protégez le câble positif du chargeur solaire
avec un fusible (25 A) (6).
3. Sélectionnez la variante de connexion appro-
priée et installez l'amplificateur de charge de
batterie.
4. Protégez le câble positif de la batterie interne
aussi près que possible de la batterie avec un
fusible (80 A) (7).
5. Protégez le câble positif de la batterie de
démarrage aussi près que possible de la batte-
rie avec un fusible (80 A) (7).
6. Installez le moniteur de batterie.
7. Protégez les câbles de capteur sur le shunt
avec un fusible (5 A) (8).
8. En option, connectez le moniteur de batterie à
l'amplificateur de charge de batterie (9) (voir
chapitre « Connexion du moniteur de batterie
à l'amplificateur de charge de batterie (en
option) », page 31).
Variante de connexion A
Variante de connexion pour les véhicules qui
doivent être équipés d'une batterie interne et d'un
dispositif de charge.
➤Pour connecter le kit d'accessoires, procédez
comme indiqué à la fig. 7, page 9.
Variante de connexion B
Variante de connexion pour les véhicules équipés
d'un relais de coupure.
➤Pour connecter le kit d'accessoires, procédez
comme indiqué à la fig. 8, page 10.
Variante de connexion C
Variante de connexion pour les mobile homes
dotés d'un système électrique central équipé d'un
relais de coupure et d'un chargeur intégrés.
➤Pour connecter le kit d'accessoires, procédez
comme indiqué à la fig. 9, page 11.
Variante de connexion D
Variante de connexion si la consommation d'éner-
gie en conduite est supérieure à la puissance de
charge.
➤Pour connecter le kit d'accessoires, procédez
comme indiqué à la fig. 0, page 12.
Connexion du moniteur de batterie à
l'amplificateur de charge de batterie (en
option)
➤Connectez la borne 1 du moniteur de batterie à
la borne TR de l'amplificateur de charge de bat-
terie à l'aide d'un câble de commande (9) d'une
section de 0,75 mm².
Activation de la connexion à l'amplificateur
de charge de batterie
REMARQUE
L'activation de la connexion à l'amplifica-
teur de charge de batterie désactive le
capteur de température extérieure.
1. Maintenez le bouton
rie enfoncé pendant au moins 3 secondes
pour ouvrir le menu des réglages.
2. Appuyez sur le bouton
« bcb » s'affiche.
3. Appuyer sur le bouton
valeur « ON » (ACTIVÉ) s'affiche.
4. Appuyez sur le bouton
valeur.
✔ Le menu des réglages se ferme et l'écran de
démarrage s'affiche.
✔ Un symbole de flèche s'affiche en bas de l'écran
du moniteur de batterie entre « Start » et
« Bord ». Lorsque le symbole de flèche clignote,
le relais est commandé par le moniteur de batte-
rie.
4445103621
du moniteur de batte-
jusqu'à ce que
jusqu'à ce que la
pour enregistrer la
31
