ANZEIGE

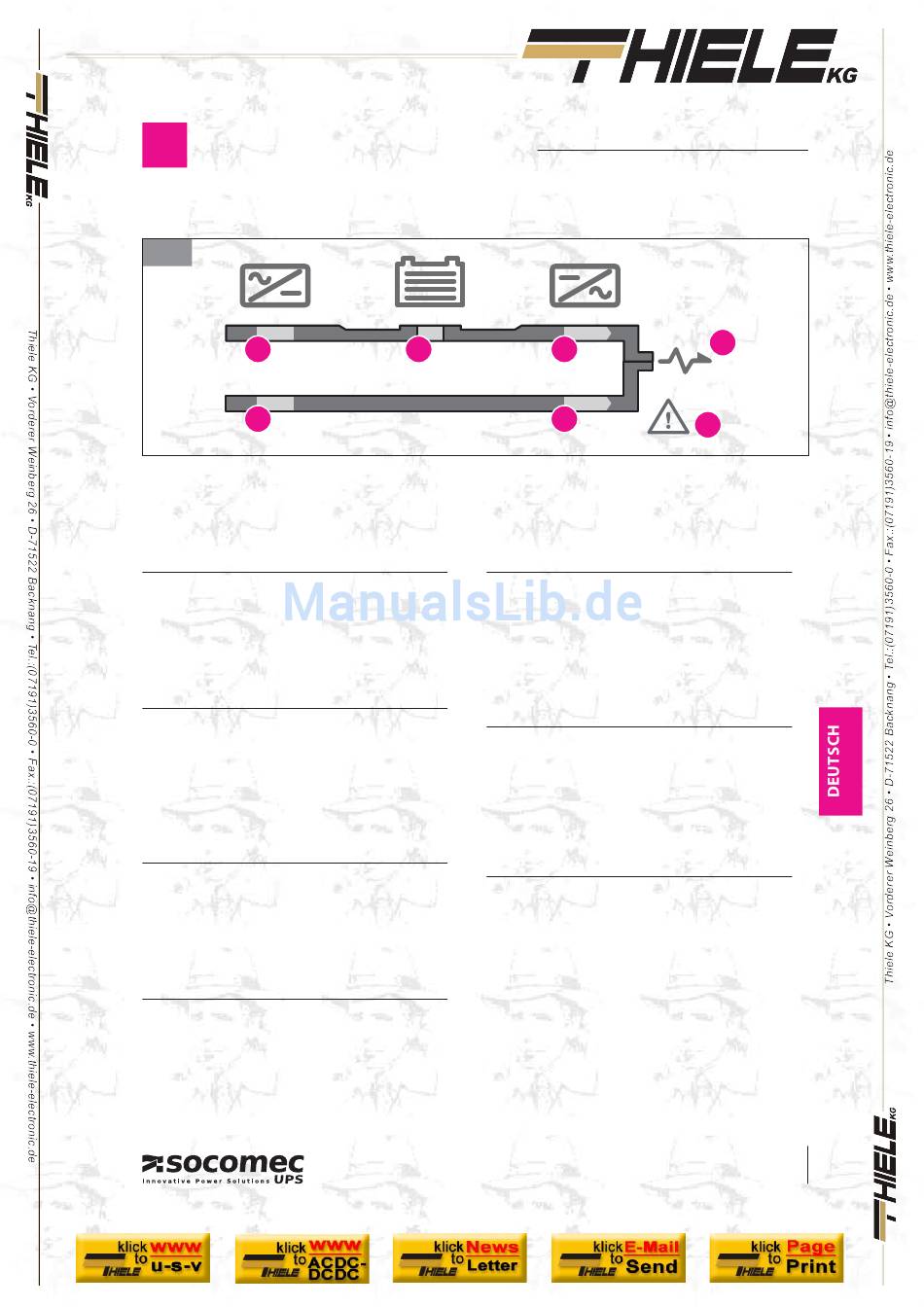

6.1.1 Bedeutung der LEDs.

6.1.1-1
LED L1 - GRÜN:
• Stetig an:
• Blinkend:
• Aus:
LED L2 - GELB:
• Stetig an:
• Blinkend:
• Aus:
LED L3 - GRÜN:
• Stetig an:
• Blinkend:
• Aus:
LED L4 - GRÜN:
• Stetig an:
• Blinkend:
• Aus:
Tel.:+49 (0)7191 3560-0 (Fax.:-19)
L1 L2
L4
Gleichrichter und Batterielader an
Gleichrichteralarm
Eingangsnetz nicht vorhanden
Batteriebetrieb - Batterietest
Batteriealarm
Batterieladen
Inverter an
Inverterdefekt oder -störung
Inverter aus oder Versorgung
über automatischen Bypass
Hilfseingangsnetz vorhanden und ok
Hilfseingangsnetz außer Toleranz
Hilfseingangsnetz nicht vorhanden
MASTERYS BC
L3
L5
LED L5 - GELB:
• Stetig an: Ausgang auf Bypass
• Blinkend: allg. Bypass-Alarm
• Aus: Versorgung über Inverter
LED L6 - GRÜN:
• Stetig an: Ausgang versorgt
• Blinkend: allg. Bypass-Alarm -
Inverterdefekt oder -störung
• Aus: Verbraucher nicht versorgt
LED L7 - ROT:
• Stetig an: Alarmcode Aktivierung -
Wartung
• Blinkend: allg. Alarm
• Aus: keine anstehenden Alarme
von 8 bis 12 kVA
L6
L7
