3
AUSPACKEN UND INSTALLIEREN

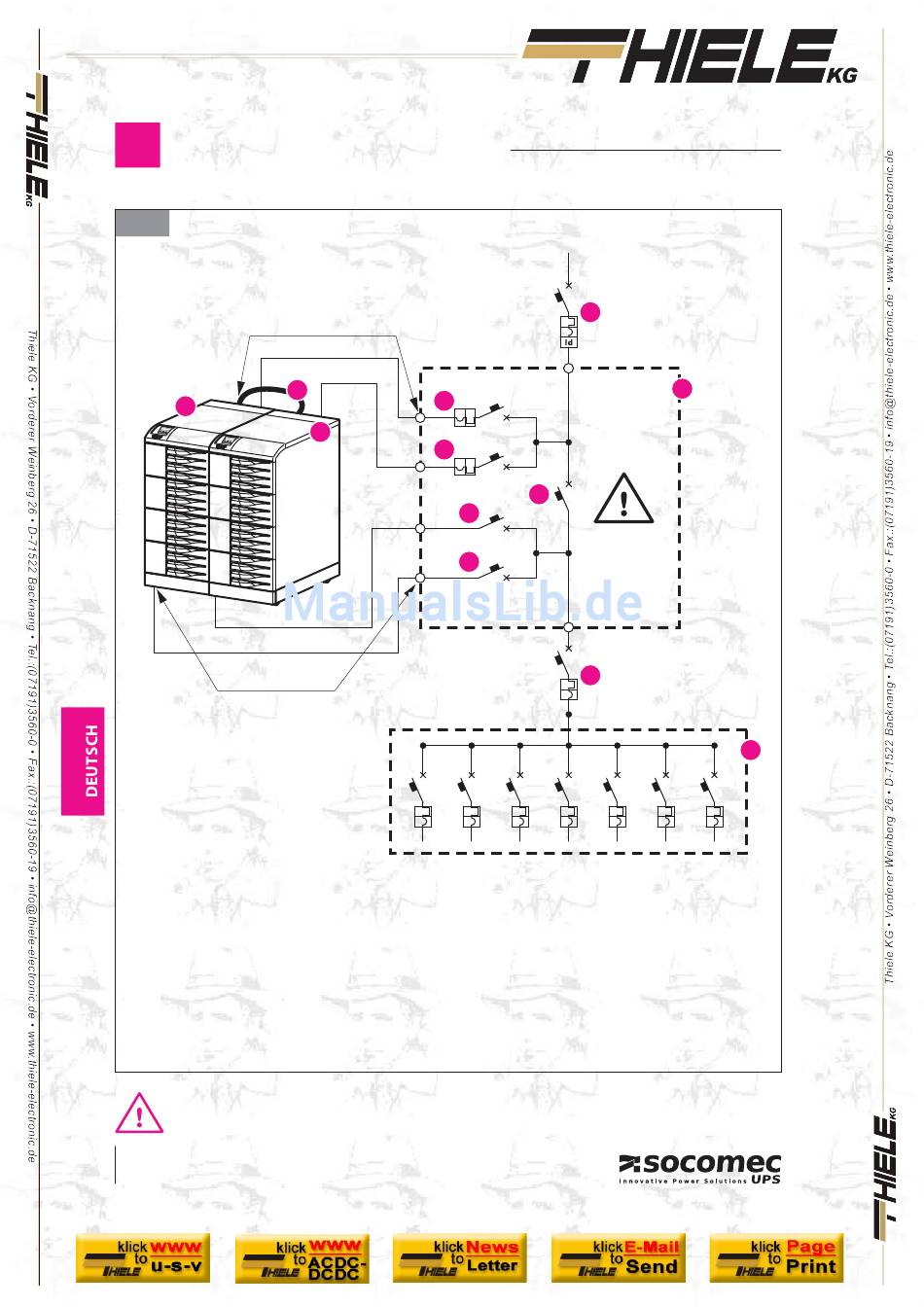

3.9.4-1 EMPFOHLENE KONFIGURATION EINER PARALLELANLAGE.
I
A FI-Schutzschalter
B Parallelbus-Kabel
C Absicherung der einzelnen USV (bei separatem Hilfsnetz getrennte Absicherung vorsehen)
D Externer Bypass
E USV-Ausgangsschalter.
F Systemausgangs-Schalter
G Verteilung
H Paralleltafel (optional)* *
I USV.
* Die optional gelieferte Paralleltafel H hat geeignete Filter zum Optimieren des Parallelbetriebs der USVs.
Vor Betätigen des Schalters D die Prozedur durchführen, die im Abschnitt "Umschalten auf ma-
nuellen Bypass" 7.1.4.
18
Tel.:+49 (0)7191 3560-0 (Fax.:-19)
25 m max
B
I
15 m max
MASTERYS BC
A
C
C
D
E
E
F
von 8 bis 12 kVA
H
G
