6.1 BASISANZEIGE.

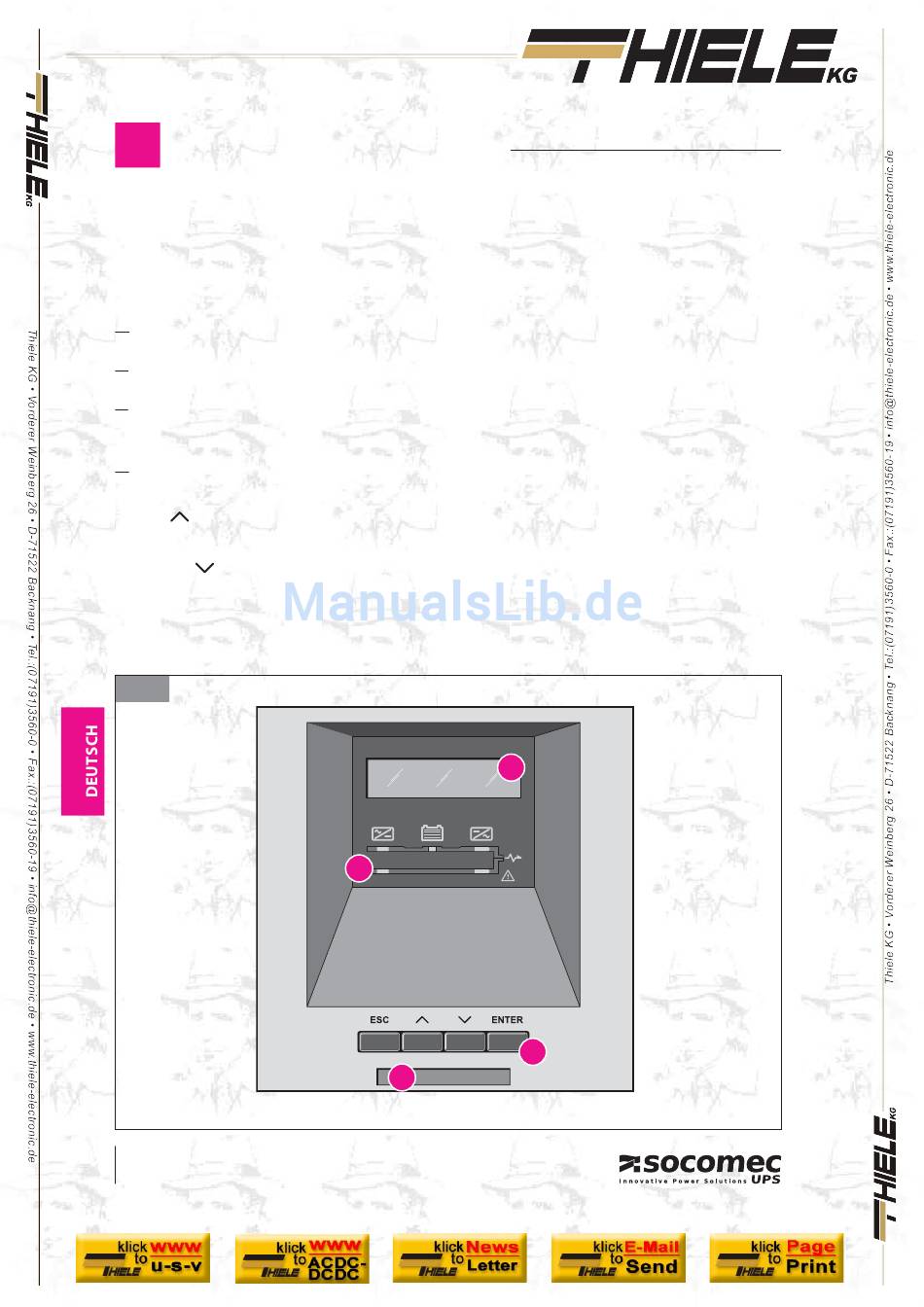

Die LCD Anzeige (Abb. 6.1-1) oben an der USV liefert Informationen über den Betriebszustand, die elektrischen
Messungen sowie Zugang zu den Befehlen und den Konfigurationsparametern.
Die Informationen sind in vier Gruppen unterteilt:
A. LEDs, die die Funktionsblöcke und den Energiefluss darstellen;
B. Mehrfarbige Leuchtbalken zur Darstellung der Verbraucherversorgung;
C. Alphanumerische Informationen, die in einer Menüstruktur die auftretenden Alarme, Messungen, Befehle
und Parameter detaillieren.
D. Bedeutung der Tasten:
· ESC: Verlassen des Menüs/Parameters/aktuellen Aktion;
· UP
: Durchlaufen des Menüs/ der möglichen Werte nach oben. Bei Ändern eines Parameters erhöht
sich dessen Wert bei jedem Drücken;
· DOWN
: Durchlaufen des Menüs/ der möglichen Werte nach unten. Bei Ändern eines Parameters er-
niedrigt sich dessen Wert bei jedem Drücken;
· ENTER: Zugang zum auf dem Display dargestellten Menü oder Bestätigung der vorgenommenen Wahl/
Änderung.
6.1-1
24
Tel.:+49 (0)7191 3560-0 (Fax.:-19)
A
B
MASTERYS BC
von 8 bis 12 kVA
C
D
