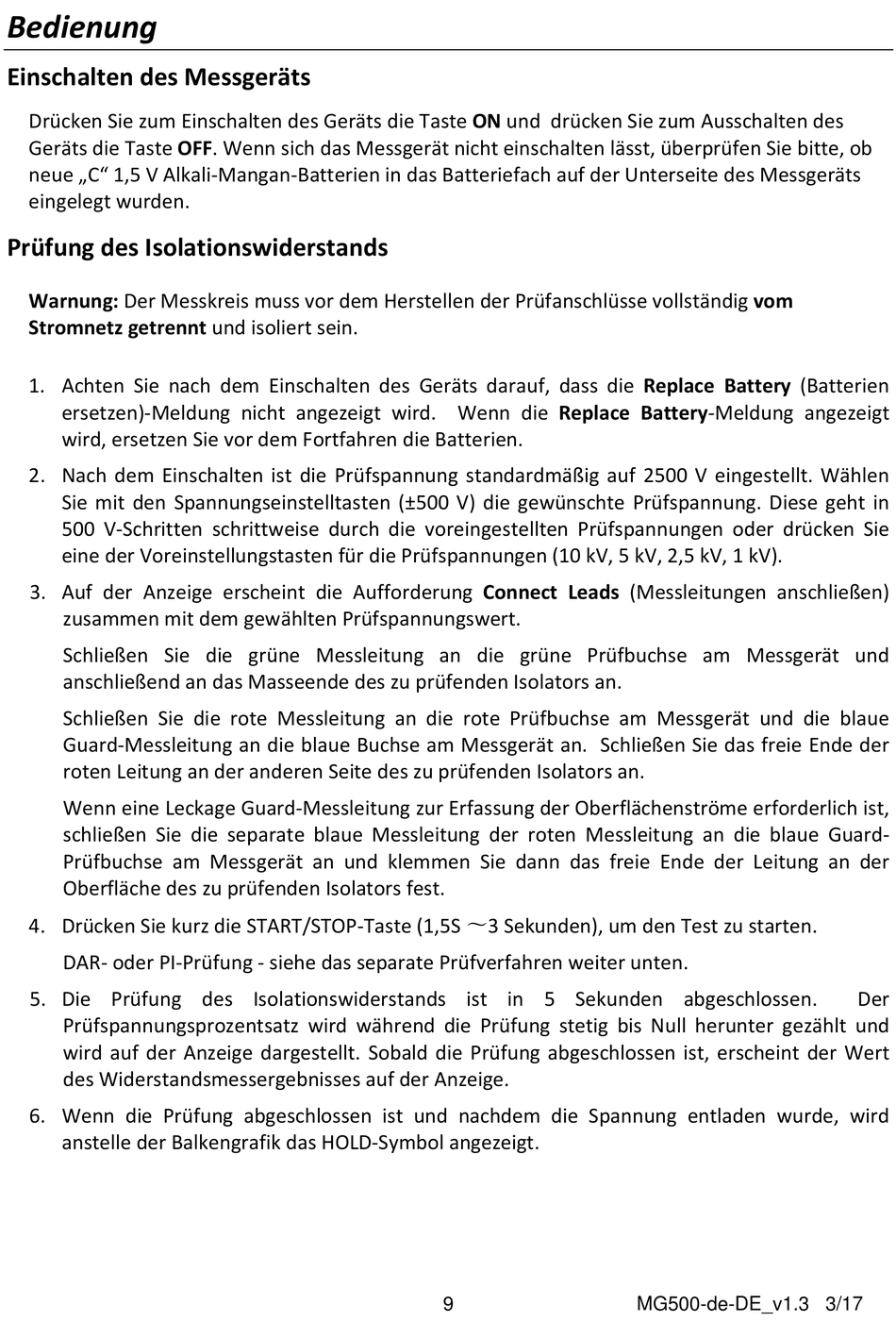

Bedienung
Einschalten des Messgeräts
Drücken Sie zum Einschalten des Geräts die Taste ON und drücken Sie zum Ausschalten des
Geräts die Taste OFF. Wenn sich das Messgerät nicht einschalten lässt, überprüfen Sie bitte, ob
neue „C" 1,5 V Alkali-Mangan-Batterien in das Batteriefach auf der Unterseite des Messgeräts
eingelegt wurden.
Prüfung des Isolationswiderstands
Warnung: Der Messkreis muss vor dem Herstellen der Prüfanschlüsse vollständig vom
Stromnetz getrennt und isoliert sein.
1. Achten Sie nach dem Einschalten des Geräts darauf, dass die Replace Battery (Batterien
ersetzen)-Meldung nicht angezeigt wird. Wenn die Replace Battery-Meldung angezeigt
wird, ersetzen Sie vor dem Fortfahren die Batterien.
2. Nach dem Einschalten ist die Prüfspannung standardmäßig auf 2500 V eingestellt. Wählen
Sie mit den Spannungseinstelltasten (±500 V) die gewünschte Prüfspannung. Diese geht in
500 V-Schritten schrittweise durch die voreingestellten Prüfspannungen oder drücken Sie
eine der Voreinstellungstasten für die Prüfspannungen (10 kV, 5 kV, 2,5 kV, 1 kV).
3. Auf der Anzeige erscheint die Aufforderung Connect Leads (Messleitungen anschließen)
zusammen mit dem gewählten Prüfspannungswert.
Schließen Sie die grüne Messleitung an die grüne Prüfbuchse am Messgerät und
anschließend an das Masseende des zu prüfenden Isolators an.
Schließen Sie die rote Messleitung an die rote Prüfbuchse am Messgerät und die blaue
Guard-Messleitung an die blaue Buchse am Messgerät an. Schließen Sie das freie Ende der
roten Leitung an der anderen Seite des zu prüfenden Isolators an.
Wenn eine Leckage Guard-Messleitung zur Erfassung der Oberflächenströme erforderlich ist,
schließen Sie die separate blaue Messleitung der roten Messleitung an die blaue Guard-
Prüfbuchse am Messgerät an und klemmen Sie dann das freie Ende der Leitung an der
Oberfläche des zu prüfenden Isolators fest.
4. Drücken Sie kurz die START/STOP-Taste (1,5S 〜3 Sekunden), um den Test zu starten.
DAR- oder PI-Prüfung - siehe das separate Prüfverfahren weiter unten.
5. Die Prüfung des Isolationswiderstands ist in 5 Sekunden abgeschlossen.
Prüfspannungsprozentsatz wird während die Prüfung stetig bis Null herunter gezählt und
wird auf der Anzeige dargestellt. Sobald die Prüfung abgeschlossen ist, erscheint der Wert
des Widerstandsmessergebnisses auf der Anzeige.
6. Wenn die Prüfung abgeschlossen ist und nachdem die Spannung entladen wurde, wird
anstelle der Balkengrafik das HOLD-Symbol angezeigt.
9
MG500-de-DE_v1.3 3/17
