Vorbereitung des Messgeräts
Warnung: Stellen Sie sicher, dass an dem Messkreis keine Komponenten angeschlossen sind, die
durch 10 k VDC beschädigt werden können. Zu solchen Geräten gehören
Leistungskompensationskondensatoren, mineralisolierte Niederspannungskabel, elektronische
Lichtdimmer und Vorschaltgeräte für Leuchtstofflampen.
Anschluss der Messleitungen an das Messgerät
o Schließen Sie die rote (Line) Messleitung an die rote Prüfbuchse am Messgerät an.
o Schließen Sie die blaue Messleitung (die an der roten Messleitung befestigt ist) an die blaue
Prüfbuchse am Messgerät an.
o Schließen Sie die grüne (Erdung) Messleitung an die grüne Prüfbuchse am Messgerät an.
Optionaler Leakage Guard (Schutz vor Leckströmen)
Schließen Sie die optionale blaue (Leckage Guard) Messleitung an die blaue Prüfbuchse an.
HINWEIS: Die blaue (Leckage Guard) Messleitung wird direkt oben an die blaue Guard-
Messleitung der roten Messleitung angeschlossen.
Anschluss der Messleitungen an den Messkreis
Warnung: Stellen Sie sicher, dass der Messkreis vom Stromnetz getrennt wurde.
o Schließen Sie die grüne (Erdung) Messleitung an das Erde- oder Masseende des zu
prüfenden Isolators an.
o Schließen Sie die rote (Line) Messleitung am anderen Ende des zu prüfenden Isolators an.

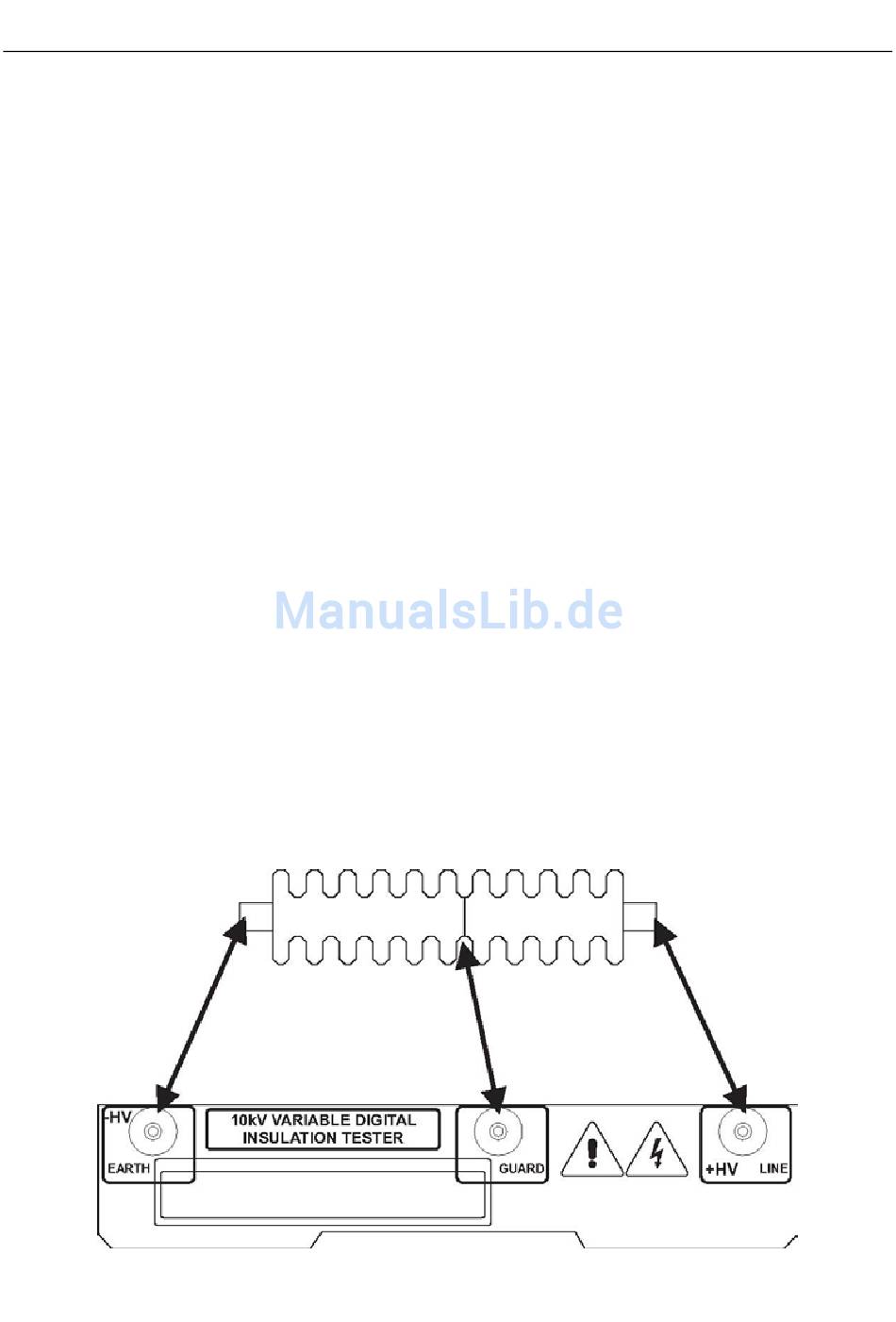

o Optionaler Leakage Guard: Schließen Sie die blaue (Guard) Messleitung an der
Ummantelung oder am Abdeckmaterial des Isolators an, wie in der Abbildung dargestellt.
Verwenden Sie einen Kupferdraht, der um die Mitte des Isolators gewickelt wurde.
8
MG500-de-DE_v1.3 3/17
