Gleichstrommotor prüfen
1.
Den Motor vom Netz trennen.
2.
Um die Kohlebürsten, Feldspulen und Anker zu prüfen, die ROTE Messleitung mit dem
geerdeten Motorgehäuse und die GRÜNE Messleitung mit einer Bürste am Kommutator
verbinden.
3.
Bei aufgezeigter Schwäche im Widerstandswert heben Sie die Kohlebürsten vom
Kommutator ab und prüfen die den Anker, die Feldspulen und die Kohlebürsten einzeln
nacheinander. Lassen Sie eine Messleitung mit dem geerdeten Motorgehäuse verbunden.
Dies gilt auch für Gleichstromgeneratoren.

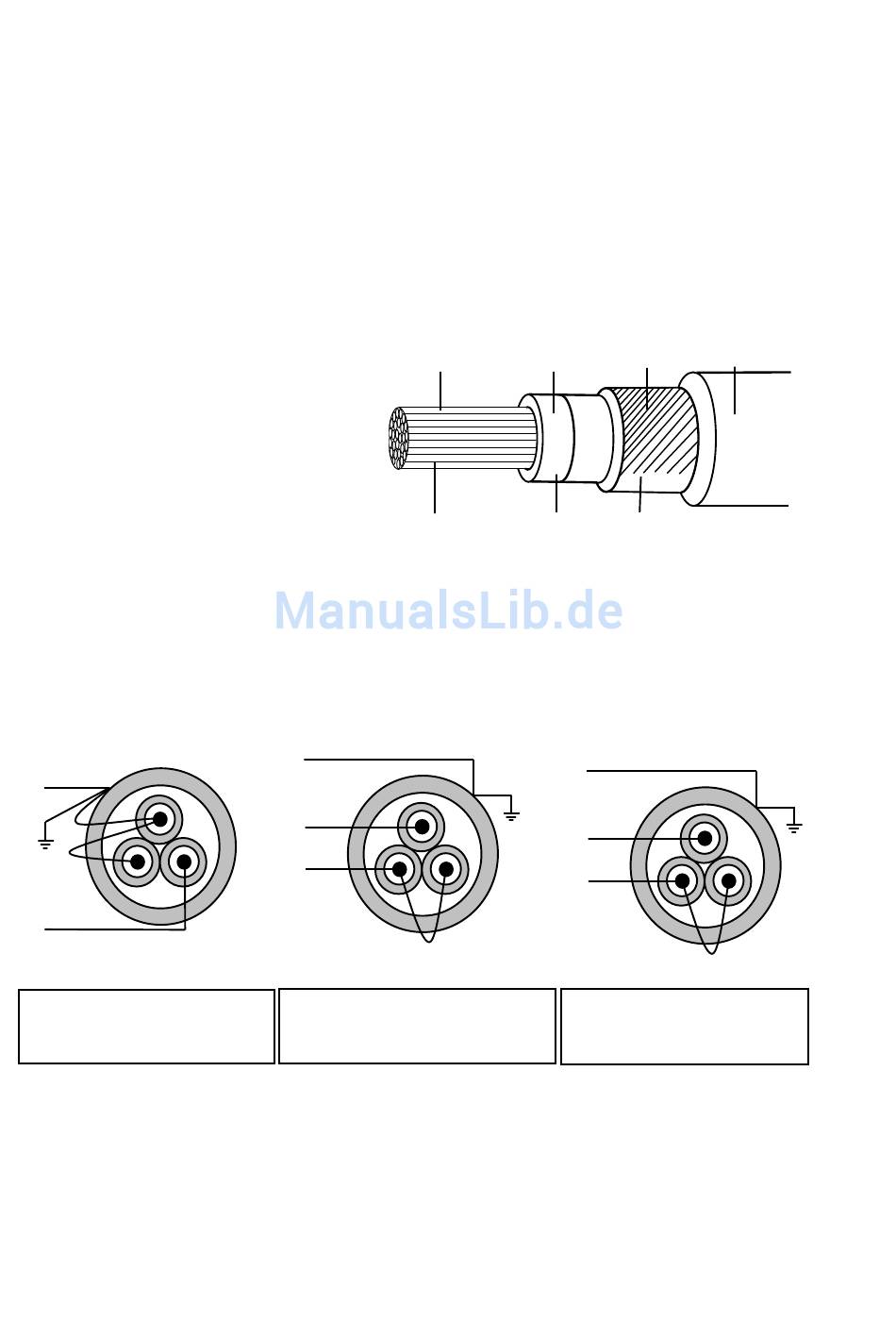

Einzelne Kabel prüfen
1.
Trennen Sie das zu prüfende
Kabel vollständig von allen
Anschlüssen.
2.
Verbinden Sie die
Messleitungen mit dem Kabel
wie rechts dargestellt.
Mehradrige Kabel prüfen
1.
Trennen Sie das zu prüfende Kabel vollständig von allen Anschlüssen.
2.
Für drei mögliche Prüfungen siehe Abbildungen unten.
ERDUNG
LINE
Prüfen eines Leiter
gegen alle Leiter
Kabelseele
Abdeckmaterial
ERDUNG
ERDUNG
LINE
GUARD
Prüfen eines Leiters
gegen Erdung
14
Isolation
Ummantelung
GUARD
LINE
GUARD
LINE
ERDUNG
Ein Leiter gegen alle
negativen Erdungen
MG500-de-DE_v1.3 3/17
