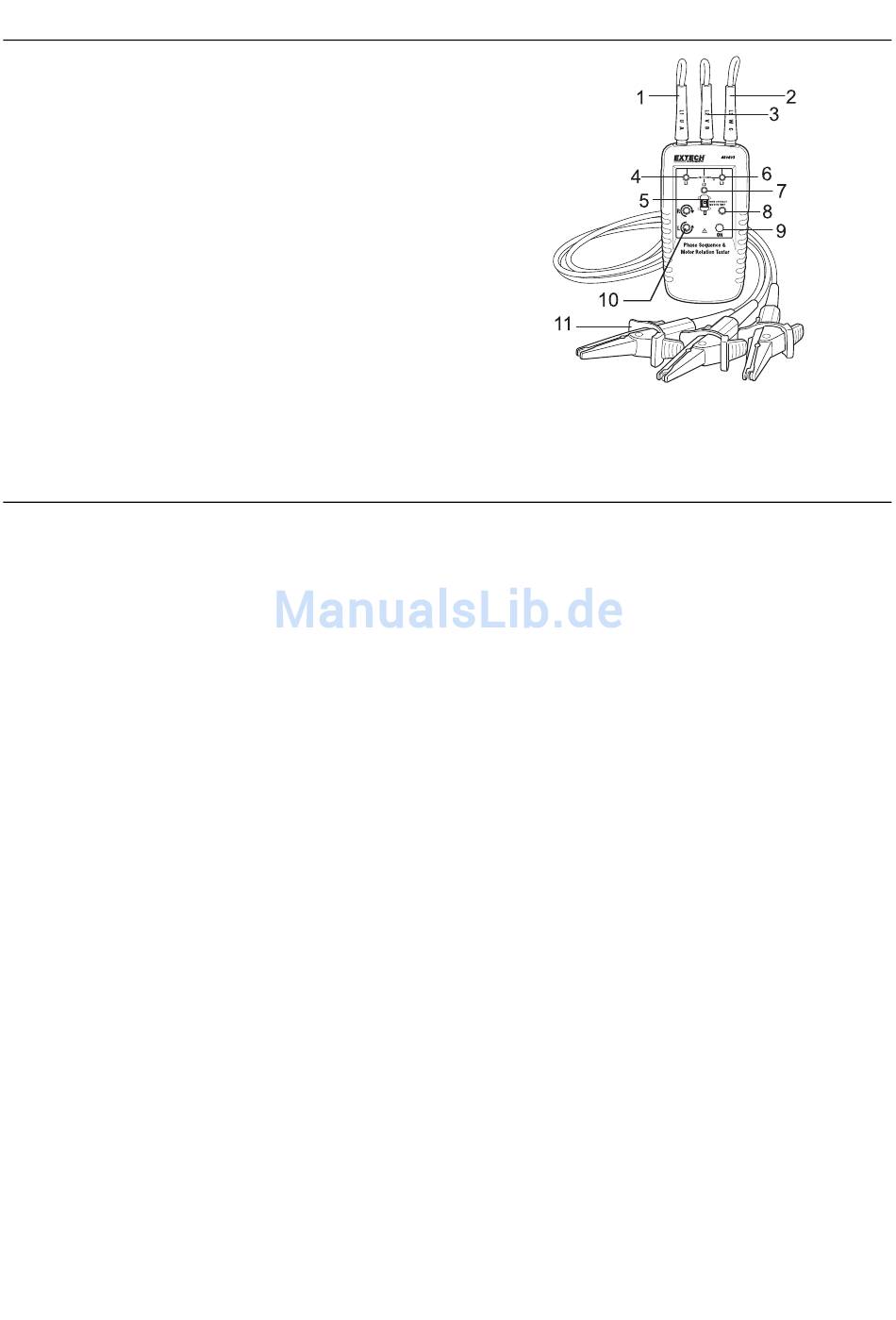

Beschreibung des Messgerätes
1.
Messfühlereingang L1
2.
Messfühlereingang L3
3.
Messfühlereingang L2
4.
Status-LED L1
5.
Orientierungssymbol für kontaktfreie Messungen
6.
Status-LED L3
7.
Status-LED L2
8.
Status-LED Power ON
9.
Taste ON
10. Status-LEDs Links/Rechts Im Uhrzeigersinn/Gegen
den Uhrzeigersinn
11. Krokodilklemmen der Messfühler
Bedienung
Bestimmen der Phasen-Rotationsrichtung
1. Verbinden Sie die mitgelieferten farbcodierten Messfühler mit den Messfühlereingangsbuchsen
oben am Messgerät.
2. Verbinden Sie die Messfühler mit den drei Hauptphasen des zu prüfenden Systems.
3. Drücken und halten Sie die Taste ON, um das Messgerät einzuschalten.
4. Die Indikatoren L1, L2 und L3 leuchten für jeweils jede verbundene Phase.
5. Die Pfeile im oder gegen den Uhrzeigersinn mit den Symbolen ‚L' und ‚R' für links und rechts
zeigen die Phasenrotationsrichtung (Phasenverschiebung) des angeschlossenen Netzes an.
6. Um den Status einer Prüfung anhand des Zustandes der LEDs auf der Vorderseite des
Messgerätes zu verstehen, beachten Sie die auf dem Messgerät aufgedruckte Tabelle.
Hinweis: Die rotierenden Indikator-LEDs leuchten auch dann, wenn einer der Messfühler mit einem
Neutral- oder Masseleiter anstelle einer der Netzphasen verbunden ist.
Überprüfen der Motordrehrichtung (Kontaktmethode)
1. Verbinden Sie die mitgelieferten farbcodierten Messfühler mit den Messfühlereingangsbuchsen
oben am Messgerät.
2. Verbinden Sie die Messfühler (Krokodilklemmen) mit den drei Motoranschlüssen (L1 mit U, L2
mit V und L3 mit W).
3. Drücken und halten Sie die Taste ON. Der grüne Indikator ON zeigt an, dass das Messgerät
zur Prüfung bereit ist.
4. Drehen Sie die Welle des Motors kontinuierlich im Uhrzeigersinn drehen.
Hinweis: Sie müssen die Welle drehen mit genügend Geschwindigkeit, um eine Spannung
erzeugen, die erkannt werden können.
5. Die Pfeile im oder gegen den Uhrzeigersinn mit den Symbolen ‚L' und ‚R' für links und rechts
zeigen die Orientierung des Motors an.
