emPower Line Grafik Panel
4.3.1.1
Steckerbelegung

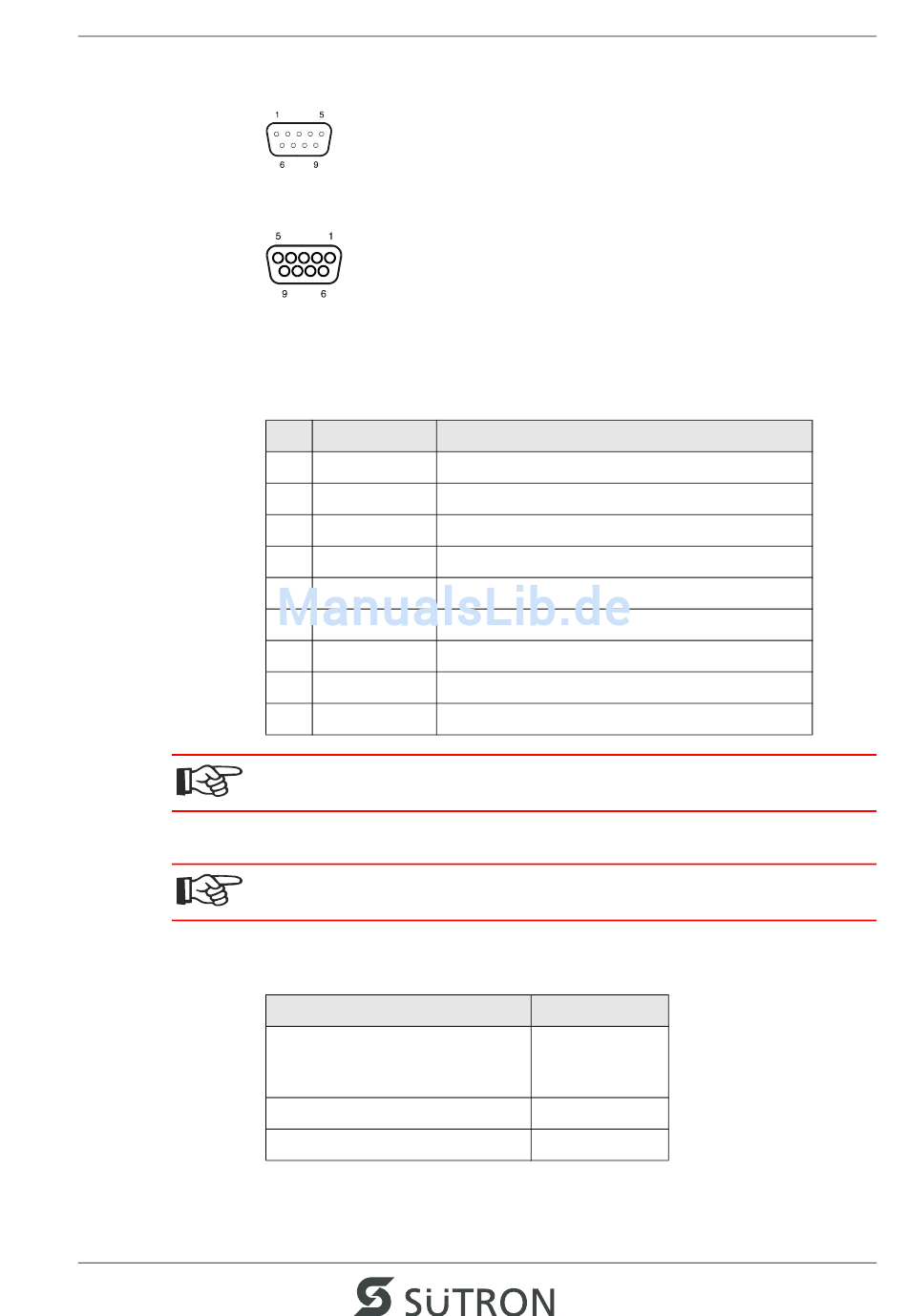

Bild 4-8 9-polige D-SUB-Stiftleiste
Bild 4-9 9-polige D-SUB-Buchsenleiste
Steckverbinder im Terminal: 9-polige D-SUB-Stift- und Buchsenleiste.
Tabelle 4-8 Steckerbelegung CAN
Pin
Bezeichnung
1
nc
2
CAN_L
3
CAN_GND
4
nc
5
nc
6
CAN_GND
7
CAN_H
8
nc
9
nc
Die D-SUB-Steckverbindungen müssen ausreichend geschirmt werden. Siehe Kapi-
tel „Schirmung von D-SUB-Steckverbindungen" auf Seite 4-23.
4.3.1.2
Kabel
Sie müssen ein abgeschirmtes Kabel mit paarverseilten Adern (Kabeltyp LiYCY-TP)
verwenden, das der ISO 11898 entspricht.
Das Kabel muss folgende Eigenschaften aufweisen:
Tabelle 4-9 Eigenschaften Kabel CAN
Parameter
Impedanz
Spezifischer Widerstand
Spezifische Leitungsverzögerung
Funktion
Nicht verbunden
CAN_L Busleitung (Dominant LOW)
CAN Ground
Nicht verbunden
Nicht verbunden
CAN Ground
CAN_H Busleitung (Dominant HIGH)
Nicht verbunden
Nicht verbunden
Wert
Min.: 108 Ohm
Nom.: 120 Ohm
Max.: 132 Ohm
70 mOhm/m
5 ns/m
Geräteschnittstellen
4-11
