Geräteschnittstellen
4-2
4.1
Standard-Schnittstellen

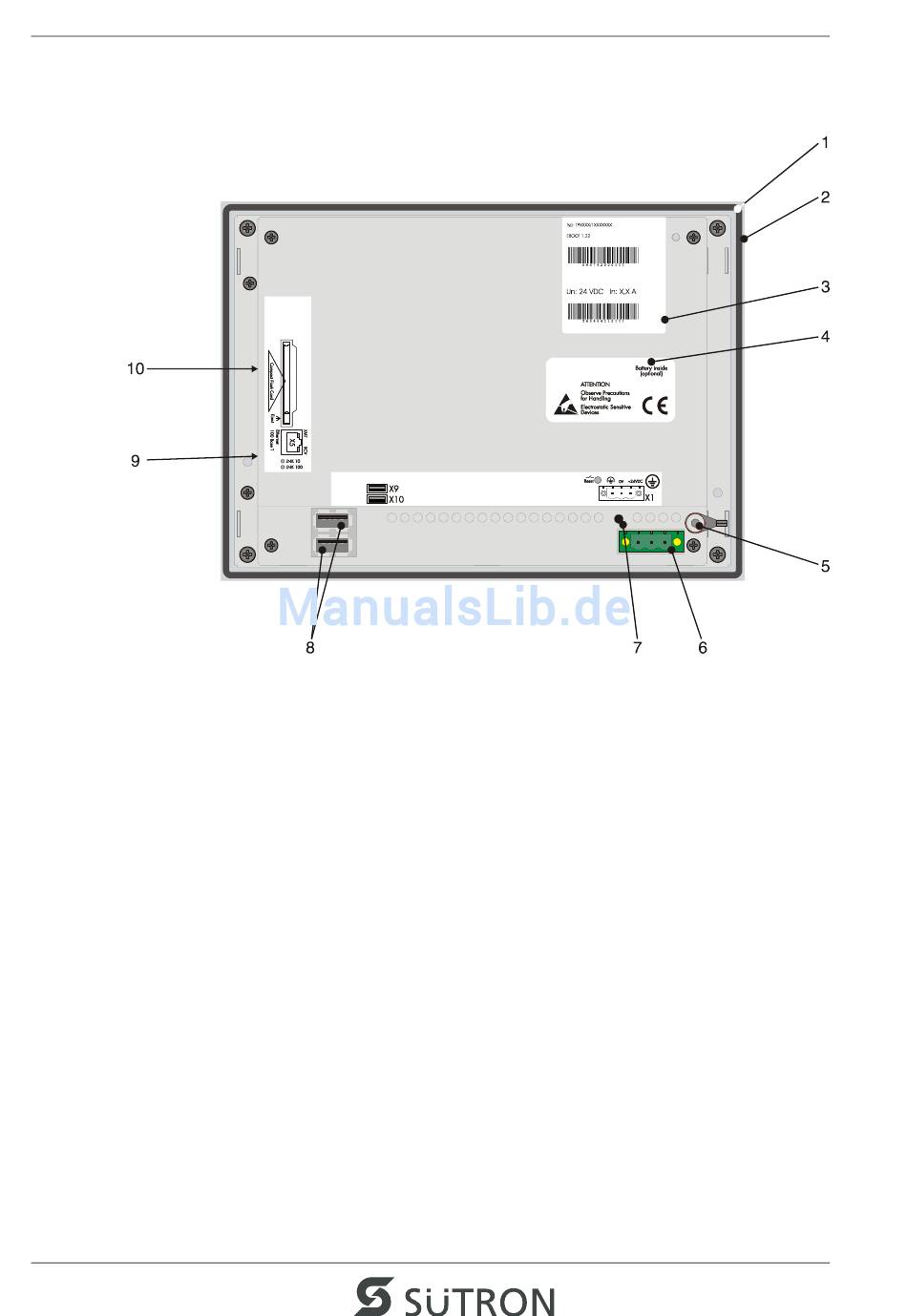

Bild 4-1 Rückansicht TP057T-10/1101xx
1
Dichtung
2
Frontplatte
3
Typenschild
4
Hinweis Batterie
5
Gewindebolzen für Schutzerdung
6
Stecker X1 (Versorgungsspannung)
7
Taster Reset
8
Buchsen X9, X10 (USB Host - Typ A)
9
Buchse X5 (Ethernet) auf der Seite des Bediengeräts
10 Compact Flash Einschub auf der Seite des Bediengeräts
emPower Line Grafik Panel
