Geräteschnittstellen
4-6
4.2
Serielle Schnittstellen
Die Schnittstelle X6 kombiniert mehrere Schnittstellenstandards in einem Steckver-
binder. Es kann - protokollspezifisch - nur jeweils einer der drei Schnittstellenstan-
dards genutzt werden.

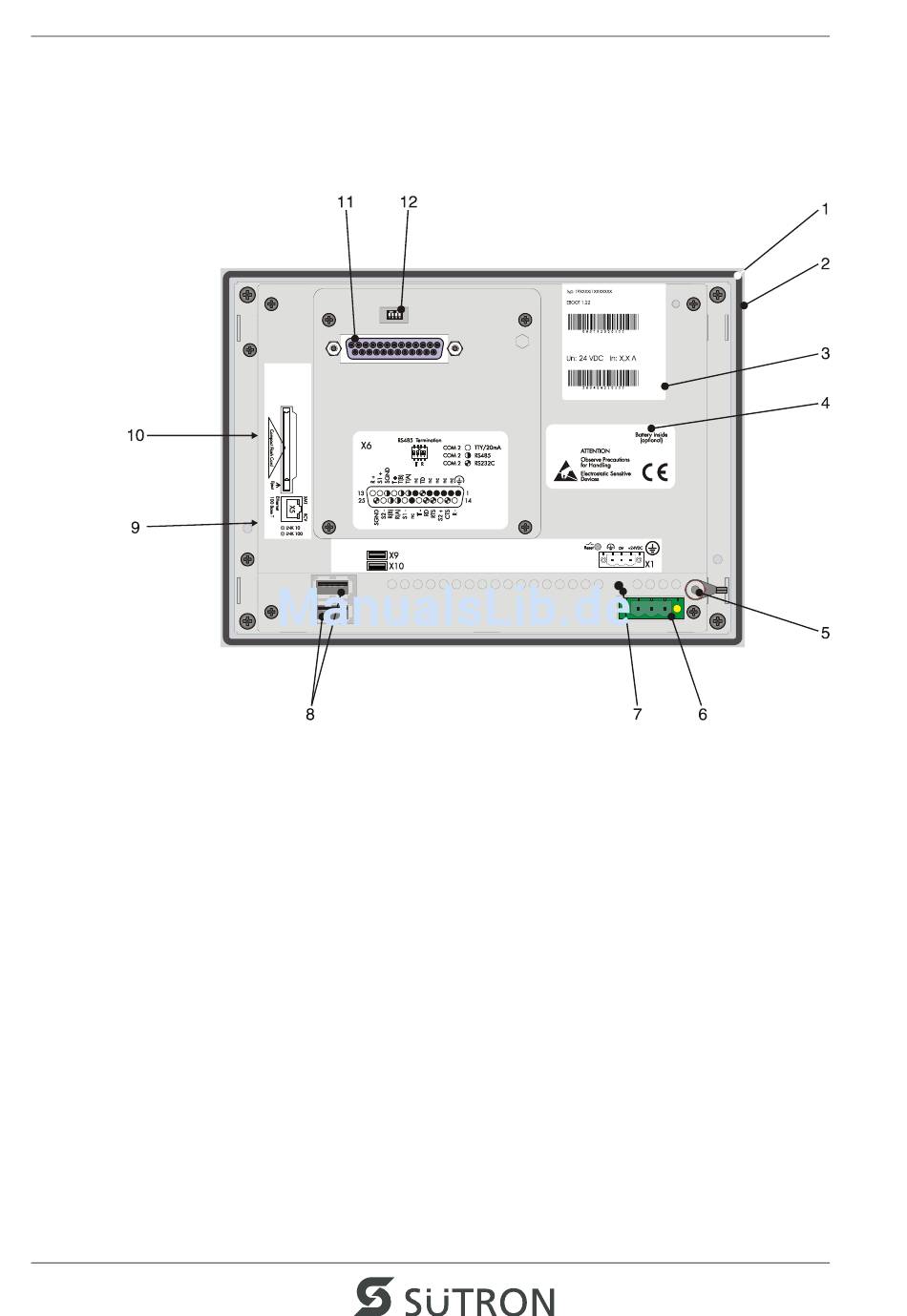

Bild 4-3 Rückansicht TP057T-10/1103xx
1
Dichtung
2
Frontplatte
3
Typenschild
4
Hinweis Batterie
5
Gewindebolzen für Schutzerdung
6
Stecker X1 (Versorgungsspannung)
7
Taster Reset
8
Buchsen X9, X10 (USB Host - Typ A)
9
Buchse X5 (Ethernet) auf der Seite des Bediengeräts
10 Compact Flash Einschub auf der Seite des Bediengeräts
11 Buchse X6 (TTY/RS485/RS232)
12 Terminationsschalter (RS485)
