emPower Line Grafik Panel
4.2.1
RS422 / RS485 (X6)
Die Nutzung dieser Schnittstelle ist für Anwendungen in maritimen Bereichen nicht
zertifiziert!
Die Schnittstelle ist für Punkt-zu-Punkt- und Mehrpunktverbindungen geeignet.
Die zueinander gehörenden Leitungen werden mit „A" und „B" gekennzeichnet. In ei-
nigen Beschreibungen werden die Pins auch mit „+" und „-" gekennzeichnet, dabei
entspricht A = + und B = -.
Signal logisch 1
Signal logisch 0
4.2.1.1
Steckerbelegung

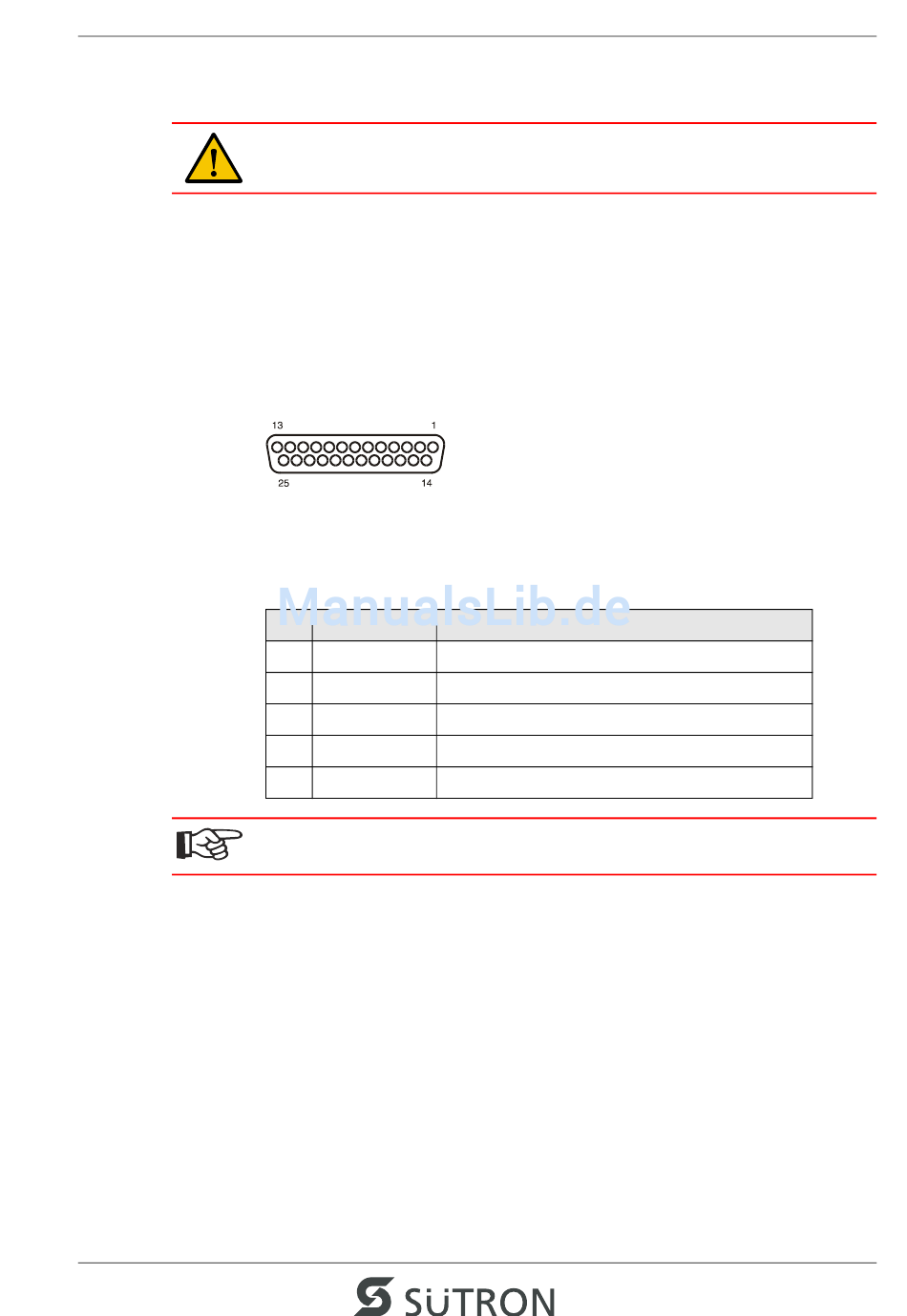

Bild 4-4 25-polige D-SUB-Buchsenleiste
Steckverbinder im Terminal: 25-polige D-SUB-Buchsenleiste.
Tabelle 4-4 Steckerbelegung RS422/RS485
Pin
Bezeichnung
8
T(A)
9
T(B)
11
SGND
22
R(A)
23
R(B)
Die D-SUB-Steckverbindungen müssen ausreichend geschirmt werden. Siehe Kapi-
tel „Schirmung von D-SUB-Steckverbindungen" auf Seite 4-23.
U
- U
<= -0,3 V d.h. (U
A
B
U
- U
>= +0,3 V d.h. (U
A
B
Funktion
Sendedaten (+)
Sendedaten (-)
Signal Ground
Empfangsdaten (+)
Empfangsdaten (-)
Geräteschnittstellen
< U
)
A
B
> U
)
A
B
4-7
