emPower Line Grafik Panel
4.3.4
PROFIBUS-DP Slave (X6)
Die Nutzung dieser Schnittstelle ist für Anwendungen in maritimen Bereichen nicht
zertifiziert!

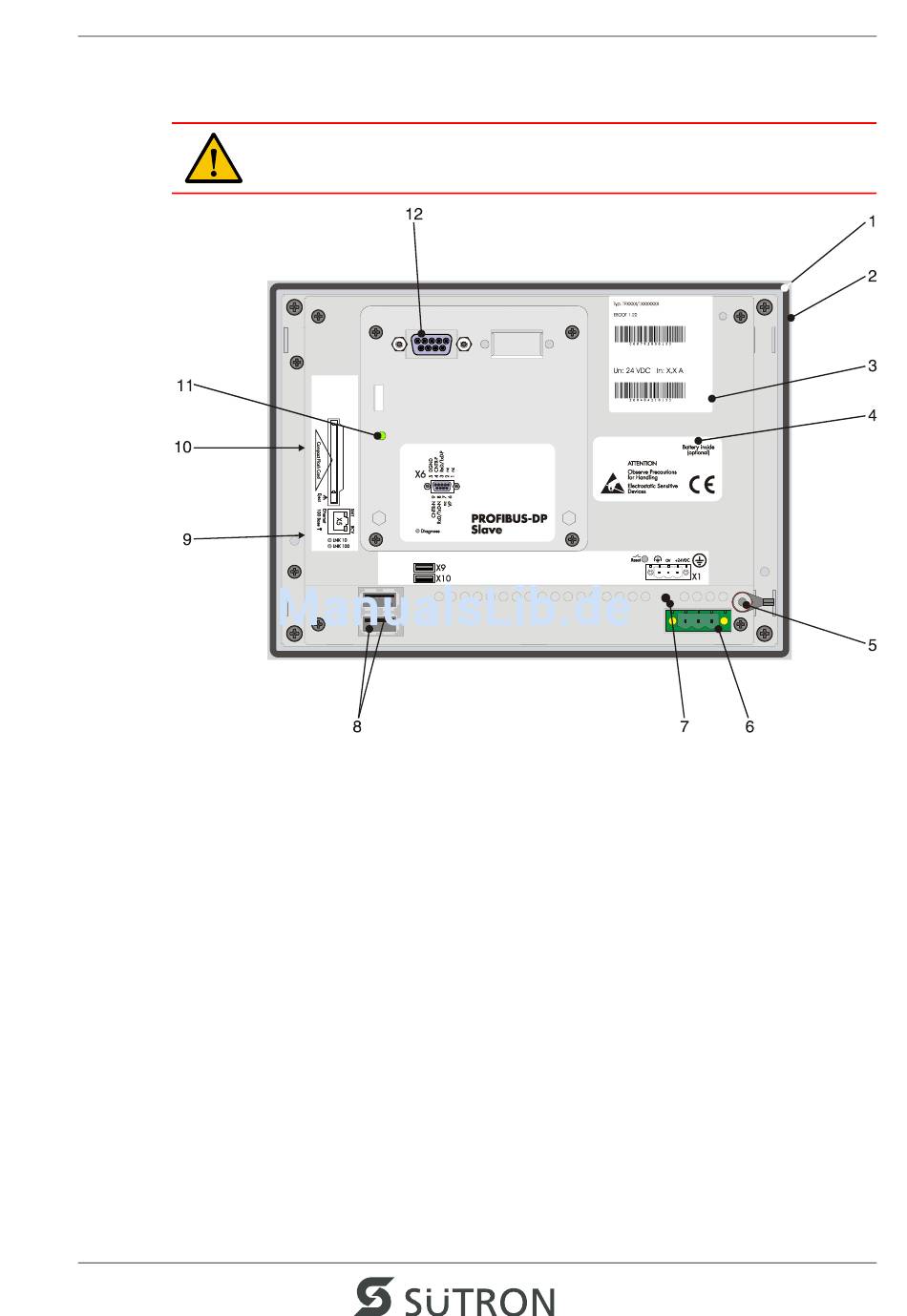

Bild 4-15 TP057T-10/1113xx
1
Dichtung
2
Frontplatte
3
Typenschild
4
Hinweis Batterie
5
Gewindebolzen für Schutzerdung
6
Stecker X1 (Versorgungsspannung)
7
Taster Reset
8
Buchsen X9, X10 (USB Host - Typ A)
9
Buchse X5 (Ethernet) auf der Seite des Bediengeräts
10 Compact Flash Einschub auf der Seite des Bediengeräts
11 Diagnose LED
12 Buchse X6 (PROFIBUS-DP)
Geräteschnittstellen
4-19
