Vagner Pool VArio DIN module Benutzerhandbuch Seite 63

9. Nadogradnja i ostala dodatna oprema za spajanje uređaja za doziranje /
solinatora
10.

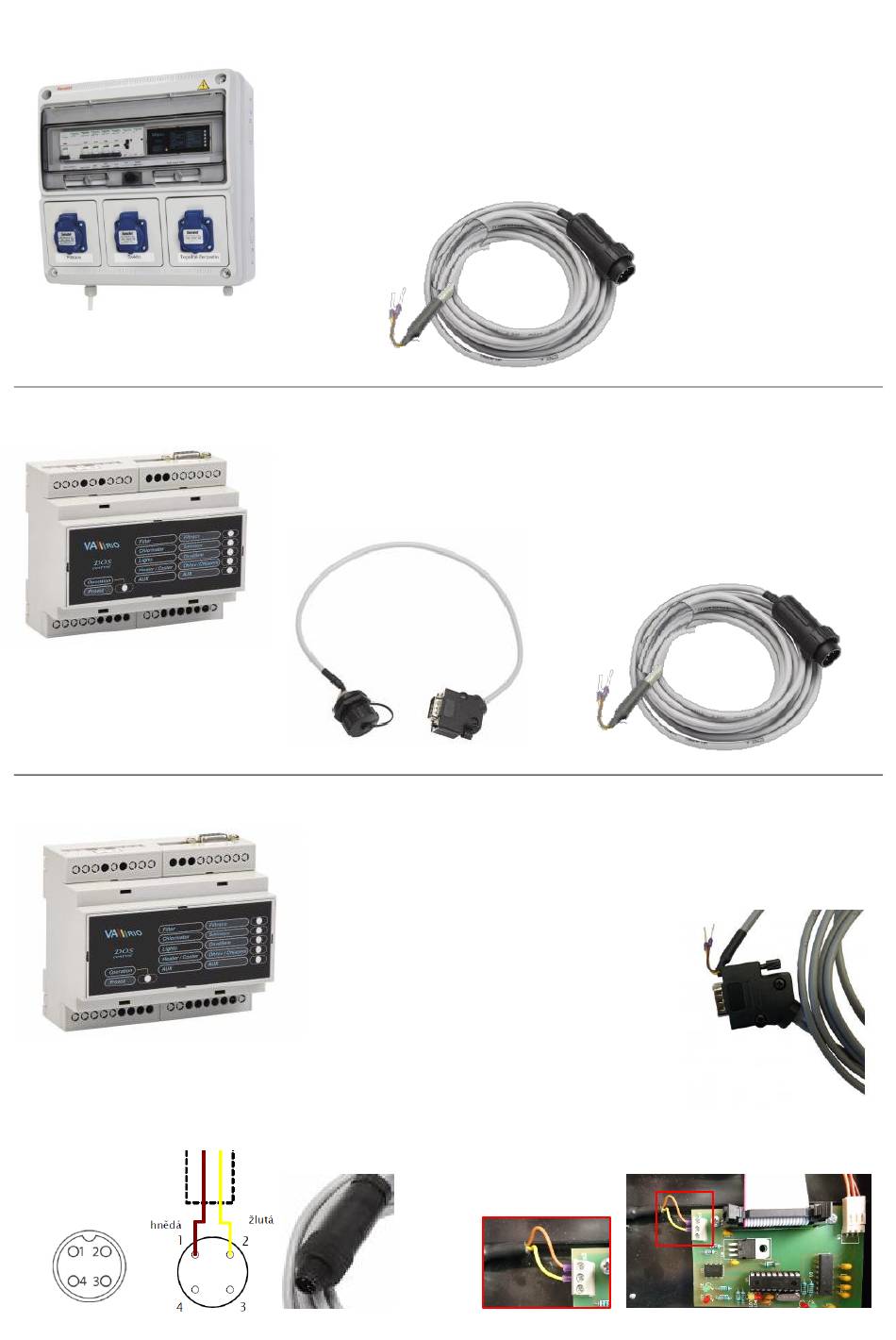

VA DOS - konektor dozirne stanice VA SALT SMART - elektronika za BSV
(dio DS)
Spoj:
Kompletna razvodna kutija:
+ 516130: VARIO-KABEL ZA VADOS/VASALT (RAZ.KUT.)
(Konektor na kučištu -> dozirne stanice)
Samostalni DIN modul + kučište razvodne kutije + stanica VA DOS:
+ 516131: VARIO – INT. KABEL ZA RAZVODNU KUTIJU
(DIN modul -> na kućištu razvodne kutije)
Samostalni DIN modul + priključak izravno na stanicu:
+ 516132: VARIO – KABEL ZA VADOS/VASALT (SAMO DIN)
(DIN modul -> dozirna stanica)
(+ 516141: VARIO – KOM. MODUL ZA VA SALT SMART)
Spoj:
+ + 516130:
VARIO-KABEL ZA VADOS/VASALT
Žuti "–"
(minus)
Smeđi "+"
(plus)
(RAZ.KUT.)
15
