1. Sicherheitsanweisungen

Lesen Sie aufmerksam diese Bedienungsanleitung vor der Installation und Aktivierung des Geräts. Wenn
Sie eine Erklärung benötigen oder Zweifel haben, wenden Sie sich bitte an Ihren
Falls Sie ein persönliches elektronisches Medizinprodukt (Herzschrittmacher usw.) verwenden, wenden
Sie sich bitte an den Hersteller des Geräts, um Informationen zu möglichen Funkstörungen zu erhalten,
die das Medizinprodukt beeinträchtigen können. VArio-Systemmodule nutzen die Funkkommunikation
ES BESTEHT EIN SENDER-
UND RADARVERBOT
EXPLOSIONSGEFAHR
Das DIN-Modul muss immer von der sicherheitsgerichteten Stromquelle der Filter- oder Umwälzpumpe gespeist
werden. Da das System Hochfrequenzkommunikation verwendet, darf das Gerät nicht in der Nähe von Minen und
Steinbrüchen oder an Orten mit möglicher Explosionsgefahr verwendet

2. Allgemeine Informationen

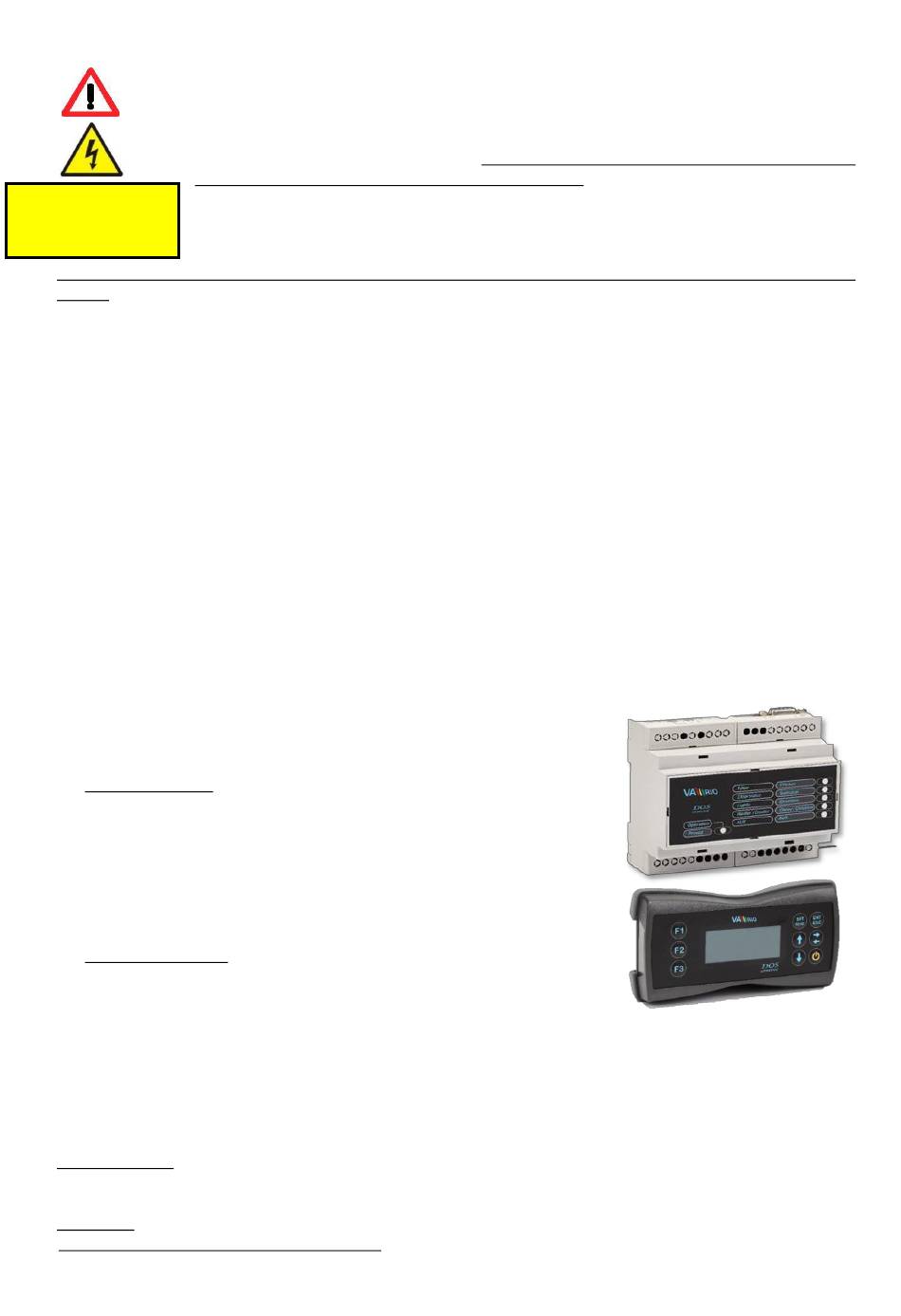

Die Einheit besteht aus einem VArio DIN-Modul an der DIN-Leiste (nachstehend DIN-Modul), das die
Steuerung von bis zu 5 Ausgangsrelais (Filtration, Dosierung, Beleuchtung, Heizung, Attraktion) und
einen externen Bildschirm/eine Fernbedienung VArio RC (nachstehend RC-Modul) sicherstellt. Die
Ausgangsrelais sind ab Werk wie folgt
Modul DIN
R1 –Filtration (4 programmierbare Zeitspannen – Programme, ständig eingeschaltet
R2 – Dosierung (Betrieb hängt von der Filtrationszeit ab – 25%/50%/75%/100% der Filtrationszeit) /Attraktion2
(Timer)
R3 – Beleuchtung (Timer – 15 Min. Schritt: 0/15/30/45/60/90/120/180/240 Min. oder ständig eingeschaltet)
R4 – Heizung (Schalten zur gegenwärtigen, bzw. gewünschten Temperatur – Heizung/Kühlung
R5 – Attraktion (Timer – 15 Min. Schritt: 0/15/30/45/60/75/90/105/120 Min.)
Das RC-Modul
Dosierstation angeschlossen ist (VA DOS EXACT / VA DOS GRUNDSÄTZE / VA DOS FLOC / VA FÜR SALZ
pH), ist es möglich, die wirklich gemessenen Wasserqualitätsparameter abzulesen und eventuell die
Betriebsparameter der Dosiereinheit
3. Technische Informationen
DIN Modul (VArio)
Abmessungen (B – H – T)
Material
Entzündbarkeitsklasse
Stromversorgung/Verbrauch 100-250 VAC 50 Hz / max. 12W
Temperatursonde
Ausgangsrelais
Frequenzband
RC Modul (VArio RC)
Abmessungen (B – H – T)
Material
Versorgungsspannung
Frequenz/Band
Datenspeicherung
speichert die gemessene Wassertemperatur automatisch - dreimal täglich zu voreingestellten
Die Steuereinheit
Zeiten: 10:00 / 16:00 / 22:00.
Andere Funktionen und Betriebsschutz
Heizungspriorität – jede Stunde wird die Filtrationspumpe auf 5 Minuten gestartet. Wassertemperatur wird abgelesen
und je nach Betriebsregime bzw. verlangte Schwimmbadwassertemperatur wird danach nach Bedarf die
Filtrationspumpe für Heizung oder Kühlung gestartet. Kann mit einem DIP-Schalter deaktiviert werden.
Frostschutz – automatische Einschaltung der Filtrationspumpe auf Temperatur unter 4°C jede 30 Minuten.
Betriebsschutz während Salzwasserbearbeitung – automatische Deaktivierung der Salzwasserbearbeitung auf
Temperatur unter 14°C.
auf 869.530 MHz mit einer Spitzenleistung von ≤ 20 mW.
Das Gerät muss immer von einem kompetenten Fachmann installiert werden. Schalten Sie
immer die Hauptstromversorgung aus, bevor Sie Reparaturen oder Wartungsarbeiten
durchführen oder zusätzliche externe Geräte anschließen.
voreingestellt:
bietet Informationen und Status der Relaiskontakte und ihr Einschalten. Wenn eine
einzustellen.
106 x 58 x 90 mm
ABS Nylon
UL94V-066
0 do 50 °C (±0,5 °C)
8 A 250 V (spannungsloser/passiver Kontakt)
869,530 MHz / P , max. Leistung ≤ 20mW
81 x 165 x 31 mm
ABS Plast
4,5V, 3x AA (Akkumulatoren, bzw. aufladbare Batterien können genutzt werden)
869,530 MHz / P , max. Leistung ≤ 20Mw
Händler.
werden.
