8. Shema spajanja izlaznih kontakata i prigušenja smetnji zbog induktivnog
opterećenja

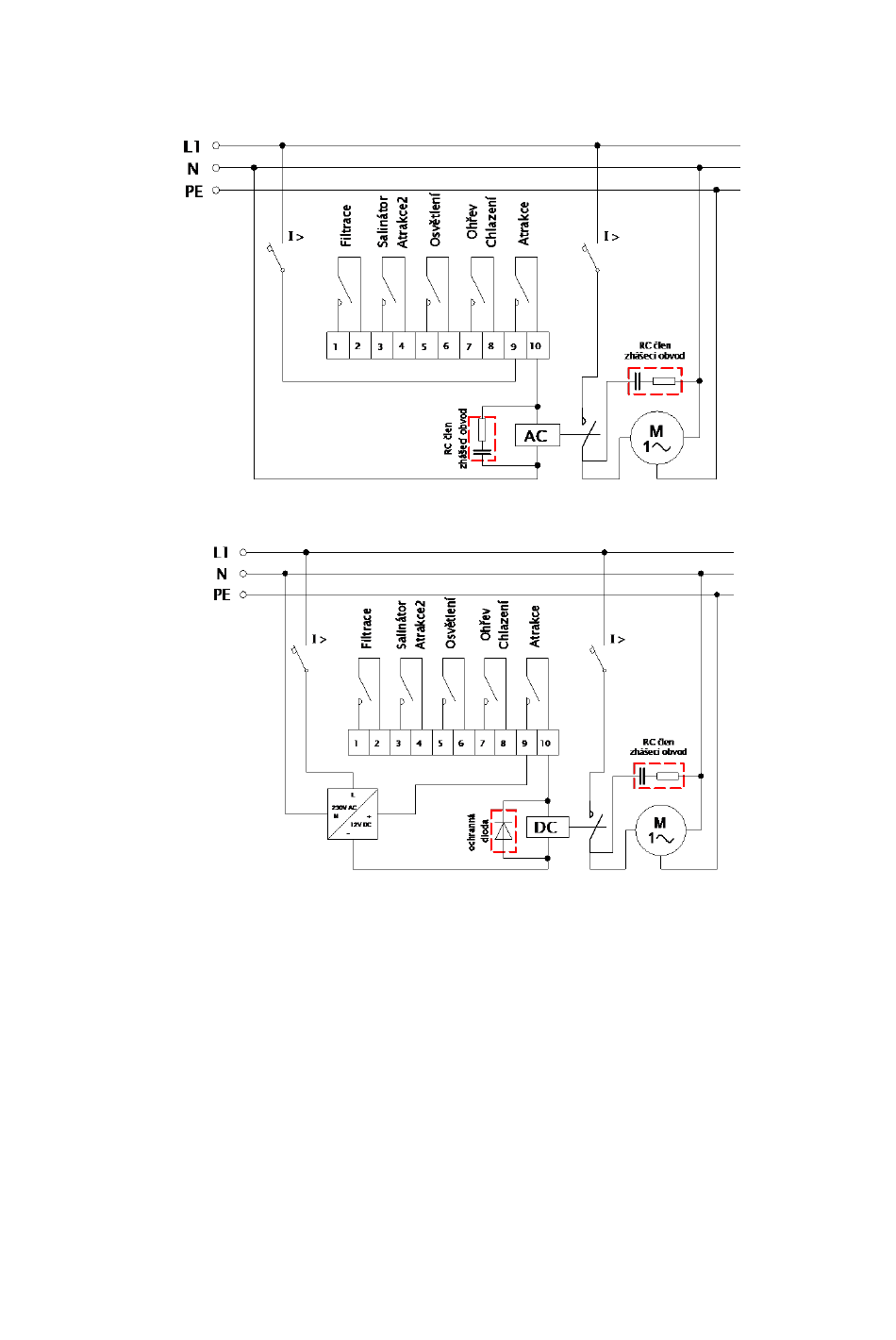

Shema spajanja AC zavojnice releja:
Filtriranje
Klorinator
Atrakcija2
Osvjetljenje
Zagrijavanje / Hlađenje
Atrakcija
RC-član za prigušivanje
elektromagnetskih smetnji
Shema spajanja DC zavojnice releja :
1. Filtriranje
2. Klorinator/Atrakcija2
3. Osvjetljenje
4. Zagrijavanje/Hlađenje
5. Atrakcija
6. zaštitna dioda
7. RC član za prigušivanje
elektromagnetskih smetnji
Ovo je preporučeno spajanje izlaza VArio DIN modula pri spajanju induktivnih opterećenja
unutar glavnog razvodnika (shema se odnosi na jedan izlaz = u ovom slučaju kontakt „Atrakcija".
Isto tako preporučujemo da se koristi za sve izlaze s induktivnim opterećenjem.
Izlazi su koncipirani za opću uporabu kao beznaponski (pasivni) kontakt koji omogućava širok
raspon korištenja.
Za sklapanje zavojnica s istosmjernim napajanjem (DC releja) zbog njihove zaštite preporučujemo
korištenje paralelno spojene zaštitne diode spojene u obrnutom smjeru od napona napajanja,
kako je prikazano na prethodnoj shemi.
Pridržavanjem ovih načela znatno se produžava životni vijek kontakata releja koji se koriste u VArio
DIN modulu i u bitnome se smanjuje učestalost od kvarova elektroničkih uređaja instaliranih u
glavni razvodnik zbog smetnji koje nastaju sklapanjem induktivnih opterećenja. Riječ je prije svega
o uključivanju elektromotora, transformatora, upravljačkih svitaka sklopnika i releja.
1 2 3 4 5
6
7
