8. Verbindungsschema von Ausgangskontakten und Dämpfung von Störungen
wegen induktiver Belastung

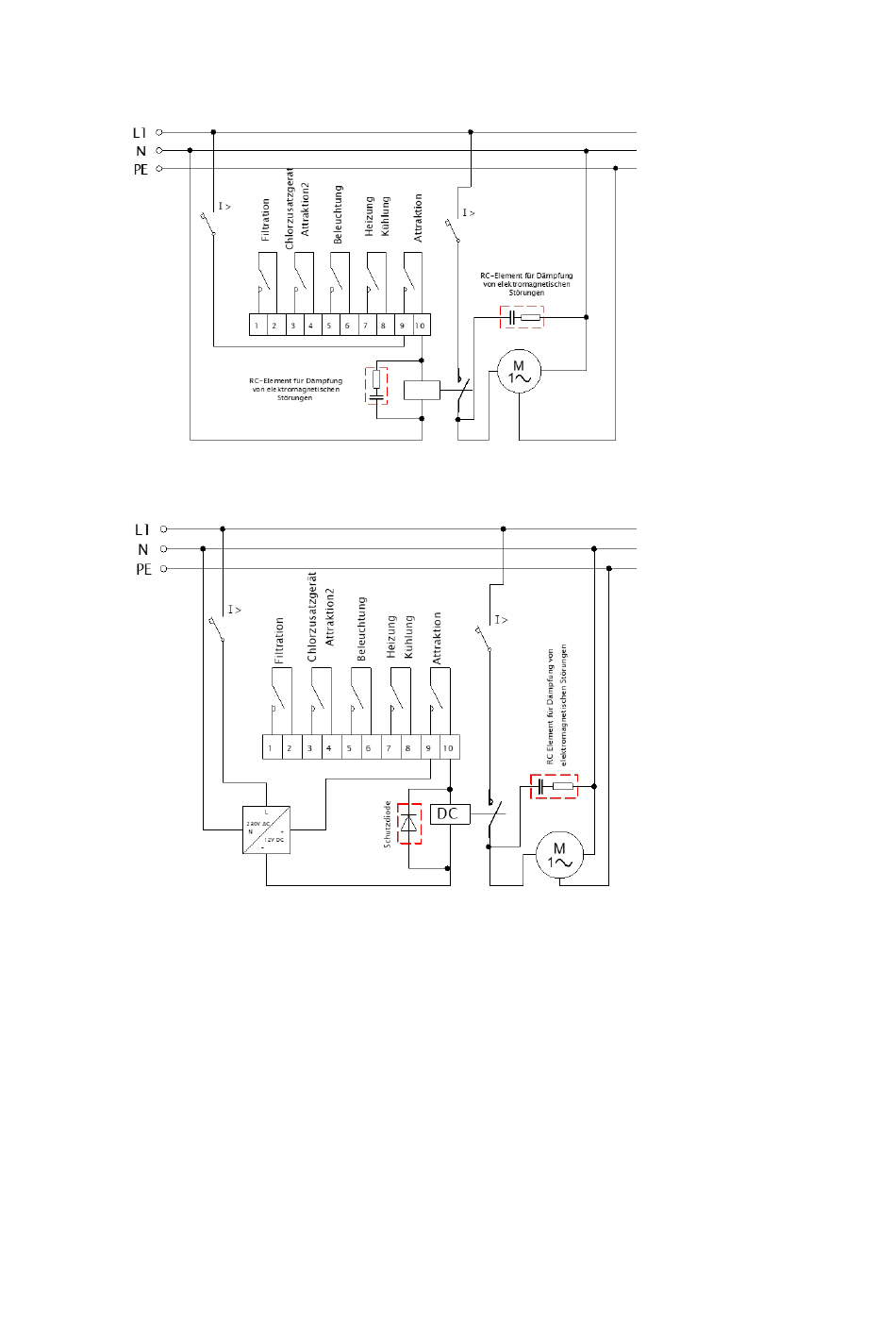

Verbindungsschema der AC Relaisspule:
Verbindungsschema der DC Relaisspule:
Dies ist der empfohlene Ausgangsanschluss des VArio DIN-Moduls für den Anschluss einer
induktiven Last in einer Leistungsschalterbox (das Diagramm gilt für einen Ausgang = in diesem
Fall der Kontakt „Attraktion"). Verbinden Sie die anderen Ausgänge entsprechend mit induktiver
Last.
Die Ausgänge sind für den allgemeinen Gebrauch als potentialfreie Kontakte ausgelegt, was einen
breiten Einsatzbereich
Für das Schalten von Gleichstromspulen (DC Relais) / zur Unterdrückung der induktiven Last
empfehlen wir die Verwendung einer Parallelverbindung der Schutzdiode in Gegenrichtung von
der Stromversorgungsspannung, wie im vorigen Diagramm
Das Befolgen dieser Regeln und Empfehlungen führt zu einer erheblichen Verlängerung der
Lebensdauer der Relaiskontakte im VArio DIN-Modul. Darüber hinaus wird die Ausfallrate
elektronischer Systeme, die im Schaltkasten untergebracht sind und durch Störungen durch das
Schalten der induktiven Last verursacht werden könnten, erheblich reduziert (z. B.
Elektromotoren, Transformatoren und Relais der Schutzsteuerspule).
ermöglicht.
angezeigt.
