6. Statusmeldung

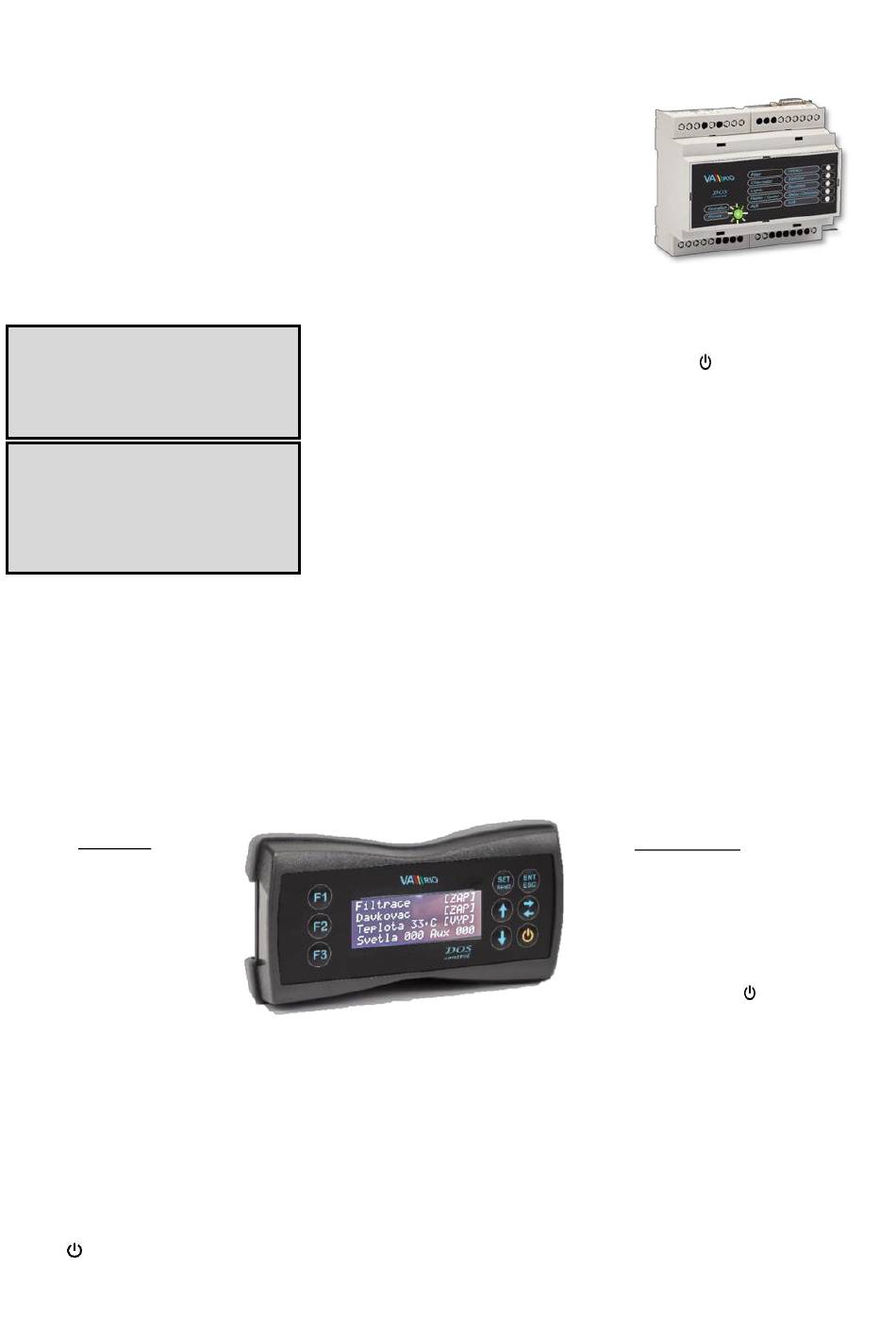

DIN-Modul
Status einzelner Relaisausgänge wird durch grüne LED Dioden
signalisiert (aktiver Ausgang = grüne DIODE).
Eine blinkende grüne LED
DIN-Modul unter Spannung steht. Ein schnelleres Blinken zeigt
die laufende Kommunikation mit der Dosierstation
RC-Modul
Status der Messwerte und einzelner Relaisausgänge sind auf dem Bildschirm angezeigt.
VArioRC
AerBus II
Version 3.0
Anschluss gewartet
Filtration
Dosierung
Temperatur 22°C
Beleuchtung
Attr
7. Steuerung und Befehlsübersicht (Menü)

7.1. Einheitssteuerung

Steuereinheit kann fernbedient werden (Radio-Signal). Unten ist die Übersicht der Steuertasten,
mit der Konfiguration und Einheitssteuerung.
Die Tasten F1 / F2 / F3 funktionieren durch Kurzwahl zum Aktivieren von: Beleuchtung /
Attraktion / Filtration oder Attraktion 2.
Kurzwahl
F1
F2
F3
F1 - voreingestellter Wert der Beleuchtung (EIN / Timer 15-240 min / 000 = AUS)
F2 - voreingestellter Wert der Attraktion (Timer 15-120 min / 000 = AUS)
- voreingestellter Wert der Filtration (AUTO / CL24 „Chlor Schock 24 Stunden" / EIN „handbetrieben"
F3
/ AUS von „Hand")
- Parameteränderung / Änderung zum DIN Modul senden
SET/SEND
- Wahlbestätigung (Menü)/Zurück zum Menü
ENT/ESC
ꓥ - im Menü aufwärts blättern/Werterhöhung/Zeiteinstellung
- in der Filtrationszeit blättern /Heizung – Kühlung/Parameterübersicht der Dosierstation/Paging
<>
ꓦ - Wahlaktivierung (Menü)/Im Menü abwärts blättern/Wertsenkung/Minuteneinstellung
- Aktivieren aus dem Stillstandregime/Übergang zum Stillstandregime/Funktionstasteneinrichtung
Diode links unten
Anfangsanzeige beim Starten, bzw. beim Aktivieren des
Sparregimes (wird angezeigt, nachdem die Taste „ " gedrückt wird).
„Anschluss gewartet" – initialisiert wird die Verbindung von DIN
Modul und Fernbedienung, bzw. Dosierstation
Status [EIN] - Relaiskontakt geschlossen /aktiver Ausgang
[EIN]
Status [EIN] - Relaiskontakt geschlossen /aktiver Ausgang
[EIN]
Status 22°C - gegenw. gemessene Wassertemperatur /Heizung [EIN]
[EIN]
Status ??°C - Filtration nicht aktiv, Einheit wartet auf Starten
014
Status Beleuchtung
015
( )
noch 14 Min
Status Attr „015" – Relaisausgang geschlossen /aktiver Ausgang (
zeigt an, dass das
an.
„014" – Relaisausgang geschlossen /aktiver Ausgang
noch 15 Min
Steuertasten:
SET ENT
SEND ESC
ꓥ
<>
V
)
