6. Obavijest o statusu jedinice

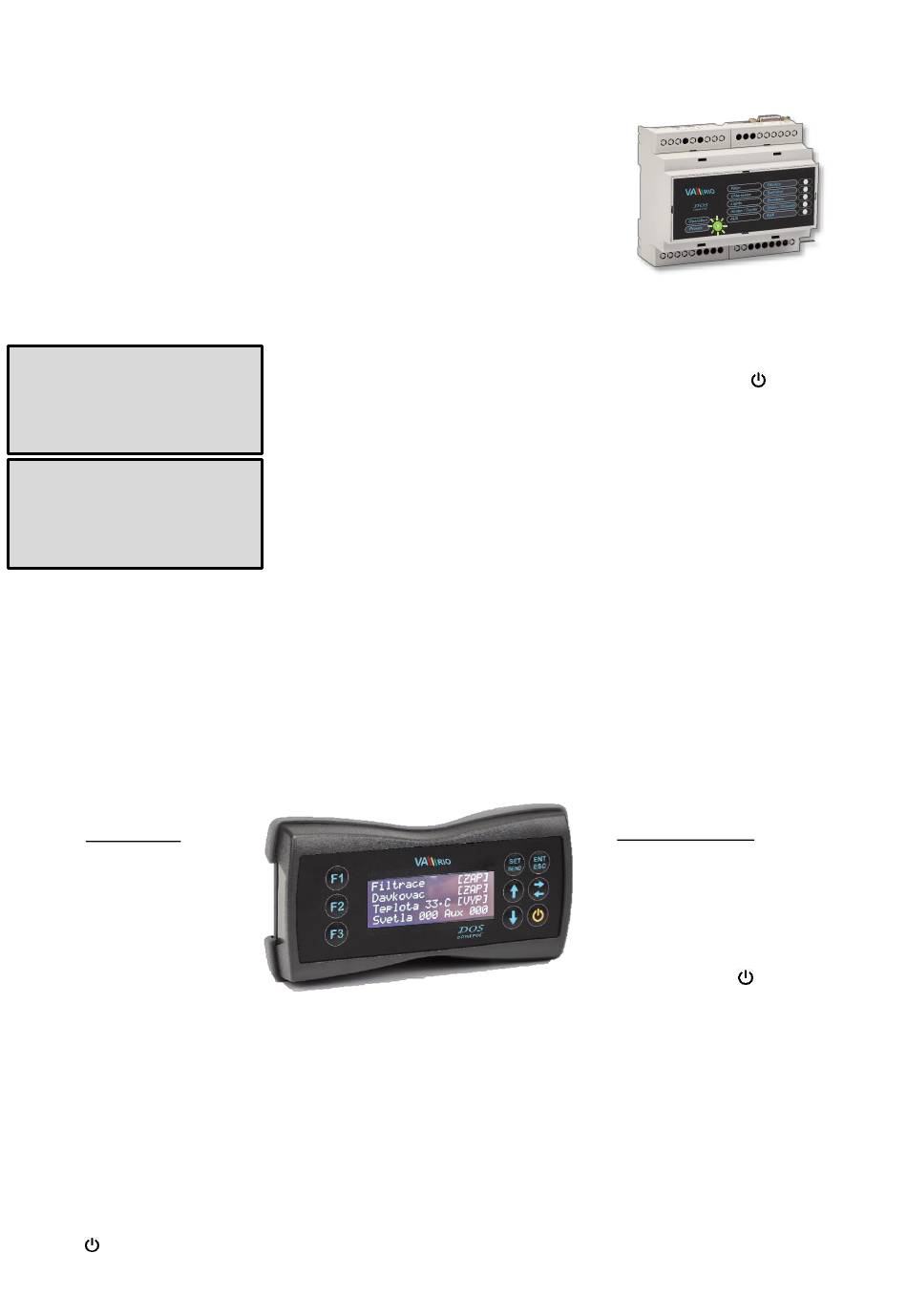

Modul DIN
Statusi pojedinih relejnih izlaza signaliziraju zelene LED diode
(aktivni izlaz = zelena DIODA).
Jako treptanje zelene LED diode u lijevom donjem dijelu
označava da je modul DIN pod naponom. Ritam treptanja se
mijenja (brži je) u slučaju komunikacije DIN modula sa stanicom
za doziranje.
Modul RC
Statusi mjernih vrijednosti i pojedinih relejnih izlaza prikazani su na zaslonu.
VArioRC
AerBus II
Inačica 3.0
Čeka se priključenje
Filtriranje
Doziranje
22°C
Temp
Osvjet 014 Atr 015
7. Upravljanje i izbornik konfiguracije (meni)
7.1. Upravljanje jedinicom
Upravljačkom je jedinicom moguće upravljati daljinski (radiofrekvencijski signal). Dolje je
naveden pregled upravljačkih tipki, uključujući konfiguraciju i upravljanje jedinicom.
Tipke F1 / F2 / F3 funkcioniraju kao brzo biranje za aktiviranje: Osvjetljenja/Atrakcije/Režima
rada filtriranja ili Atrakcije 2.
Brzo biranje
F1
F2
F3
F1 - unaprijed postavljena vrijednost Osvjetljenje (ON / tajmer 15-240 min / 000 = OFF)
F2 - unaprijed postavljena vrijednost Atrakcija (tajmer 15-120 min / 000 = OFF)
- unaprijed postavljena vrijednost Filtriranje (AUTO / CL24 "klor šok 24 sata" / OFF "ručni režim" /
F3
ručno ISKLJUČENO")
SET/SEND - izmjena parametara / Slanje izmjene do DIN modula
ENT/ESC - potvrda izbora (meni)/Povratak na meni
ꓥ - pomicanje u izborniku na gore/Povećanje vrijednosti/Postavljanje sata
- pomicanje u vremenu filtriranja/Grijanje – Hlađenje/Pregled parametara stanice za
<>
doziranje/Paginacija
ꓦ
- aktiviranje izbora (meni)/Pomicanje u meniju na dolje/Smanjivanje vrijednosti/Postavljanje minuta
- aktiviranje iz režima mirovanja/Prijelaz u režim mirovanja/Uređivanje funkcijskih tipki
Polazni prikaz
režim štednje (prikazuje se uvijek nakon pritiska na tipku" ").
„Čeka se priključenje" – inicijalizira se spajanje DIN modula i
daljinskog upravljača, odnosno stanice za doziranje
status [ON] - relejni kontakt zatvoren /aktivni izlaz
[ON]
status [ON] - relejni kontakt zatvoren /aktivni izlaz
[ON]
status 22°C - aktualna izmjerena temperatura vode/grijanje [UKLJUČENO]
[ON] status ??°C - filtriranje nije aktivno i jedinica čeka na pokretanje
status Osvjetljenje
status Atr
zaslona kod pokretanja, odnosno aktiviranja
"014" – relejni izlaz zatvoren /aktivni izlaz (
"015" – relejni izlaz zatvoren /aktivni izlaz (
još 14 min
još 15 min
)
Upravljačke tipke:
SET ENT
SEND ESC
ꓥ
<>
V
)
