Bezpečnostní pokyny
1.
Před instalací a spuštěním zakoupené jednotky si pečlivě přečtěte tento návod. Pokud potřebujete jakékoli
vysvětlení nebo máte jakékoli pochybnosti, neváhejte kontaktovat Vašeho dodavatele zařízení.
Používáte-li osobní elektronickou lékařskou pomůcku (kardiostimulátor apod.), ověřte si u výrobce její ochranu
proti vlivu rádiového vysílání, aby nedošlo k ovlivnění její činnosti. Systém VArio používá rádiovou komunikaci na
frekvenci 869,530 MHz s max. výkonem ≤ 20mW.
Jednotka by měla být vždy instalována odborným / proškoleným pracovníkem. Vždy odpojte zařízení od napájení
elektrickým proudem, budete-li provádět jakékoli údržbové, servisní práce či připojování dalších externích periférií.
Napájení modul DIN systému VArio musí být zajištěno z jistícího prvku filtračního/recirkulačního bazénového
čerpadla.
Díky radiofrekvenční bezdrátové komunikaci se zakazuje používat zařízení v blízkosti dolů a lomů, resp. míst
s možným nebezpečím výbuchu.
Obecné informace
2.

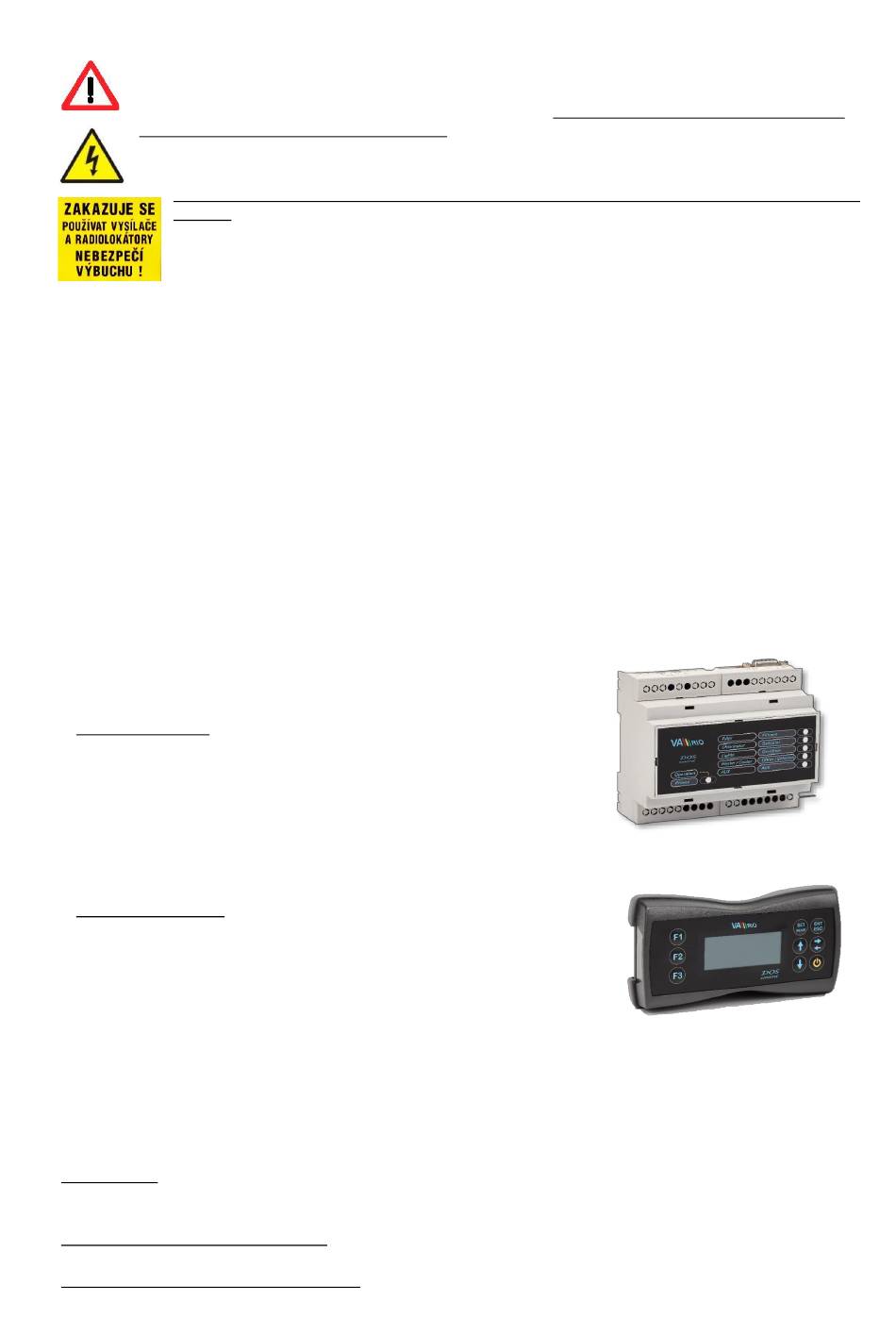

Jednotka obsahuje modul VArio DIN na DIN lištu (dále jen modul DIN), který zajišťuje ovládání až 5
výstupních relé (filtrace, dávkování, světla, ohřev, atrakce) a externí displej/dálkový ovladač
VArio RC (dále jen modul RC). Výstupní relé jsou přednastavena a časově řízena následujícím způsobem:
Modul DIN
R1 – Filtrace (4 programovatelné časové intervaly – programy, trvale ZAP)
R2 – Dávkování (provoz v závislosti na době filtrace - 25%/50%/75%/100% filtrační doby) / Atrakce2 (časovač)
R3 – Světla (časovač - 15 min. krok: 0/15/30/45/60/90/120/180/240 min. nebo trvale ZAP)
R4 – Ohřev (spínání výstupu dle aktuální, resp. požadované teploty – možnost volby ohřev nebo chlazení)
R5 – Atrakce (časovač - 15 min. krok: 0/15/30/45/60/75/90/105/120 min.)
Modul RC zajišťuje zobrazení stavu kontaktů a jejich spínání. V případě propojení s dávkovací stanicí (VA
DOS EXACT / VA DOS BASIC CHLOR / VA PRO SALT pH), resp. úpravnou slané vody (VA SALT SMART) je
možné vyčítat aktuálně měřené parametry jakosti bazénové vody, případně upravit nastavení a provozní
parametry.
Technické informace
3.
DIN modul (VArio)
Rozměry (Š – V – H)
Materiál
Třída hořlavosti
Napájení / příkon
Teplotní sonda
Výstupní relé
Frekvence / pásmo
RC modul (VArio RC)
Rozměry (Š – V – H)
Materiál / IP ochrana
Napájení
Frekvence / pásmo
Ukládání dat
Řídící jednotka 3x
10:00 / 14:00 / 20:00.
Další funkce a provozní ochrany
Priorita ohřev – každou hodinu dojde ke spuštění filtračního čerpadla po dobu 5 minut. Jednotka si odečte
teplotu vody a s ohledem na provozní režim/požadovanou teplotu bazénové vody následně dle potřeby vynutí
spuštění filtračního čerpadla pro topení, resp. chlazení. Lze deaktivovat DIP switchem – viz níže.
Ochrana proti zamrznutí (jaro/podzim) – interval automatického měření teploty vody (=běh filtrace) při teplotě
nižší než 4 °C se zkrátí na 30 minut. POZOR – nejde o ochranu před zamrznutím v zimním období.
Odstavení dávkování při příliš studené vodě – automatické odstavení úpravny slané vody i dávkovací stanice při
teplotě vody nižší než 14 °C, kdy je dávkování chemie neefektivní, popř. dochází k zvýšenému opotřebení cely.
106 x 58 x 90 mm
ABS nylon
UL94V-066
100-250 VAC 50 Hz / max. 12W
0 až 50 °C (±0,5 °C)
8 A 250 V (beznapěťový kontakt, chráněný varistorem 270V AC)
869,530 MHz / P , max. výkon ≤ 20mW
81 x 165 x 31 mm
ABS plast / IP65 – ochrana proti tryskající vodě
4,5V, 3x AA (možnost použít i akumulátory,
nabíjecí baterie 3x AA)
869,530 MHz / P , max. výkon ≤ 20mW
denně automaticky ukládá hodnotu teploty v přednastavených časech:
