8. Schéma zapojení výstupních kontaktů a jejich odrušení pro indukční zátěže

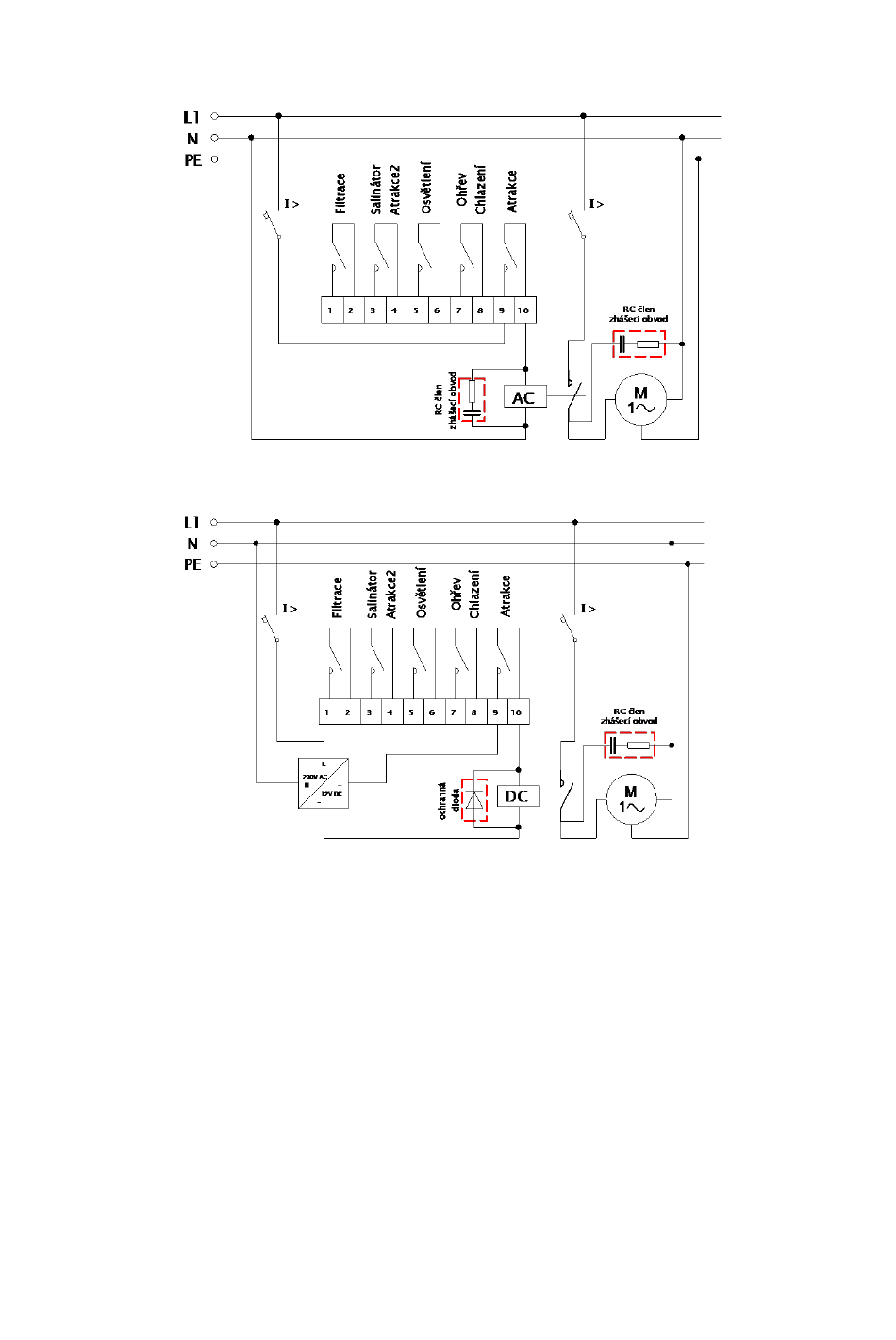

Schéma AC ovládacích cívek:
Schéma DC ovládacích cívek:
Doporučené zapojení výstupů VArio DIN modulu při připojení indukční zátěže v rozvaděči
(vzorové schéma platí pro jeden výstup = v tomto případě kontakt "Atrakce". Obdobně
doporučujeme použít pro všechny výstupy s indukční zátěží.
Výstupy jsou koncipovány pro všeobecné použití jako beznapěťový kontakt, který umožňuje širokou
škálu využití.
Pro spínání cívek DC relé doporučujeme použít k jejich odrušení paralelního připojení diody k cívce
v závěrném směru.
Při dodržení těchto zásad se výrazně prodlouží životnost kontaktů relé použitých ve VArio DIN
modulu a zásadně se sníží nebezpečí chybovosti elektronických zařízení instalovaných v rozvaděči
vlivem rušení, které vzniká při spínání indukčních zátěží. Jedná se především o spínání
elektromotorů, transformátorů ovládacích cívek stykačů a relé.
