elektrische anschlussarbeiten
Für alle auszuführenden Arbeiten gilt:
Gefahr!
Lebensgefahr durch elektrischen Strom!
elektrische anschlussarbeiten sind aus-
schliesslich qualifiziertem elektrofachper-
sonal vorbehalten.
Vor dem Öffnen des Gerätes die anlage
spannungsfrei schalten und gegen Wieder-
einschalten sichern!
WarnunG!
Bei der installation und ausführung von
elektrischen arbeiten die einschlägigen
en-, VDe- und/oder vor ort geltenden Si-
cherheitsvorschriften beachten.
Technische anschlussbedingungen des zu-
ständigen
energieversorgungsunterneh-
mens beachten (falls von diesem gefor-
dert)!
hinWeiS.
Alle Kabel müssen durch die Aussparungen der
Rückwand geführt werden!
Die Vorderwand ist unten eingehängt und oben von
2 Schnellverschlußschrauben gehalten.
1 Schnellverschlußschrauben
Die Schnellverschlussschrauben des Frontbleches
durch 90° Drehung gegen den Uhrzeigersinn öff-
nen...
Die Vorderwand ausheben und sicher abstellen...
14

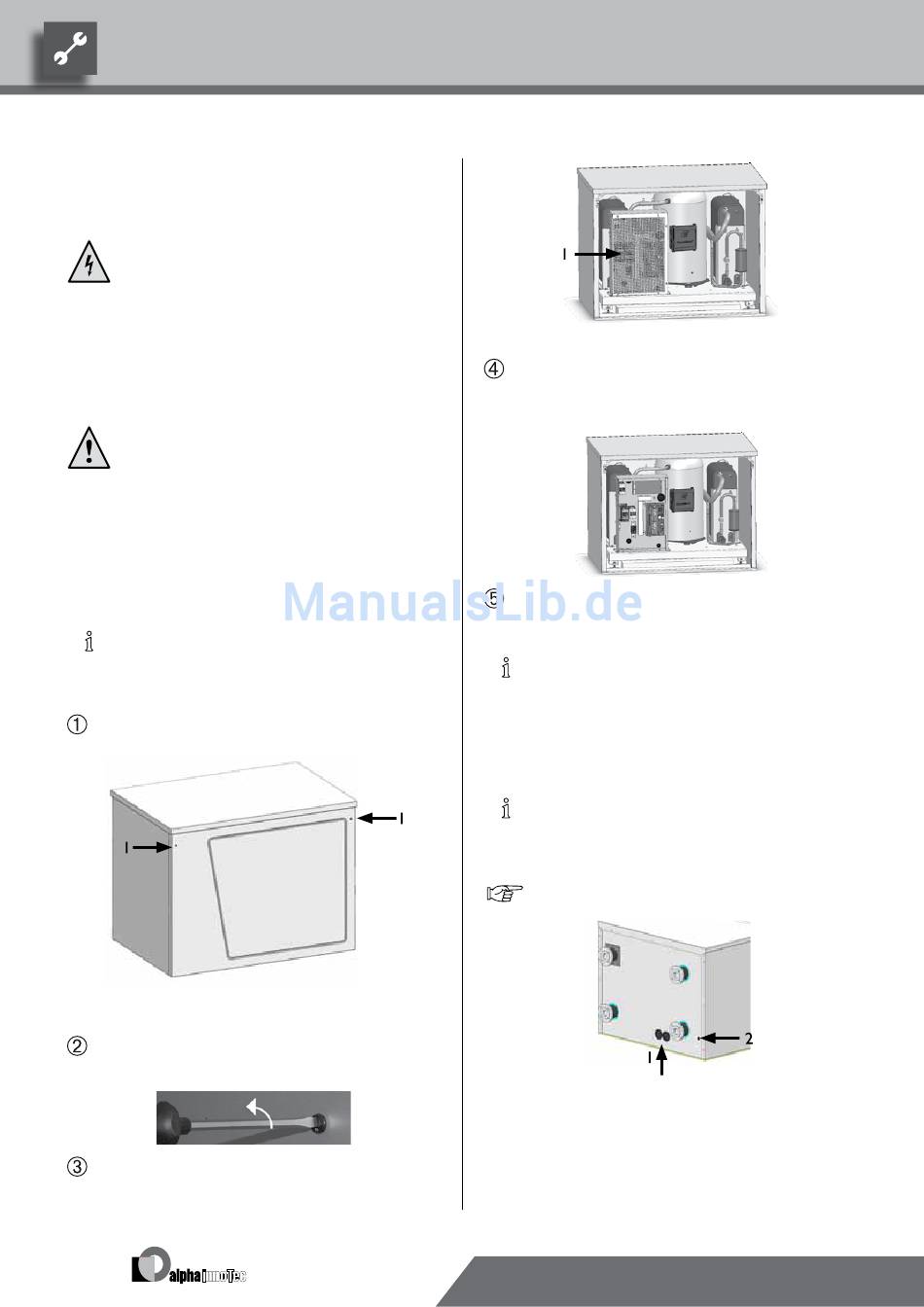

1 Elektrischer Schaltkasten
Elektrischen Schaltkasten des Geräts öffnen:
lösen Sie die 6 Schrauben etwas an, um das Ab-
deckblech durch leichtes Anheben auszuhängen...
Auf der Rückseite des Gerätes sind mehrere öff-
nungen für die Kabeldurchführung vorgesehen:
hinWeiS.
Bei der Verlegung der Kabel ist zu beachten,
dass ungeschirmte Stromversorgungsleitungen
und geschirmte leitungen (lIN-Bus) getrennt
voneinander verlegt werden müssen.
hinWeiS.
lIN-Bus darf nicht verlängert werden. Ein Kür-
zen ist jedoch möglich.
nähere Angaben siehe „Aufstellungsplan"
1 Durchführung Elektrokabel
2 Durchführung lIN-Bus und Patchkabel für
luxtronik 2.0 Regler
