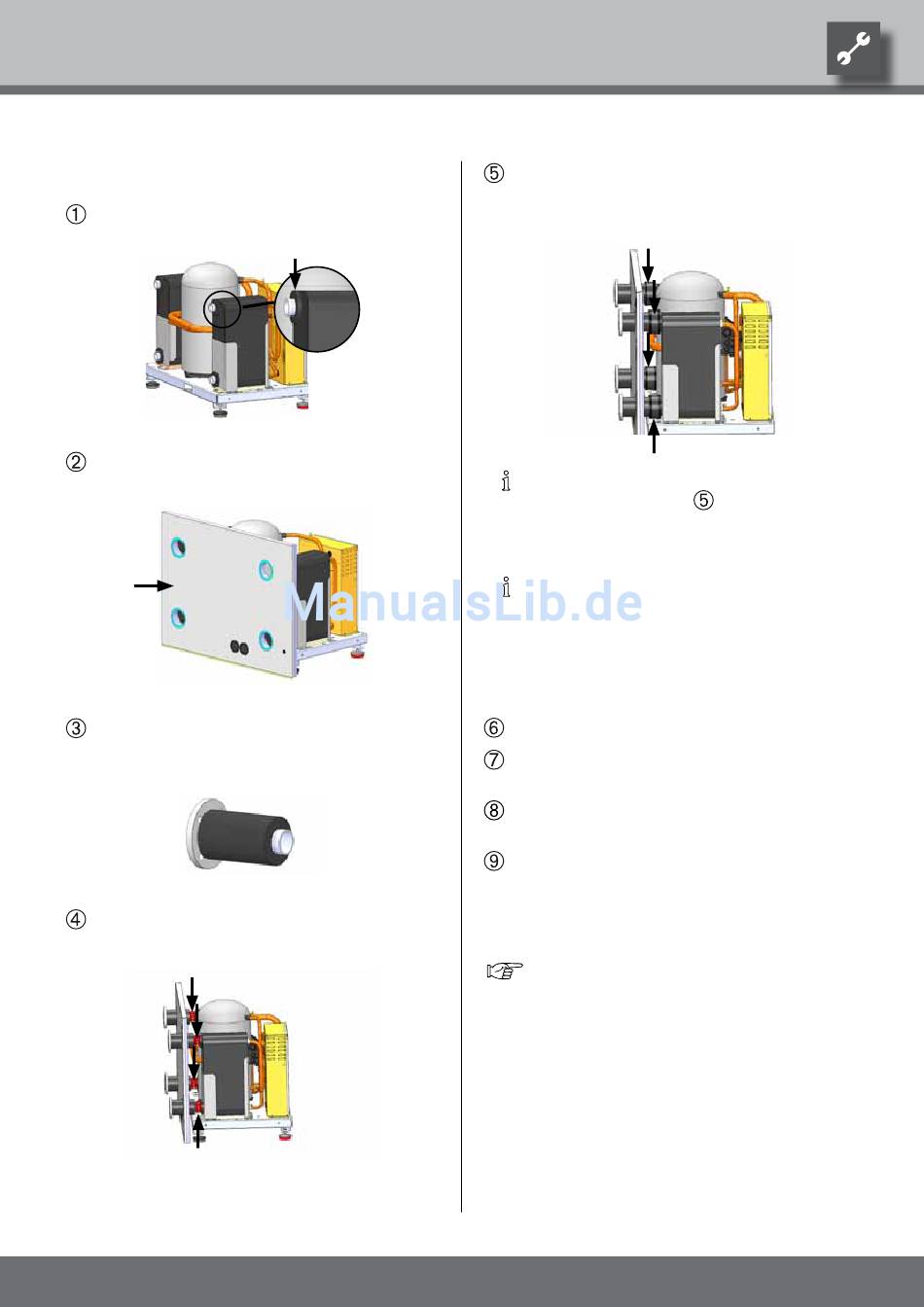

Folgende Schritte sind an allen 4 hydraulischen Anschlüs-
sen der Wärmepumpe auszuführen:
Stecken Sie die im lieferumfang enthaltenen Isolier-
stücke auf die Plattenwärmetauscher
Stellen Sie die Rückwand der Wärmepumpe ans
Wärmepumpen-Grundmodul
Verbinden Sie das im lieferumfang enthaltene Rohr-
stück mit dem Gewindeflansch und isolieren dies
mit dem beigelegtem Isolierschlauch
Verbinden Sie die Anschlussstücke mit der im lie-
ferumfang enthaltenen Verbindungsschelle am ent-
sprechenden Anschluss an der Wärmepumpe.
Technische Änderungen vorbehalten.
83053700cDE– Originalbetriebsanleitung
Isolieren Sie die Verbindungsschelle mit Hilfe des im
lieferumfang enthaltenen Isolierbandes. Fixieren Sie
zusätzlich die Isolierung mit den beigefügten Befe-
stigungsmaterial.
Am Heizkreis Absperreinrichtungen montieren...
An der Wärmequelle Absperreinrichtungen montie-
ren...
Am höchsten Punkt der Wärmequelle im Wärme-
quellen-Austritt einen Entlüfter setzen...
Wir empfehlen, am Anschluss Wärmequellen-Ein-
tritt einen Schmutzfilter (Siebgröße 0,9 mm) zu
montieren...
Die Anschlüsse Heizwasser und Wärmequelle sind
am Gerät entsprechend gekennzeichnet.
© Alpha-InnoTec GmbH
hinWeiS:
Wir empfehlen Schritt
heitsprüfung durchzuführen.
hinWeiS:
Die Wärmequellen- und Heizungsseite müs-
sen von der Wärmepumpe entkoppelt werden,
hierzu empfehlen wir Ihnen das Hydraulische
Anschlussset IPFK aus unserem Produktpro-
gramm (nicht im lieferumfang enthalten).
Positionierung der Anschlüsse siehe Maßbild
zum jeweiligen Gerätetyp.
