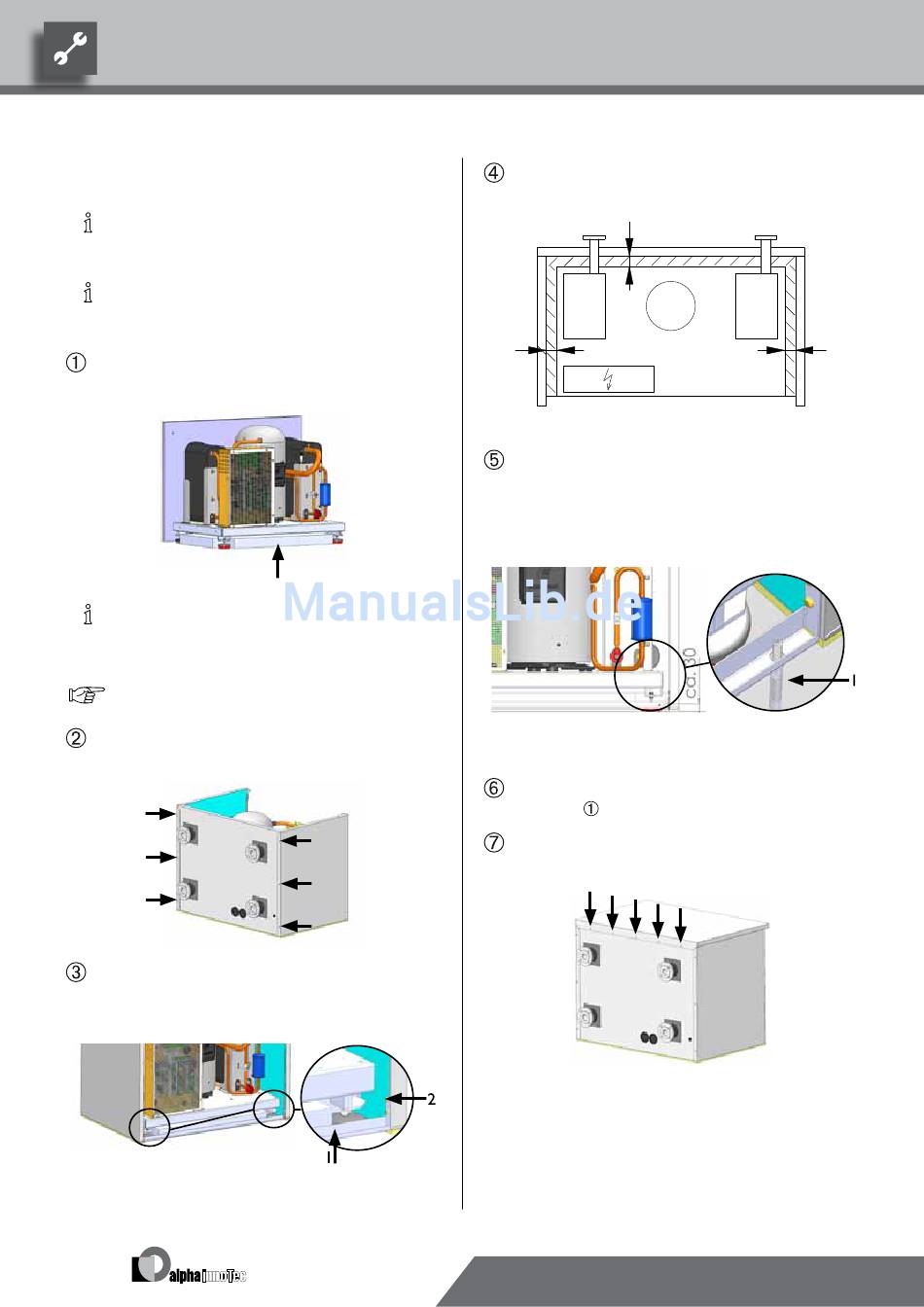

montAge deS gehäuSeS
hinWeiS.
Schutzfolie an allen Fassadenblechen entfernen.
hinWeiS.
Die Schrauben zur Montage des Wärmepum-
pengehäuses sind im lieferumfang enthalten.
Platzieren Sie die im lieferumfang enthaltene Isolie-
rung unter der Grundplatte.
hinWeiS.
Vor dem Verschrauben der Seitenteile Patchka-
bel + lIN-Bus-Kabel durch die Rückwand führen!
siehe „Elektrische Anschlußarbeiten"
Verschrauben Sie die beiden Seitenteile mit der
Rückwand durch jeweils 3 Schrauben:
Montieren Sie die Profilschiene mit jeweils 2 Schrau-
ben zwischen den beiden Seitenwänden an der Vor-
derseite des Gerätes.
1 Profilschiene
2 Schraube
12
Richten Sie die Fassade entsprechend folgender
Skizze zur Grundplatte aus
28
28
Sichern und fixieren Sie die Fassade an der Profil-
schiene mit dem im lieferumfang beigelegten Be-
festigungsmaterial (2 x 10mm Dübel und 2 x M8
Stockschrauben). Drehen Sie die Stockschraube bis
zum Gewindeanfang in den Boden.
Richten Sie die Isolierplatte unter dem Gerät mittig
aus (siehe
).
Fixieren Sie den Gehäusedeckel mit der Rückwand
(5 Schrauben):
und mit den beiden Seitenteilen (jeweils 2 Schrau-
ben) an der Vorderseite:
Technische Änderungen vorbehalten.
83053700cDE– Originalbetriebsanleitung
28
1 Stockschraube mit Dübel
