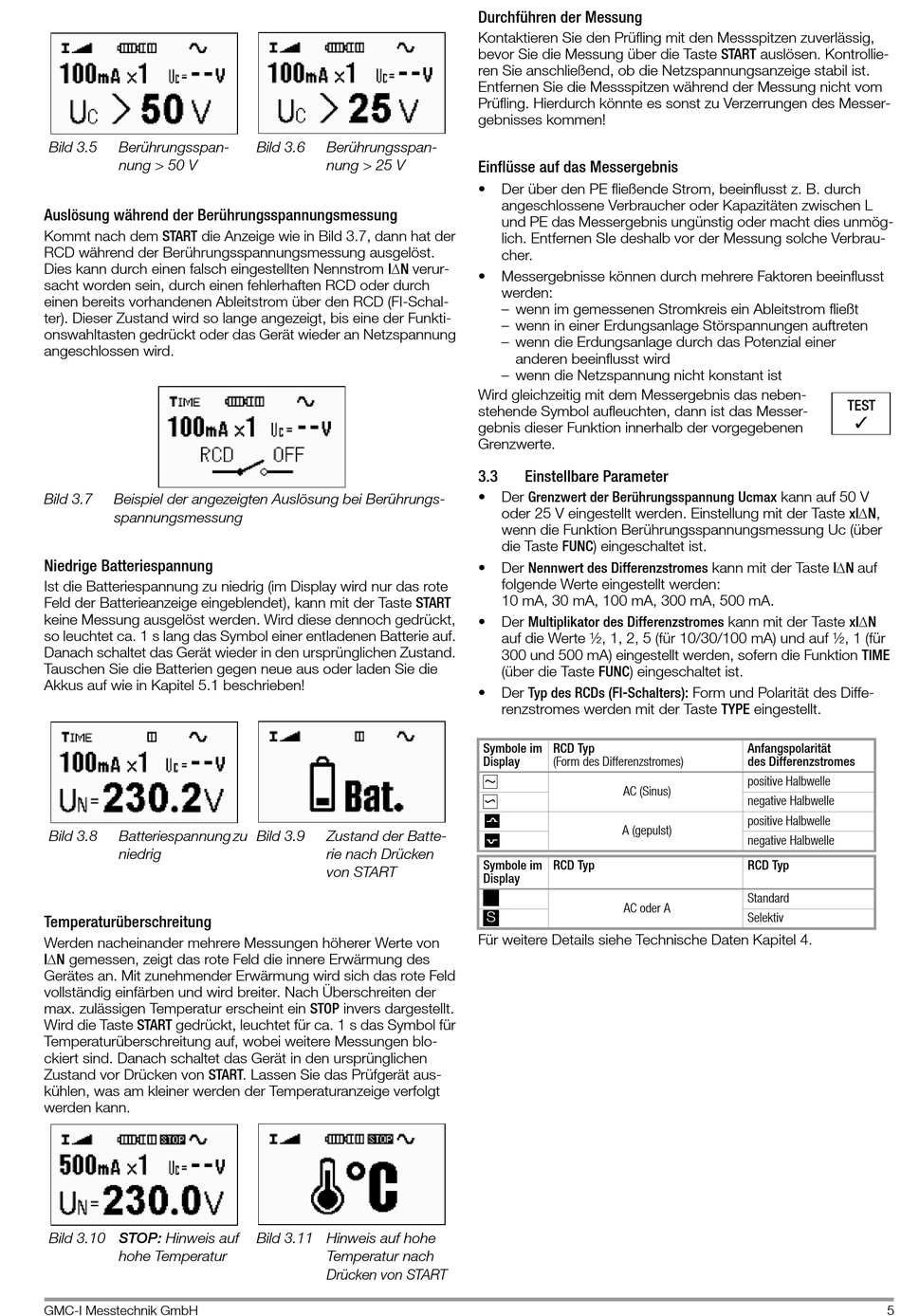

Bild 3.5 Berührungsspan-
nung > 50 V
Auslösung während der Berührungsspannungsmessung
Kommt nach dem START die Anzeige wie in Bild 3.7, dann hat der
RCD während der Berührungsspannungsmessung ausgelöst.
Dies kann durch einen falsch eingestellten Nennstrom IN verur-
sacht worden sein, durch einen fehlerhaften RCD oder durch
einen bereits vorhandenen Ableitstrom über den RCD (FI-Schal-
ter). Dieser Zustand wird so lange angezeigt, bis eine der Funkti-
onswahltasten gedrückt oder das Gerät wieder an Netzspannung
angeschlossen wird.
Bild 3.7 Beispiel der angezeigten Auslösung bei Berührungs-
spannungsmessung
Niedrige Batteriespannung
Ist die Batteriespannung zu niedrig (im Display wird nur das rote
Feld der Batterieanzeige eingeblendet), kann mit der Taste START
keine Messung ausgelöst werden. Wird diese dennoch gedrückt,
so leuchtet ca. 1 s lang das Symbol einer entladenen Batterie auf.
Danach schaltet das Gerät wieder in den ursprünglichen Zustand.
Tauschen Sie die Batterien gegen neue aus oder laden Sie die
Akkus auf wie in Kapitel 5.1 beschrieben!
Bild 3.8 Batteriespannung zu
niedrig
Temperaturüberschreitung
Werden nacheinander mehrere Messungen höherer Werte von
IN gemessen, zeigt das rote Feld die innere Erwärmung des
Gerätes an. Mit zunehmender Erwärmung wird sich das rote Feld
vollständig einfärben und wird breiter. Nach Überschreiten der
max. zulässigen Temperatur erscheint ein STOP invers dargestellt.
Wird die Taste START gedrückt, leuchtet für ca. 1 s das Symbol für
Temperaturüberschreitung auf, wobei weitere Messungen blo-
ckiert sind. Danach schaltet das Gerät in den ursprünglichen
Zustand vor Drücken von START. Lassen Sie das Prüfgerät aus-
kühlen, was am kleiner werden der Temperaturanzeige verfolgt
werden kann.
Bild 3.10 STOP: Hinweis auf
hohe Temperatur
GMC-I Messtechnik GmbH
Bild 3.6 Berührungsspan-
nung > 25 V
Bild 3.9 Zustand der Batte-
rie nach Drücken
von START
Bild 3.11 Hinweis auf hohe
Temperatur nach
Drücken von START
Durchführen der Messung
Kontaktieren Sie den Prüfling mit den Messspitzen zuverlässig,
bevor Sie die Messung über die Taste START auslösen. Kontrollie-
ren Sie anschließend, ob die Netzspannungsanzeige stabil ist.
Entfernen Sie die Messspitzen während der Messung nicht vom
Prüfling. Hierdurch könnte es sonst zu Verzerrungen des Messer-
gebnisses kommen!
Einflüsse auf das Messergebnis
• Der über den PE fließende Strom, beeinflusst z. B. durch
angeschlossene Verbraucher oder Kapazitäten zwischen L
und PE das Messergebnis ungünstig oder macht dies unmög-
lich. Entfernen SIe deshalb vor der Messung solche Verbrau-
cher.
• Messergebnisse können durch mehrere Faktoren beeinflusst
werden:
– wenn im gemessenen Stromkreis ein Ableitstrom fließt
– wenn in einer Erdungsanlage Störspannungen auftreten
– wenn die Erdungsanlage durch das Potenzial einer
anderen beeinflusst wird
– wenn die Netzspannung nicht konstant ist
Wird gleichzeitig mit dem Messergebnis das neben-
stehende Symbol aufleuchten, dann ist das Messer-
gebnis dieser Funktion innerhalb der vorgegebenen
Grenzwerte.
3.3

Einstellbare Parameter

• Der Grenzwert der Berührungsspannung Ucmax kann auf 50 V
oder 25 V eingestellt werden. Einstellung mit der Taste xIN,
wenn die Funktion Berührungsspannungsmessung Uc (über
die Taste FUNC) eingeschaltet ist.
• Der Nennwert des Differenzstromes kann mit der Taste IN auf
folgende Werte eingestellt werden:
10 mA, 30 mA, 100 mA, 300 mA, 500 mA.
• Der Multiplikator des Differenzstromes kann mit der Taste xIN
auf die Werte ½, 1, 2, 5 (für 10/30/100 mA) und auf ½, 1 (für
300 und 500 mA) eingestellt werden, sofern die Funktion TIME
(über die Taste FUNC) eingeschaltet ist.
• Der Typ des RCDs (FI-Schalters): Form und Polarität des Diffe-
renzstromes werden mit der Taste TYPE eingestellt.
Symbole im RCD Typ
Display (Form des Differenzstromes)
AC (Sinus)
A (gepulst)
Symbole im RCD Typ
Display
AC oder A
S
Für weitere Details siehe Technische Daten Kapitel 4.
TEST
✓
Anfangspolarität
des Differenzstromes
positive Halbwelle
negative Halbwelle
positive Halbwelle
negative Halbwelle
RCD Typ
Standard
Selektiv
