Bei der Prüfung von Netzen mit RCD-Schaltern, können diese
abschalten. Dies kann auch dann vorkommen, wenn die Prüfung
dies normalerweise nicht vorsieht. Es können bereits Ableitströme
vorhanden sein, die zusammen mit dem Prüfstrom des Prüfgeräts
die Abschaltschwelle des RCD-Schalters überschreiten. PCs, die
in der Nähe betrieben werden, können somit abgeschaltet wer-
den und damit ihre Daten verlieren. Vor der Prüfung sollten also
alle Daten und Programme geeignet gesichert und ggf. der Rech-
ner abgeschaltet werden. Der Hersteller des Prüfgerätes haftet
nicht für direkte oder indirekte Schäden an Geräten, Rechnern,
Peripherie oder Datenbeständen bei Durchführung der Prüfungen.
!
•
Verwenden Sie nur Originalzubehör.
•
Die max. zulässige Spannung zwischen Messspitze und Erde
beträgt 300 V !
•
Die max. zulässige (von außen anliegende) Spannung zwi-
schen den Messspitzen beträgt 600 V !
Öffnen des Gerätes / Reparatur
Das Gerät darf nur durch autorisierte Fachkräfte geöffnet werden,
damit der einwandfreie und sichere Betrieb des Gerätes gewähr-
leistet ist und die Garantie erhalten bleibt.
Auch Originalersatzteile dürfen nur durch autorisierte Fachkräfte
eingebaut werden.
Falls feststellbar ist, dass das Gerät durch unautorisiertes Perso-
nal geöffnet wurde, werden keinerlei Gewährleistungsansprüche
betreffend Personensicherheit, Messgenauigkeit, Konformität mit
den geltenden Schutzmaßnahmen oder jegliche Folgeschäden
durch den Hersteller gewährt.
1.4
Anwendung
Das Prüfgerät wird in einem kompakten Gehäuse geliefert mit
patentierter Aufbewahrungsart der Messspitzen.
Das kontrastreiche, vierfarbige OLED-Display garantiert einwand-
freie Lesbarkeit. Beim Messen unter ungünstigen Lichtverhältnis-
sen kann die Messplatzbeleuchtung – weiße LED vorne – zuge-
schaltet werden.
Das RCD-Prüfgerät ermöglicht folgende Messungen:
–
Abschaltzeit von RCDs (FI-Schalter)
–
Abschaltstrom von RCDs (FI-Schalter)
–
Berührungsspannung
–
Schleifenimpedanz ohne Auslösung des RCDs (FI-Schalters)
–
Phasenerkennung
1.5
Angewandte Normen
Messung
EMC
EN 61557-1
EN 55022 Klasse B
EN 61557-6
EN 61326-1
1.6
Umwelt
Die Transportverpackung ist aus recycelbarem Karton.
Batterien /Akkus müssen vorschriftsmäßig entsorgt werden.
Das Gerät darf nicht mit dem Hausmüll entsorgt werden.
Weitere Informationen zur WEEE-Kennzeichnung finden Sie
im Internet bei www.gossenmetrawatt.com unter dem Suchbe-
griff WEEE.
GMC-I Messtechnik GmbH
2
2.1
Bedienfeld
Bild 2.1
Für den Transport kann die bewegliche Messspitze so am
Gehäuse fixiert und mit einem Magneten gehalten werden, so
dass beide Metallspitzen gleichzeitig versenkt und geschützt sind.
Zum Laden der im Gerät eingesetzten Akkus muss der Steckan-
schluss der flexiblen Messspitze entfernt werden und der Schie-
ber nach links verschoben werden, sodass die rechte Buchse für
den Stecker des Ladegeräts freigegeben wird.
Bild 2.2 Detail der Rückwand mit Batteriefachdeckel
Sicherheit
EN 61010-1
EN 61010-031

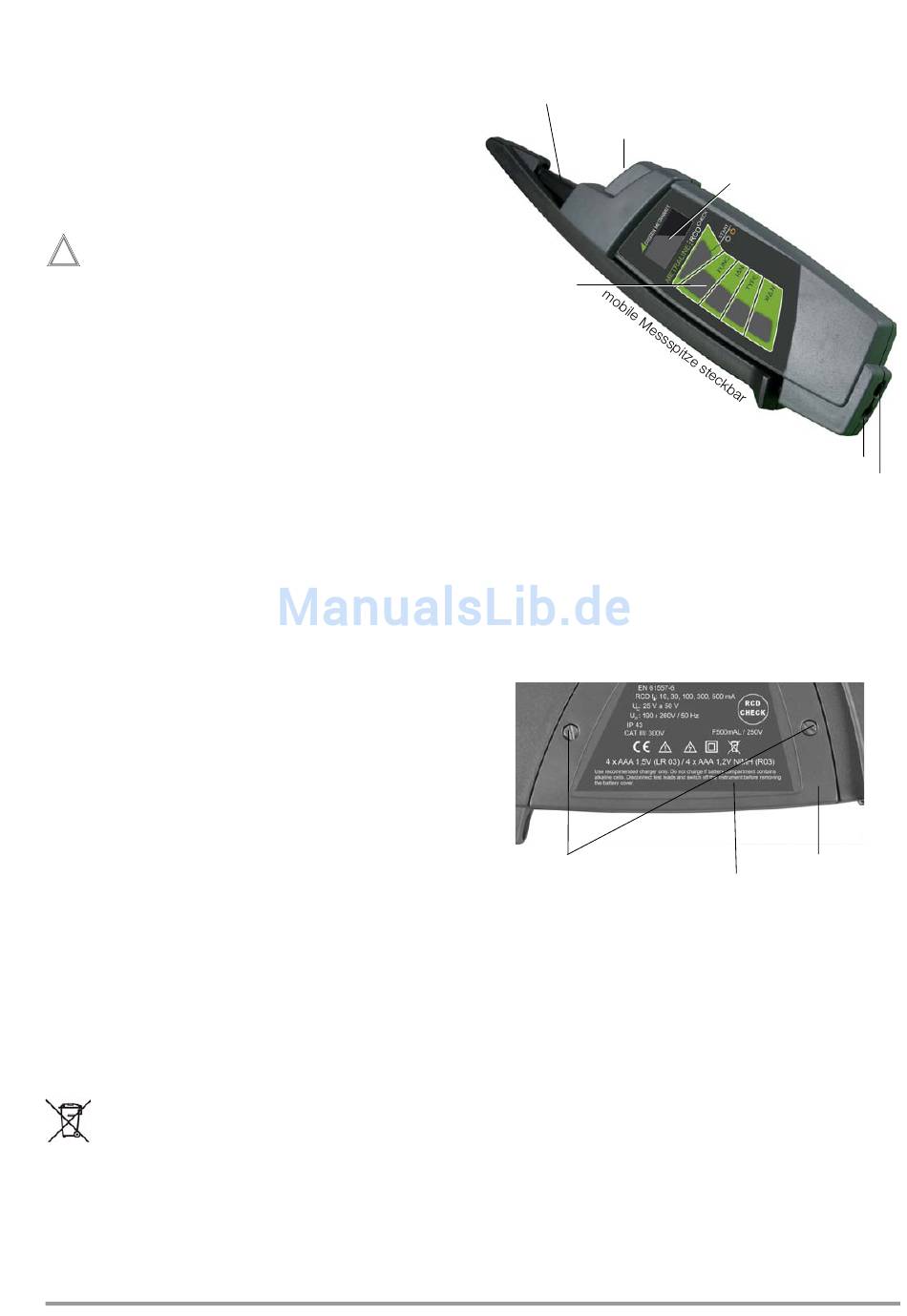

Beschreibung des Gerätes
Gehäuse
feste Messspitze am Gerät
LED Diode
Buchse für flexible Messspitze
Blick von oben
Schrauben des Batteriefachdeckels
OLED-Display
Kunststoff-
gehäuse
Buchse für Ladegerät
Batteriefachdeckel
Typschild
