10.1.9
Kommunikation
Power Management Display (PMD)
Serielle Schnittstelle RS232 (Sub-D9)
USB
Kunden-Schnittstellen :
Eingänge X1 (DRY PORTS)
Kunden-Schnittstellen :
Ausgänge X2 , X3, X4 (DRY PORTS)
Einschub für SNMP - Adapterkarte
10.1.9.1 Power Management Display (PMD)
Das bedienungsfreundliche PMD besteht aus drei Teilen: BLINDSCHALTBILD, STEUERUNGSTASTEN und
das LCD, welches die notwendigen Überwachungsinformationen über die USV zur Verfügung stellt.
10.1.9.2 Bersichtsschaltbild
Das Blindschaltbild gibt den allgemeinen Betriebszustand der USV an. Die LED-Anzeigen widerspiegeln den
Energiefluss und wechseln bei Netzausfall oder Lastumschaltung von Wechselrichter auf Bypass und
umgekehrt, die Farbe von grün (normal) nach rot (Warnung). Die LED LINE 1 (Gleichrichter) und LINE 2
(Bypass) zeigen die Verfügbarkeit der Netzversorgung an. Wenn die LED INVERTER und BYPASS grün
leuchten geben diese an welche der zwei Quellen die kritische Last versorgt. Die leuchtende LED-Anzeige
BATTERY bedeutet dass die Batterie wegen Netzausfall die Last versorgt. Die Anzeige ALARM ist eine
optische Warnung irgendeiner internen oder externen Alarmsituation. Gleichzeitig wird der Summer aktiviert.
10.1.9.3 Display
Das 2 x 20 Zeichen-Display vereinfacht die Kommunikation mit der USV. Das Menügesteuerte LCD gestattet
Zugang zum EREIGNISSPEICHER, die Überwachung ein- und ausgangsseitiger Werte von U, I, f, P,
Autonomie und weitere Messungen, das Ausführen von Befehlen wie Ein- und Ausschalten des
Wechselrichters oder die Lastumschaltung von INVERTER auf BYPASS und umgekehrt, sowie der
DIAGNOSE (SERVICE-MODE)-Betrieb für Einstellungen und Tests.(Für weitere Details s.
Bedienerhandbuch).

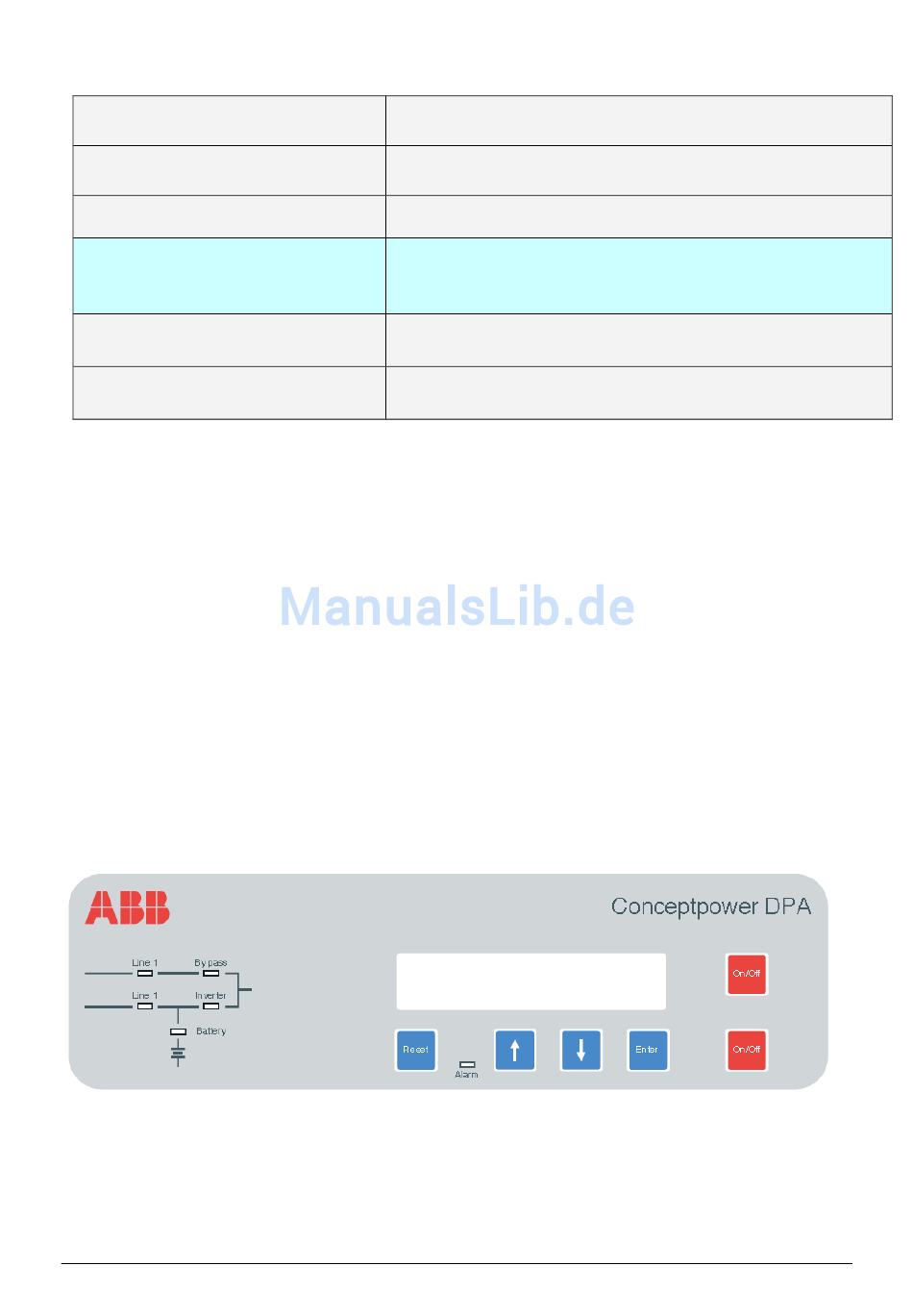

Power Management Display (PMD) der USV Conceptpower DPA
4NWP100768R0001_OPM_ABB_CONCEPTPOWER_DPA-S2_30-250kVA_DE_140805.docx
1 x LCD – Display für jedes Modul
2x im Systemschrank + 1x an jedem Modul (Smart Port)
Zur Überwachung und Integration ins Netzwerkmanagement
1x Für Überwachung- und Management Software
1 Not - Aus [Remote Shut down (Normal geschlossen)]
1 GENERATOR-BETRIEB (Normal geöffnet)
2 Programmierbare Kundeneingänge (Normal geöffnet)
1 Temperatur Sensoreingang für Batterieladesteuerung
10 x pot.-freie Kontakte (Relaiskontakte)
Für Fernsignalisierung und automatische Computer-Abschaltung
SNMP - Adapterkarte (optional)
Zur Überwachung und Integration ins Netzwerkmanagement
TM
Änderungen vorbehalten
S2
Seite 90/98 ABB
