Mit dem Bedienfeld (siehe Figur 1.1 / Bedienfeld) kann die USV einfach in der Online-Betriebsart geschaltet
werden. Die Online-Betriebsart gewährt den größtmöglichen Schutz, speziell bei Netzstörungen oder -Ausfall.
Diese Betriebsart wird empfohlen wenn die kritischen Verbrauchern (Rechnersysteme) nicht einmal die
geringste Versorgungsunterbrechung gestatten.
Im unwahrscheinlichen Fall eines Wechselrichterausfalles oder einer Überlastsituation wird die USV die Last
automatisch und unterbrechungsfrei auf Bypassversorgung umschalten (Umschaltzeit = 0)
4.1.4.2
Betriebsart "OFF-LINE"(ECO- oder BYPASS Betriebsart)

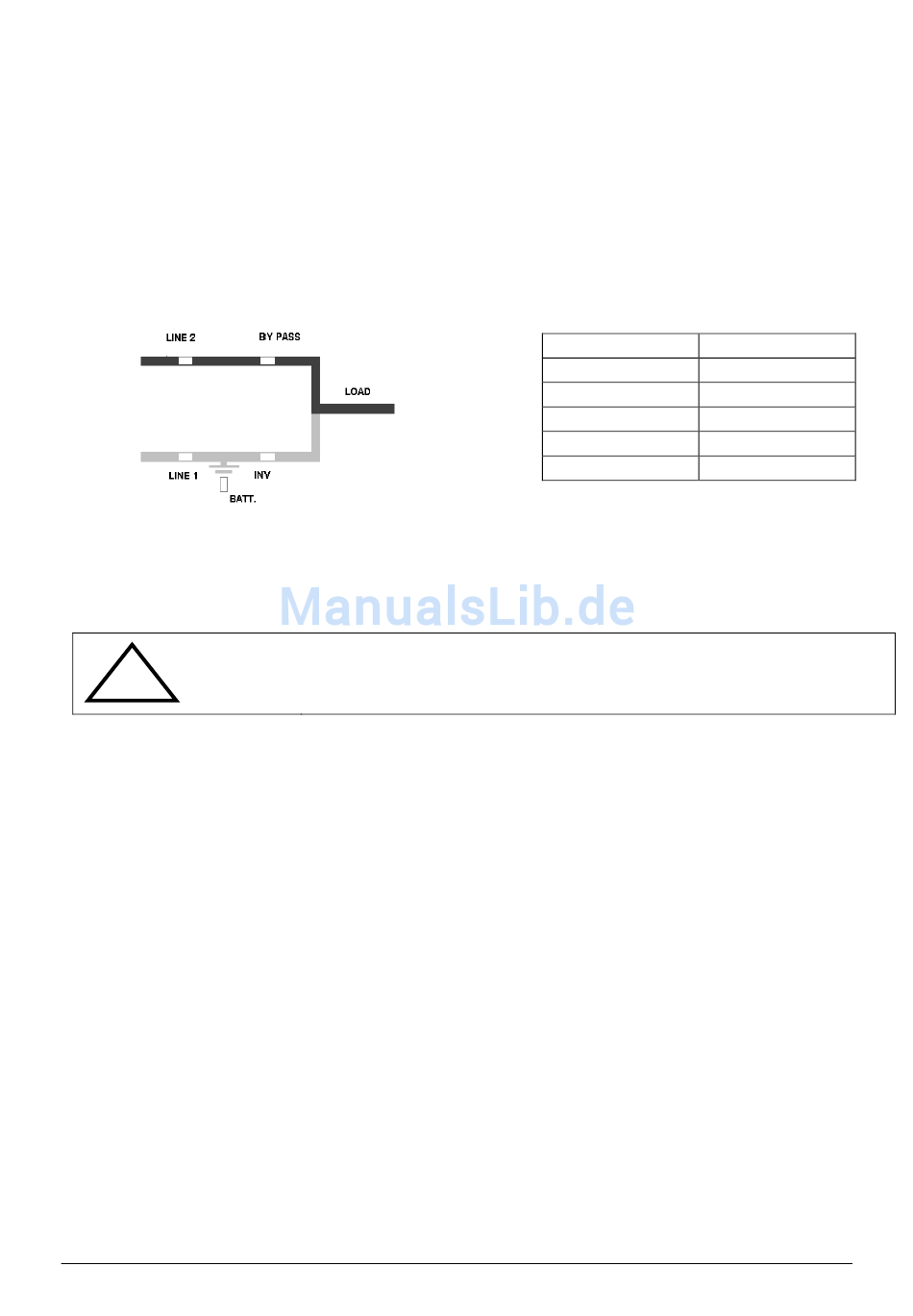

Bei der OFF-LINE Betriebsart wird die Verbraucherlast durch den statischen Bypass vom Netz versorgt.
Mit dem Bedienfeld (siehe Figur 1. / Bedienfeld) kann die USV einfach in der BYPASS-Betriebsart geschaltet
werden.
Bei der BYPASS-Betriebsart ist der Systemwirkungsgrad der USV höher. Bei einem Netzausfall wird die Last
automatisch innerhalb 5 msec von Netz auf Wechselrichter umgeschaltet (dies gilt für Einzel- und
Parallelanlagen). Das Batterieladegerät bleibt in der BYPASS-Betriebsart eingeschaltet.
Die BYPASS-Betriebsart wird nur empfohlen wenn die Verbraucher Versorgungsunterbrechungen von 3...5
msec gestatten (Umschaltzeit von BYPASS nach ON-LINE-Betriebsart).
!
ACHTUNG!
4NWP100768R0001_OPM_ABB_CONCEPTPOWER_DPA-S2_30-250kVA_DE_140805.docx
Damit die Last den zuverlässigsten Schutz erhält, empfiehlt sich die USV immer
im USV – Mode zu betreiben.
Änderungen vorbehalten
LED Anzeige
Farbe
LINE 1
Grün
LINE 2
Grün
BYPASS
Grün
INVERTER
AUS (OFF)
BATTERY
Grün
Seite 54/98 ABB
