9
10 11 12
1

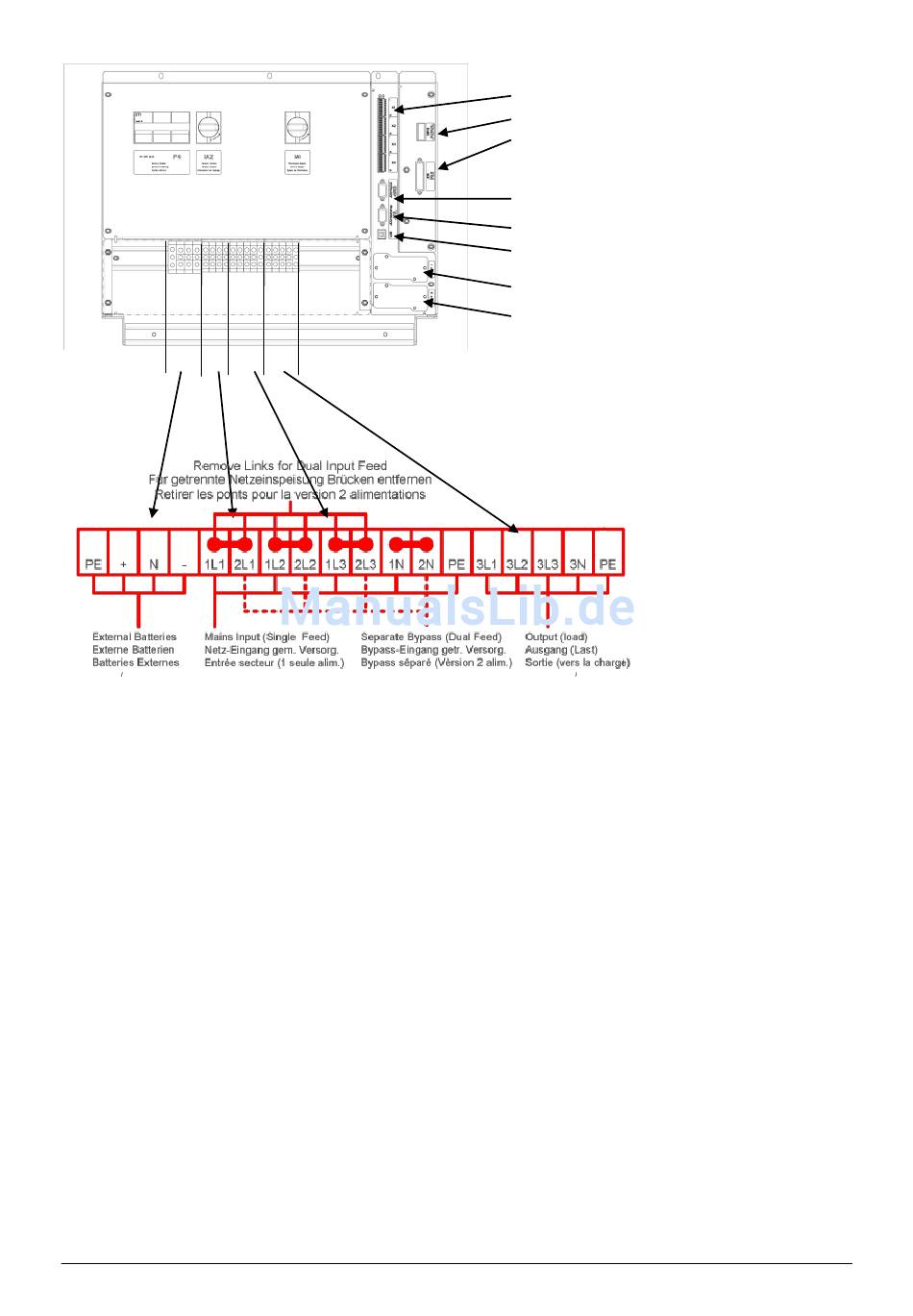

X1-X4 Kundenschnittstellen über Phoenix Federklemmen Anschlüsse:
X1 Kunden Eingänge (über potentialfreie Kontakte)
X2...X4 = potentialfreie Kontakte (Dry Port) (Details siehe Sektion 3 / 3.1.2 )
2
SW1-9
Parallelanlagen Konfigurationsschalter (siehe Sektion 4)
Parallel BUS – Adapater
3
JD8
Zusatz-Adapter : NUR für parallelgeschaltete Schränke (optional):
JD5
Parallel BUS - Eingangverbinder
JD6
Parallel BUS - Ausgangsverbinder
4
JD11
RS232 / Sub D9 / female, NUR PC - Verbindung
5
JD12
RS232 / Sub D9 / male NUR für Multidrop
6
USB
PC Interface
7
SNMP
Einschubplatz NUR für optionale SNMP - Karte
8
ABBwatch Einschubplatz NUR für optionale Modem/Ethernet Karte
9
Batterieklemmen-Anschluss + / N / -
10
Eingang: Bypassklemmen für Dual Input Feed
11
Eingang: Gleichrichterklemmen für Single Feed
12
Ausgang: Verbraucherklemmen
13
IA1
Handumgehung
14-(18)
IA2-1
Parallel-Trennschalter USV-Modul 1
19-(21)
F4 Batteriesicherungshalter Modul 1
4NWP100768R0001_OPM_ABB_CONCEPTPOWER_DPA-S2_30-250kVA_DE_140805.docx
1
2
3
4
5
6
7
8
16/25 mm2
16/25 mm2
16/25 mm2
16/25 mm2
14x51/ 50A Fast Acting
Änderungen vorbehalten
Seite 34/98 ABB
