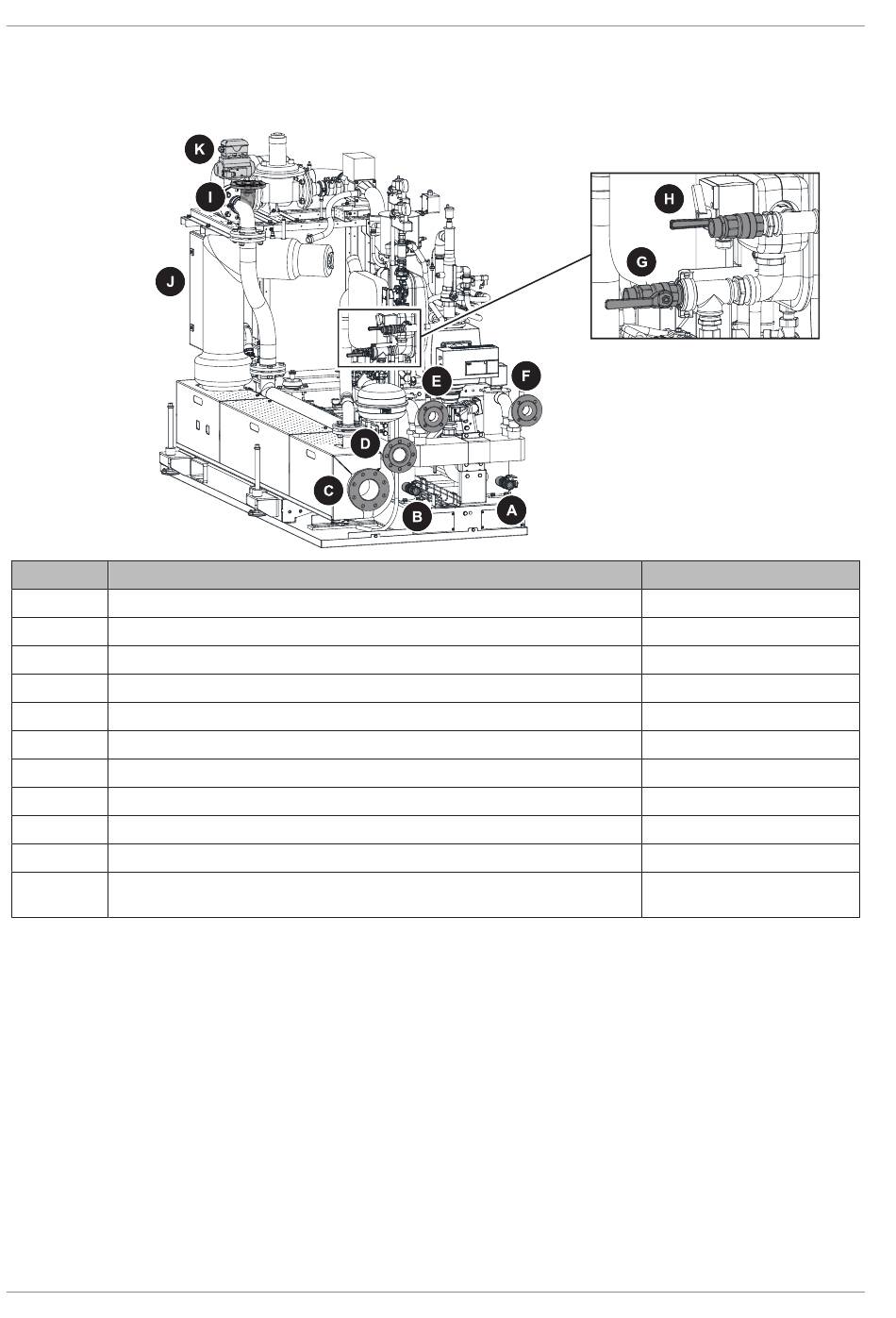

3.2.2 Anschlüsse BHKW
Ausführung ohne Vorbereitung für Harnstoffeindüsung
Pos.
A Anschluss Rücklauf Hydraulik (Anbindung HVG – optional)
B Anschluss Vorlauf Hydraulik (Anbindung HVG – optional)
C Anschluss Abgaswärmetauscher
D Anschluss Gasregelstrecke (Anschluss von vorne)
E Anschluss Vorlauf Plattenwärmetauscher
F Anschluss Rücklauf Plattenwärmetauscher
G Anschluss Rücklauf Gemischkühlung
H Anschluss Vorlauf Gemischkühlung
I Anschluss Gasregelstrecke (Anschluss von oben - optional)
J Verteilerschrank BHKW
K Anschluss Druckluft Absperrklappe
20
Benennung
WICHTIG! Kein Lasteintrag auf BHKW oder Schalldämmhaube zulässig! Alle zu-
und abgehenden Installationen/Rohrleitungen müssen bauseits am Gebäude
abgehängt werden! Alle Anschlüsse am BHKW müssen außerdem
schwingungsentkoppelt ausgeführt sein.
M2640025_de | Montageanleitung Holzverstromungsanlage CHP
Wert
5/4" IG
5/4" IG
DN100 / PN10
DN65 / PN16
DN50 / PN16
DN50 / PN16
1" IG
1" IG
DN65 / PN16
PU-Schlauch
AD 8 mm
